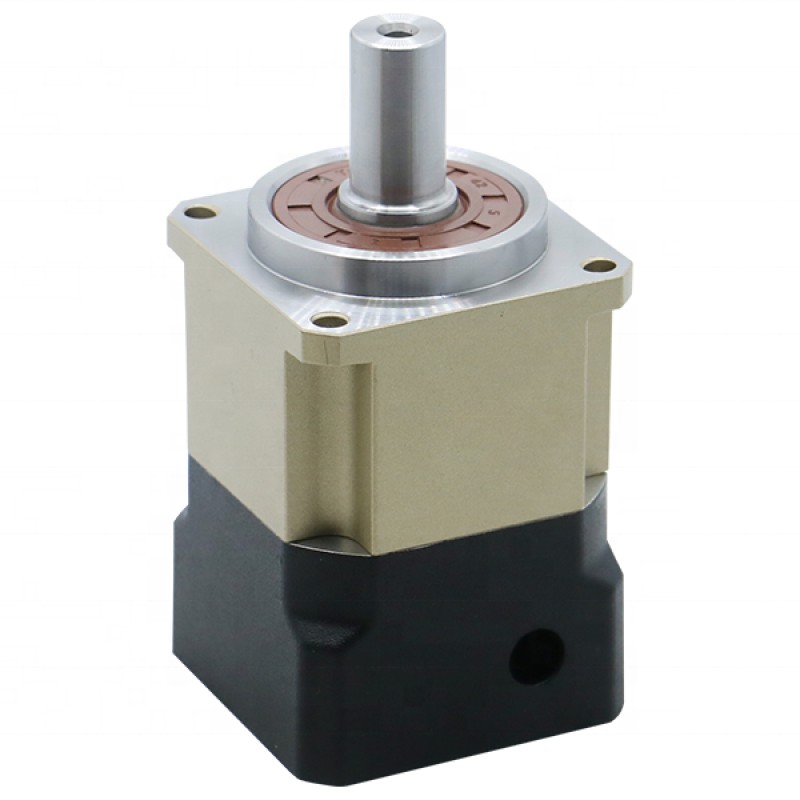

Przekładnia planetarna śrubowa serii PGH60 PGH60-L2SW-SERVO, maks. przełożenie 100:1, luz zwrotny 8 minut łuku, dla silnika krokowego Nema 23/ 24

Przekładnia planetarna śrubowa serii PGH60 PGH60-L2SW-SERVO, maks. przełożenie 100:1, luz zwrotny 8 minut łuku, dla silnika krokowego Nema 23/ 24

Specyfikacja przekładni:

Numer części producenta: PGH60-L2SW-SERVO

Typ przekładni: Przekładnia planetarna śrubowa

Sprawność: 98%

Luz zwrotny bez obciążenia: <=8 arcmin

Transmission ratio:12/15/20/25/30/35/40/50/70/100

Znamionowy moment wyjściowy(Nm):53/53/55/54/54/55/44/37

Moment bezwładności(Kgc㎡):0,17/0,17/0,17/0,17/0,14/0,14/0,14/0,14/0,14/0,14

Znamionowa prędkość wejściowa:3000min-1

Maksymalna prędkość wejściowa:6000min-1

Dane fizyczne:

Wymiary ramy: 61 x 61 mm

Długość przekładni: 110 mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ14 mm

Długość wałka wyjściowego: 28,5 mm

Średnica wału wejściowego: Φ14 mm

Długość wałka wejściowego: 34,5 mm
