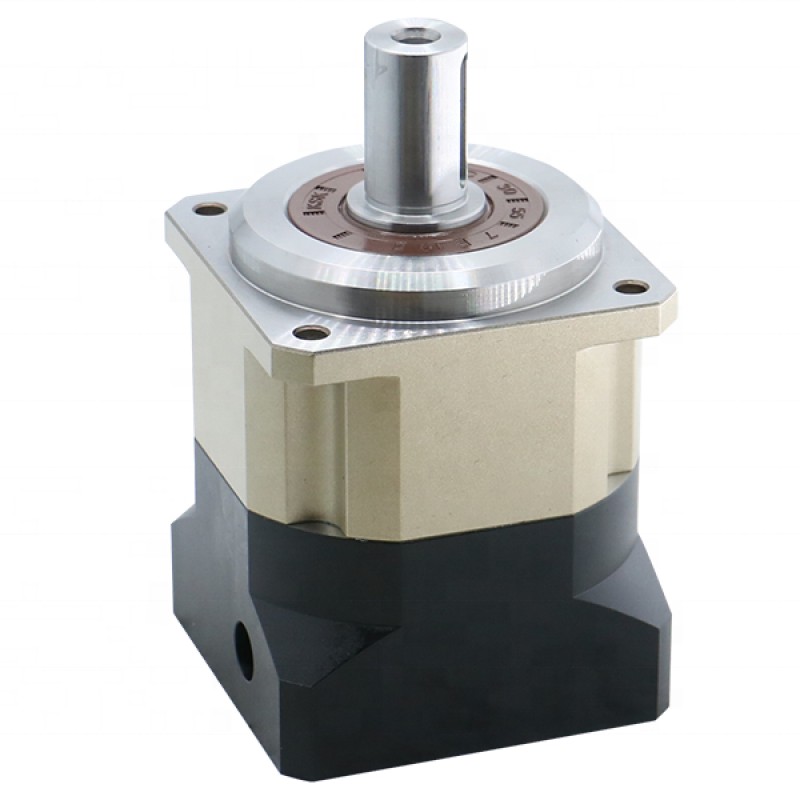

Przekładnia planetarna śrubowa serii PGH090 PGH90-L2, maks. przełożenie 100:1, dla silnika krokowego Nema 34/serwomotoru 80-90 mm

Przekładnia planetarna śrubowa serii PGH090 PGH90-L2, maks. przełożenie 100:1, dla silnika krokowego Nema 34/serwomotoru 80-90 mm

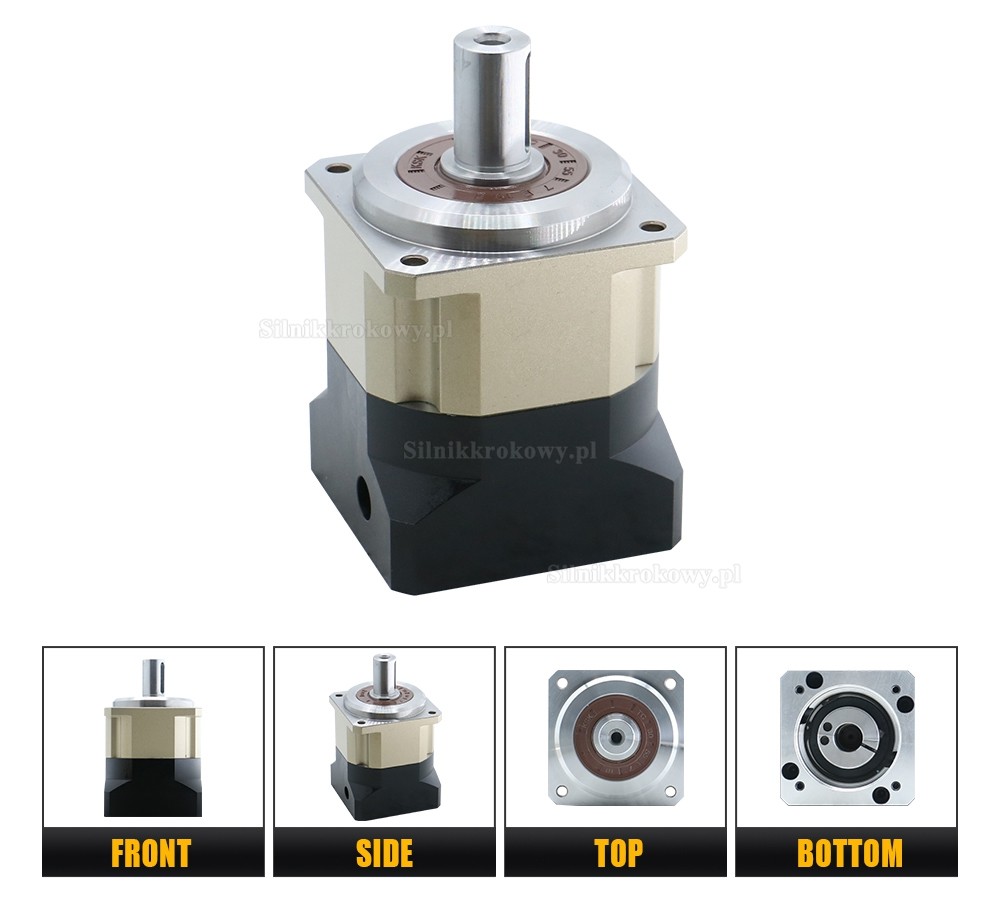

Silnik przekładni planetarnej PGH90

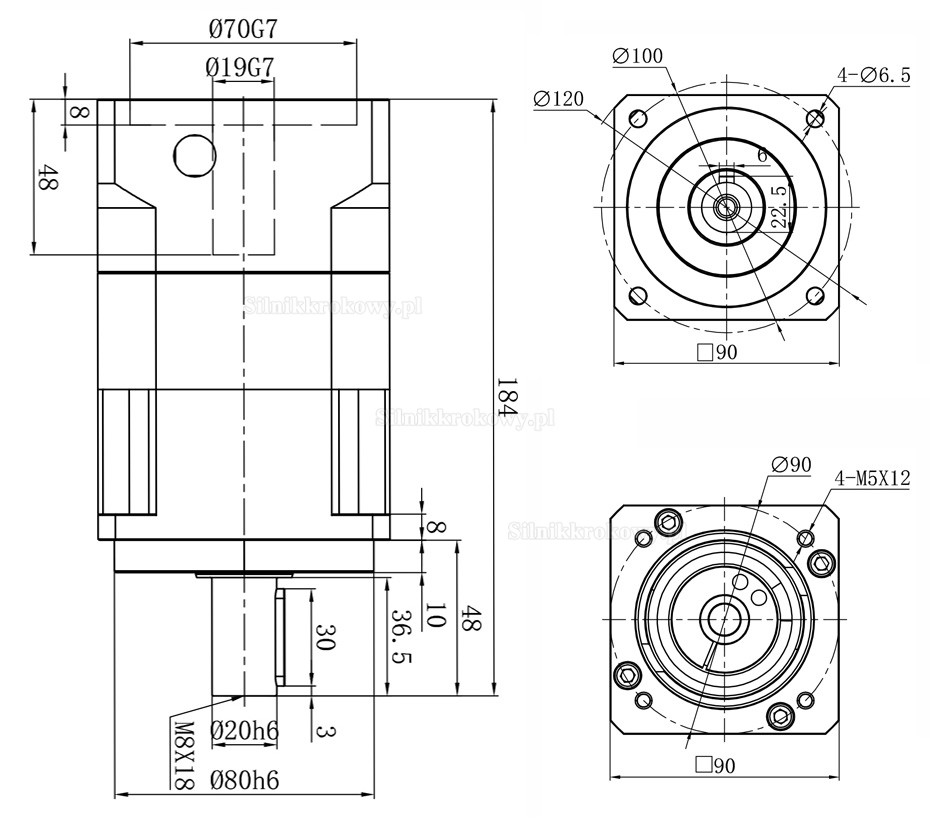

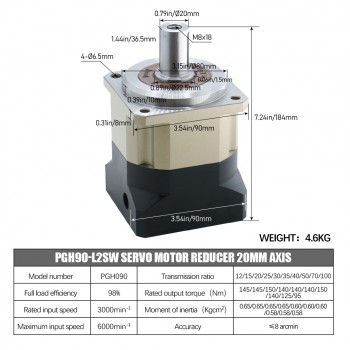

Reduktor serwomotoru PGH90-I2sw o osi 20 mm

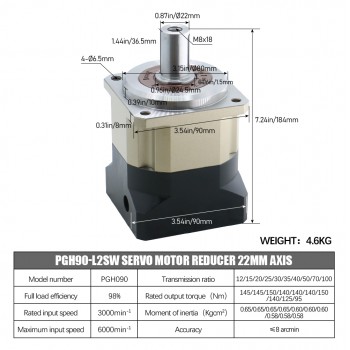

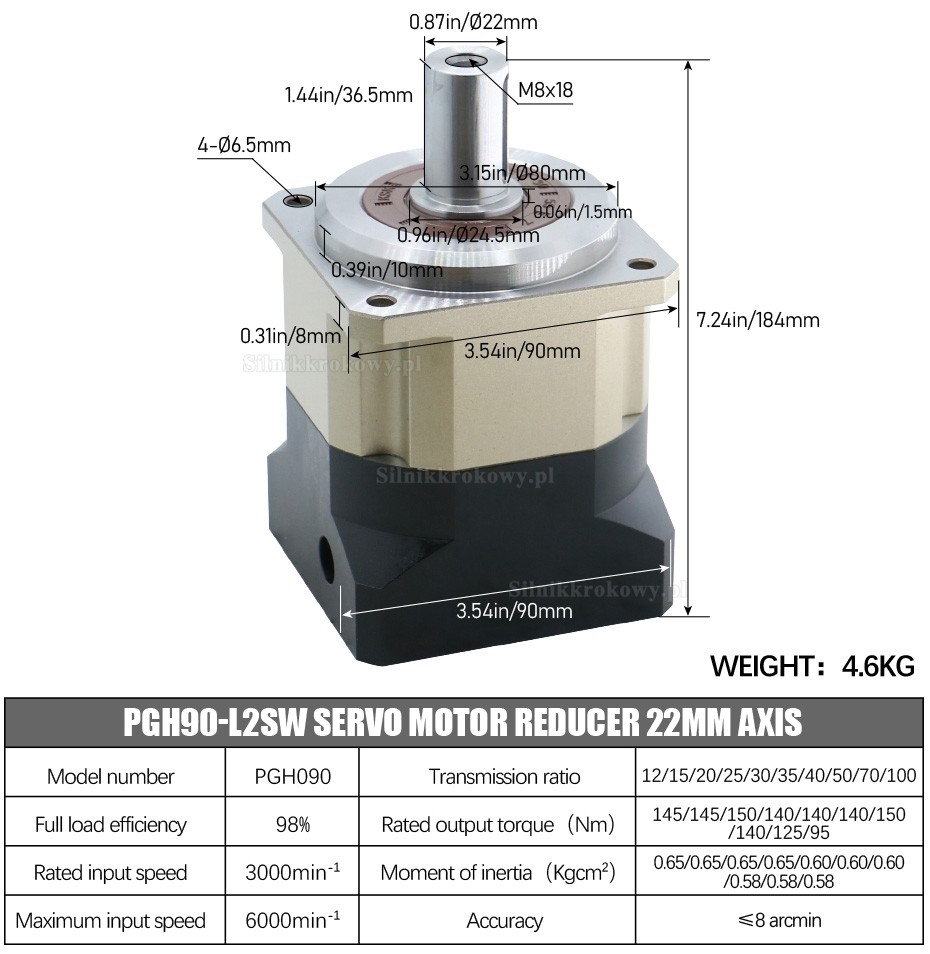

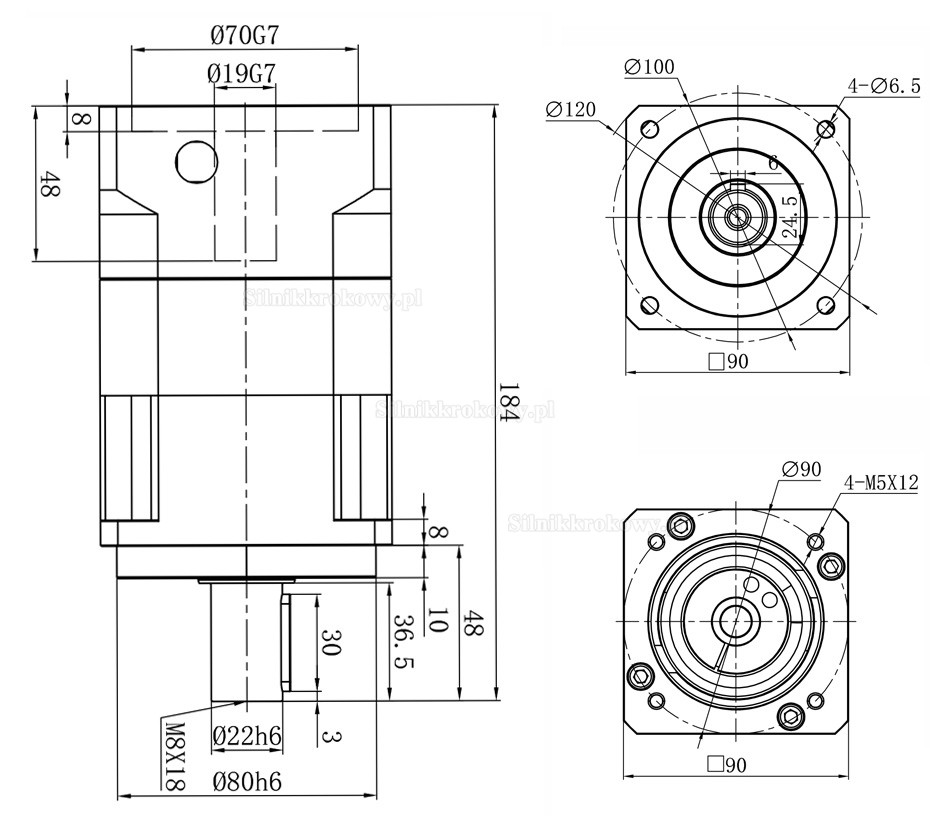

Reduktor serwomotoru PGH90-I2sw o osi 22 mm

Numer modelu: PGH090

Transmission ratio:12/15/20/25/30/35/40/50/70/100

Sprawność przy pełnym obciążeniu:98%

Znamionowy moment wyjściowy (Nm):145/145/150/140/140/140/150/140/125/95

Znamionowa prędkość wejściowa:3000min-1

Moment bezwładności (Kgcm2):0,65/0,65/0,65/0,65/0,60/0,60/0,60/0,58/0,58/0,58

Maksymalna prędkość wejściowa:6000min-1

Dokładność: <8 minut łuku

Średnica wału wejściowego(mm):19mm

Długość wałka wejściowego(mm):48mm

Średnica wałka wyjściowego:20mm/22mm

Długość wałka wyjściowego:36,5mm

Pasuje do silnika: Silnik krokowy Nema 34 / Serwomotor 80-90 mm

Typ przekładni:Śrubowa przekładnia planetarna

Typ wałka wyjściowego:Key-way

Maksymalna długość wału wejściowego:48mm

Waga:4,6kg

Wymiary ramy:90mm

Długość korpusu:136mm
