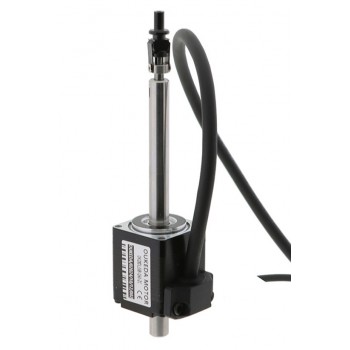

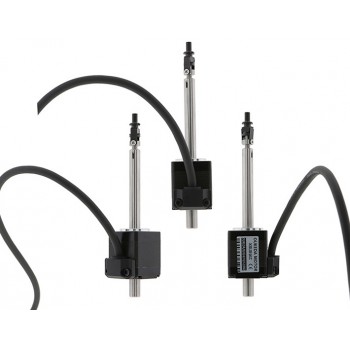

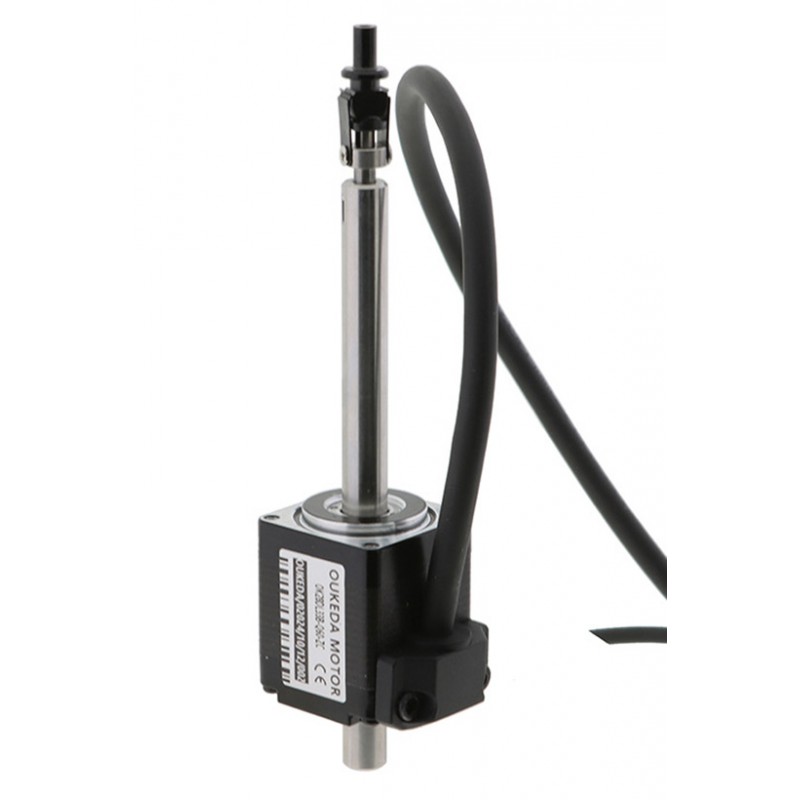

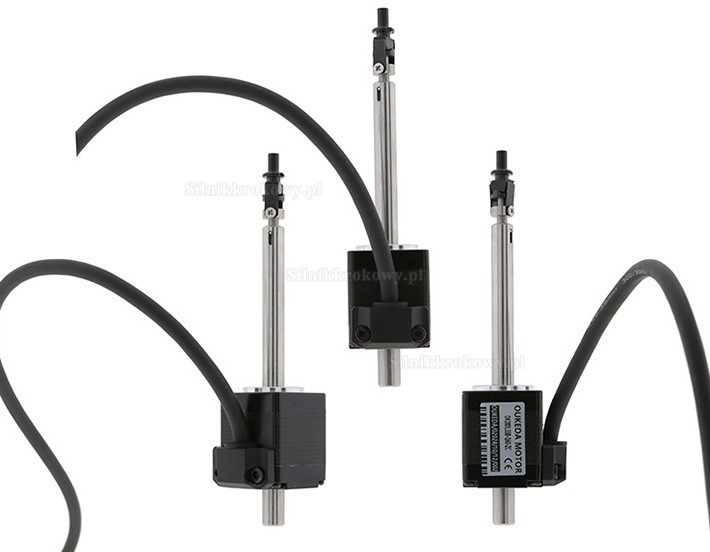

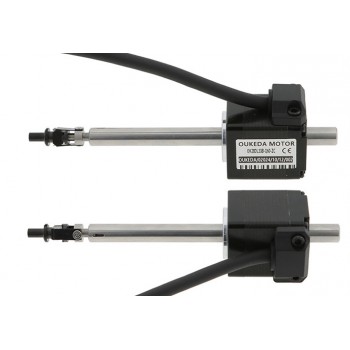

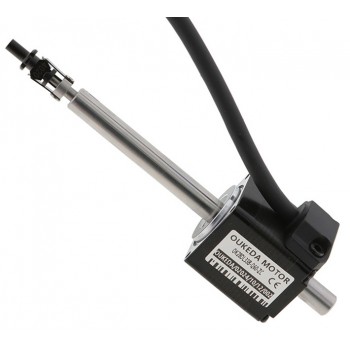

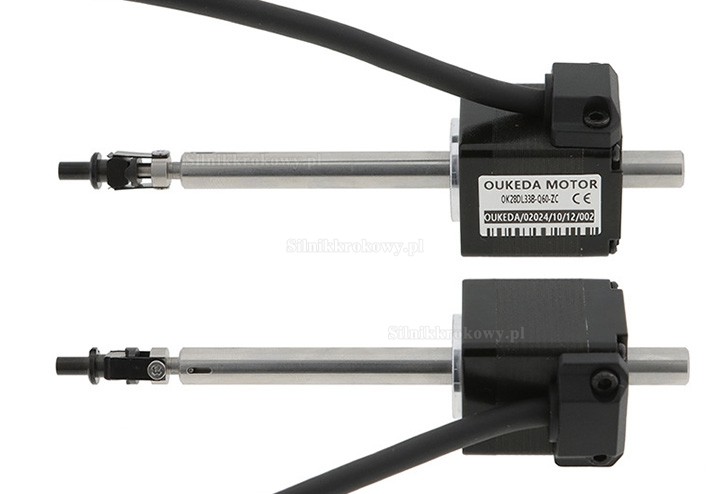

Silnik krokowy Nema 11 OK28DL33B-Q60-ZC 1,8 stopnia 6,8 Ncm 28 x 28 mm do wypalarki układów scalonych Yamaha

Jest to dwubiegunowy dwufazowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 6,8 Ncm (9,62 oz.in). Pracuje ze znamionowym prądem fazowym 1 A i napięciem fazowym 2,1 V. Silnik posiada obudowę o wymiarach 28 x 28 mm i długość korpusu 33 mm. Wyposażony jest w przedni wał o średnicy 8 mm i długości 60 mm oraz tylny wał o długości 13 mm. Silnik posiada również korbowód o średnicy zewnętrznej 4 mm i wewnętrznej 2 mm. Wyposażony w cztery wyprowadzenia, każde o długości 500 mm.

Specyfikacja elektryczna:

Numer części producenta:OK20HC38-22NK1
Typ silnika: Silnik krokowy bipolarny
Liczba faz:2
Kąt kroku: 1,8 stopnia
Moment statyczny: 6,8Ncm
Napięcie fazowe: 2,1V
Prąd znamionowy na fazę: 1A
Rezystancja fazowa: 2,1omów± 10%
Indukcyjność: 1,5 mH ± 20%(1KHz);

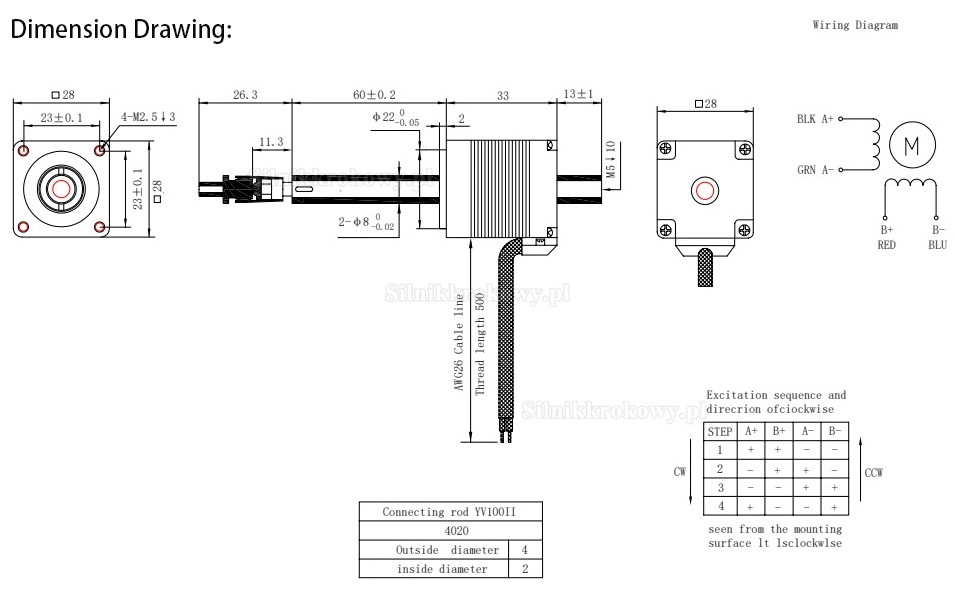

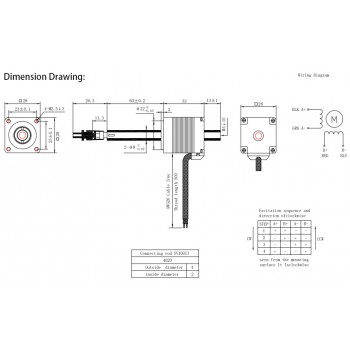

Dane fizyczne:

Wymiary ramy: 28 x 28 mm
Długość korpusu: 33 mm
Średnica wału przedniego: Φ8mm
Długość wału przedniego:60 mm
Długość wału tylnego:13 mm
Średnica zewnętrzna korbowodu:4mm
Średnica wewnętrzna korbowodu:2mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500 mm
Waga: 110g;
