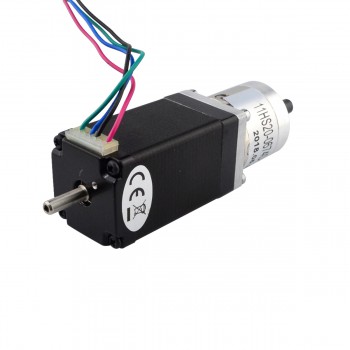

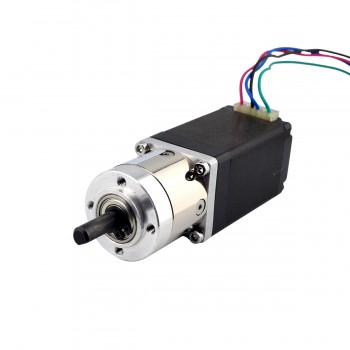

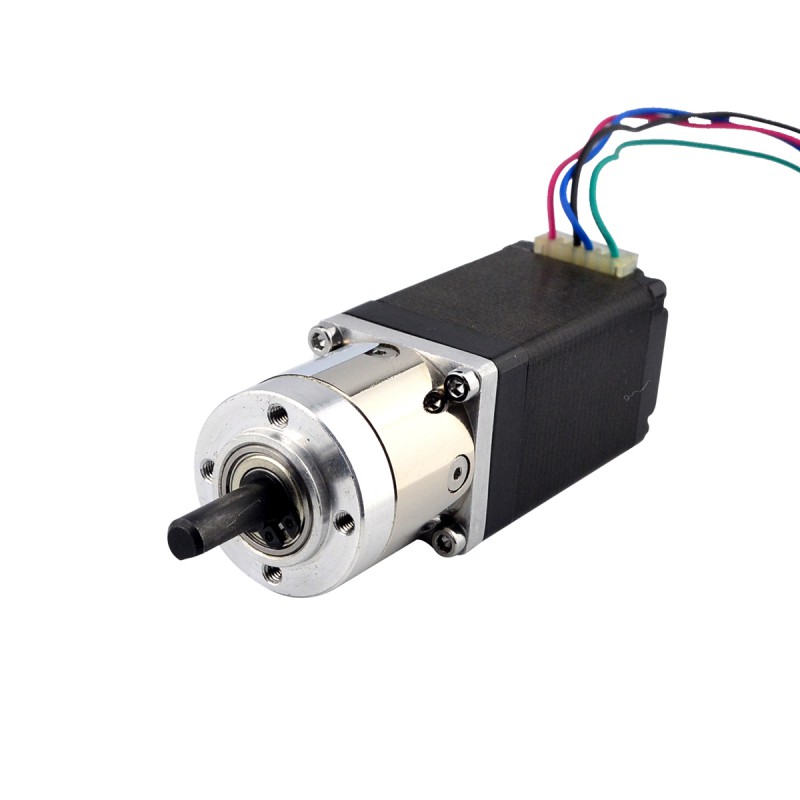

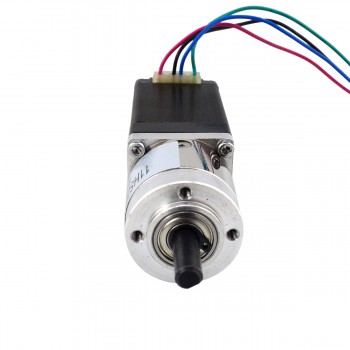

Silnik krokowy Nema 11 z przekładnią 11HS20-0674D-PG5 z tylnym wałem i przekładnią planetarną 5:1

Silnik krokowy Nema 11 z przekładnią 11HS20-0674D-PG5 z tylnym wałem i przekładnią planetarną 5:1

Silnik krokowy Nema 11 z obudową o średnicy 51 mm i prądem znamionowym 0,67 A, posiada zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Dostępny jest tylny wał o średnicy 5 mm.

Specyfikacja elektryczna

• Numer części producenta: 11HS20-0674D-PG5
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 12Ncm
• Prąd znamionowy na fazę: 0,67A
• Napięcie: 8,04V
• Rezystancja fazowa 12omów
• Indukcyjność: 6,5mH ± 20%(1KHz)

Specyfikacja przekładni

• Typ przekładni:Planetarna
• Przełożenie:5.18:1
• Sprawność:90%
• Luz zwrotny bez obciążenia:<=1 stopnia
• Maksymalny dopuszczalny moment obrotowy:2N.m
• Dopuszczalny moment obrotowy:4N.m
• Maksymalne obciążenie osiowe wału:5N
• Maksymalne obciążenie promieniowe wału:25N

Dane fizyczne

• Wymiary ramy: 28 x 28mm
• Długość silnika: 51mm
• Długość przekładni:27mm
• Średnica wału przedniego: Φ6mm
• Długość wału przedniego: 18mm
• Długość wycięcia D z przodu: 12mm
• Średnica wału tylnego: Φ4mm
• Długość wału tylnego:12mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 400g

Połączenie
