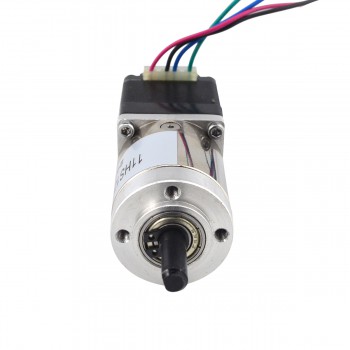

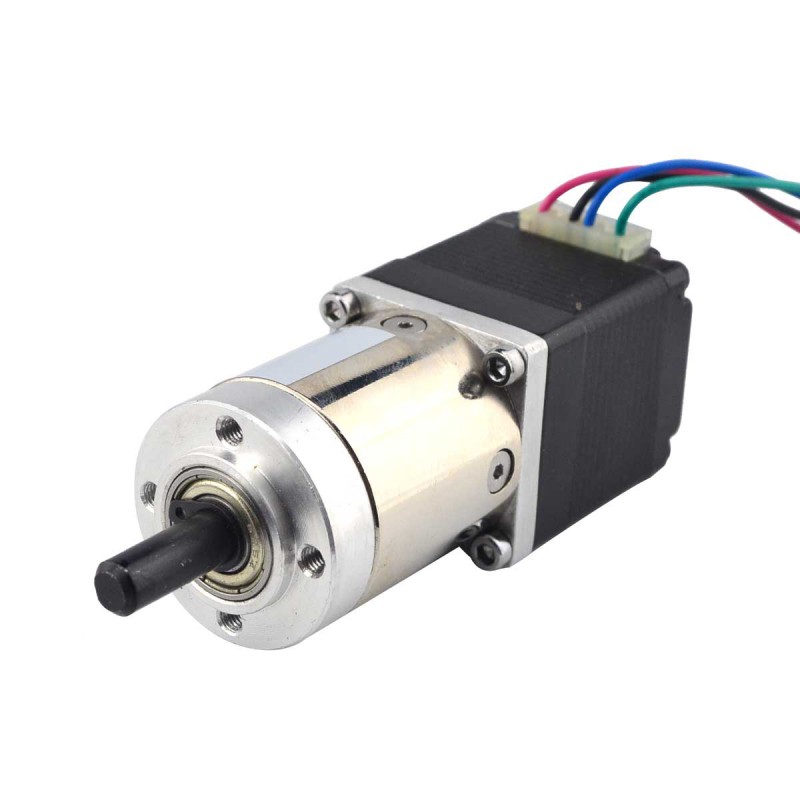

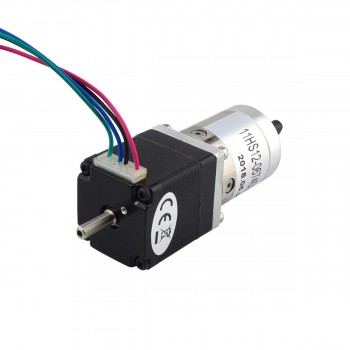

Silnik krokowy Nema 11 z przekładnią dwuwałową (pusty wał tylny) z przekładnią planetarną 27:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:166,48zł
Silnik krokowy Nema 11 z przekładnią dwuwałową (pusty wał tylny) z przekładnią planetarną 27:1
Silnik krokowy Nema 11 z obudową 31 mm i prądem znamionowym 0,67 A, zintegrowaną przekładnią planetarną o przełożeniu 26,85:1.
Specyfikacja elektryczna
- Numer części producenta: 11HS12-0674D2-PG27
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 7Ncm
- Prąd znamionowy na fazę: 0,67A
- Rezystancja fazowa 5,6omów
- Indukcyjność: 4,2mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 26,85:1
- Sprawność: 81%
- Luz zwrotny bez obciążenia:<=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 3N.m
- Dopuszczalny moment obrotowy: 5N.m
- Maksymalne obciążenie osiowe wału: 5N
- Maksymalne obciążenie promieniowe wału: 25N
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość przekładni: 35mm
- Średnica wału przedniego: Φ6mm
- Długość wału przedniego: 18mm
- Długość wycięcia D z przodu: 12mm

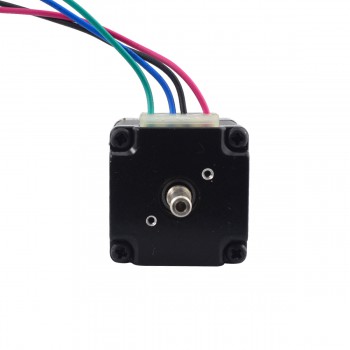

- Średnica wału tylnego: Φ4mm
- Długość wału tylnego: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 200g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 4 |
| Rezystancja fazowa (om) | 5,6 |
| Prąd znamionowy (A) | 0,67 |
| Specyfikacja przekładni | |
| Sprawność | 81% |
| Przełożenie | 26,85:1 |
| Długość przekładni (mm) | 35 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 300 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 424,8 |
| Dopuszczalny moment obrotowy (Ncm) | 500 |
| Dopuszczalny moment obrotowy (uncji cala) | 708,1 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Moment trzymania bez przekładnią (Nm) | 7 |
| Moment trzymania bez przekładnią (uncji cala) | 9,9 |
| Długość silnika (mm) | 32 |
| Rozmiar silnika Nema | Nema 11 |
| Specyfikacja fizyczna | |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 200 |
