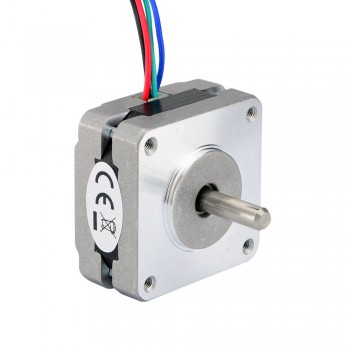

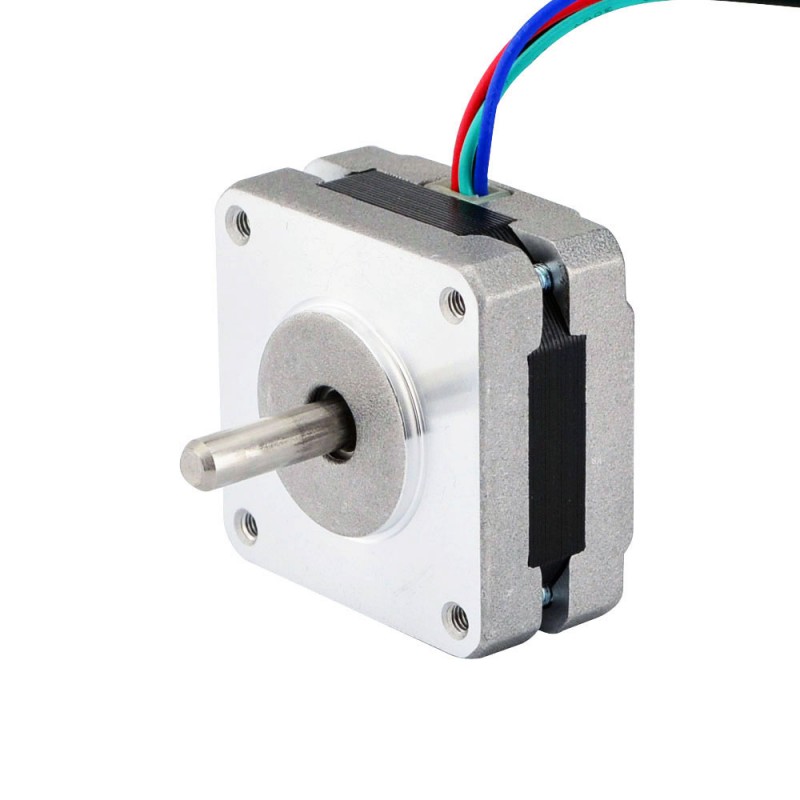

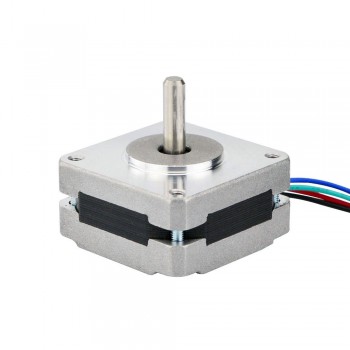

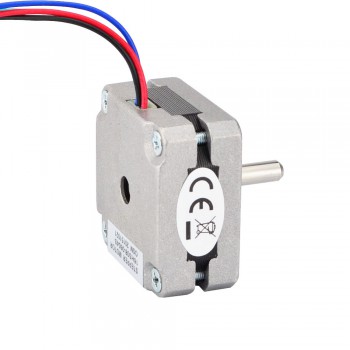

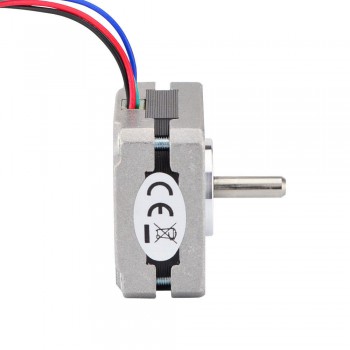

Silnik krokowy Nema 16 16HS08-0604S 3,96 V 1,8 stopnia 8,7 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:51,84zł
Silnik krokowy Nema 16 16HS08-0604S 3,96 V 1,8 stopnia 8,7 Ncm 4 przewody
Ten bipolarny silnik krokowy Nema 16 o kącie kroku 1,8 stopnia i wymiarach 39 x 39 x 20 mm ma 4 przewody, każda faza pobiera 0,6 A przy napięciu 3,96 V i momencie trzymania 8,7 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 16HS08-0604S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 8,7Ncm
- Prąd znamionowy na fazę: 0,6A
- Napięcie: 3,96V
- Rezystancja fazowa 6,6omów
- Indukcyjność: 8,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 39 x 39mm
- Długość korpusu: 20mm
- Średnica wału: Φ5mm
- Długość wału: 18mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 120g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 8,7 |
| Moment trzymania (uncji cala) | 12,3 |
| Indukcyjność (mH) | 8,5 |
| Rezystancja fazowa (om) | 6,6 |
| Prąd znamionowy (A) | 0,6 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 20 |
| Wymiary ramy (mm) | 39x39 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | O |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 18 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 120 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
