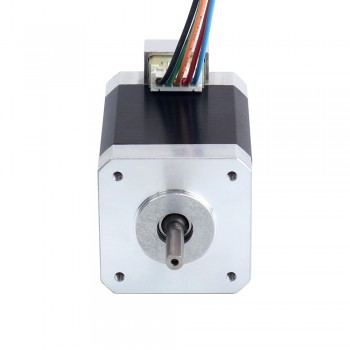

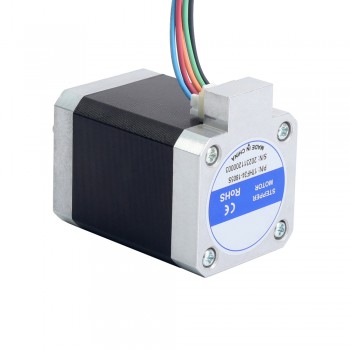

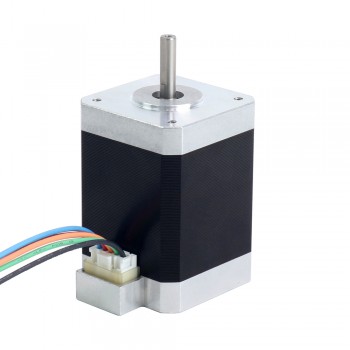

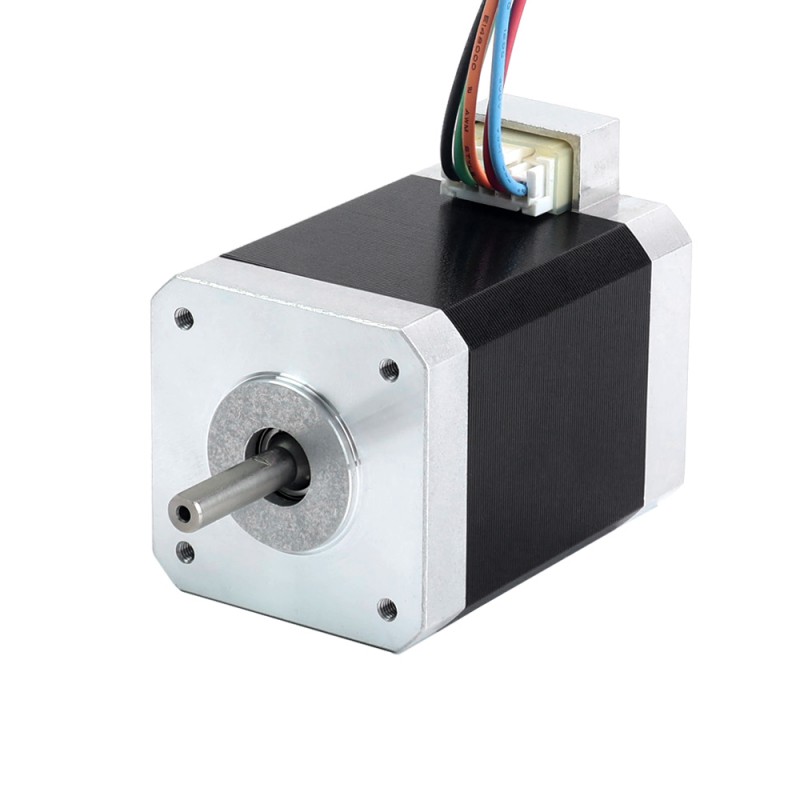

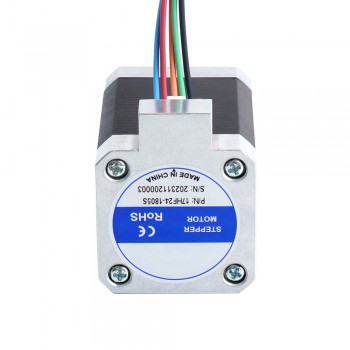

Silnik krokowy Nema 17 17HF24-1805S 5 faz 0,5 Nm 0,72 stopnia 1,8 A 5 przewodów
Silnik krokowy Nema 17 17HF24-1805S 5 faz 0,5 Nm 0,72 stopnia 1,8 A 5 przewodów
Jest to pięciofazowy silnik krokowy o prądzie znamionowym 1,8 A i momencie trzymania 0,5 Nm. W porównaniu do silników dwufazowych, silniki pięciofazowe charakteryzują się wyższą rozdzielczością, mniejszymi wibracjami oraz niższym poziomem hałasu. Może być stosowany w przemyśle poligraficznym, sprzęcie medycznym, przemyśle optoelektronicznym, przyrządach pomiarowych oraz innych dziedzinach wymagających wysokiej precyzji.
Specyfikacja elektryczna
Numer części producenta: 17HF24-1805S
Liczba faz: 5
Kąt kroku: 0,72 stopnia
Moment trzymania: 0,5Nm
Prąd znamionowy na fazę: 1,8A
Rezystancja fazowa: 0,64±10%omów
Indukcyjność: 0,6mH±20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 60mm
Średnica wału: Φ5mm
Długość wału: 20mm
Liczba wyprowadzeń: 5
Długość wyprowadzeń: 300mm
Waga: 0,5kg
Połączenie
| Pin | A | B | C | D | E |
| Kolor | Czarny | Zielony | Pomarańczowy | Czerwony | Niebieski |
| Specyfikacja fizyczna | |
|---|---|
| Typ wału | D |
| Waga (g) | 550 |
| Stopień ochrony IP | 40 |
| Długość korpusu (mm) | 60 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 5 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wałka wyjściowego | D |
| Metoda inwentaryzacji | Inwentaryzacja dedykowana |
| Specyfikacja elektryczna | |
| Indukcyjność (mH) | 0,60 |
| Rezystancja fazowa (om) | 0,64 |
| Czy jest krzywa momentu obrotowego/siły ciągu? | Nie |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 50 |
| Moment trzymania (uncji cala) | 70,81 |
| Prąd znamionowy (A) | 1,8 |
| Kąt kroku (stopnie) | 0,72 |
| Typ produktu | Silnik krokowy hybrydowy |
