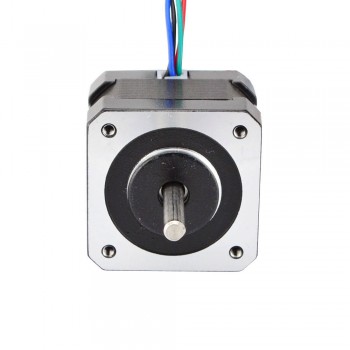

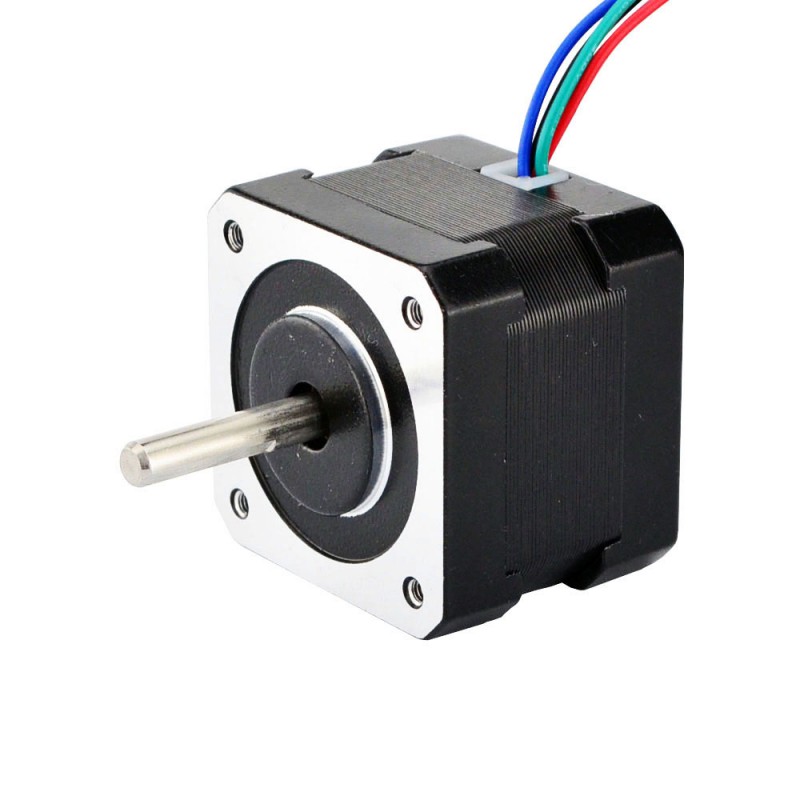

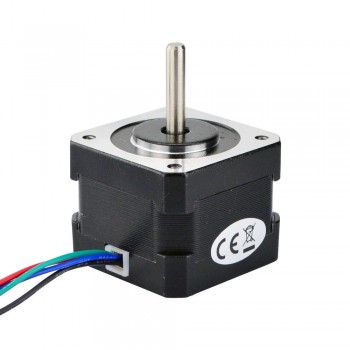

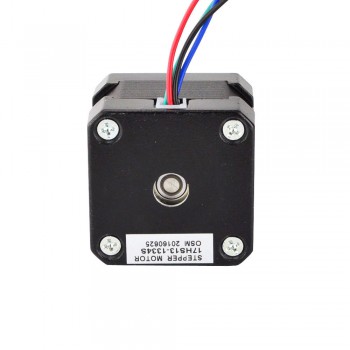

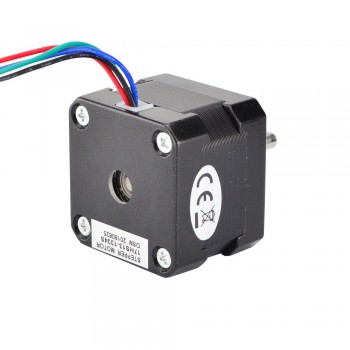

Silnik krokowy Nema 17 17HS13-1334S 2,8 V 1,8 stopnia 22 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:46,36zł
Silnik krokowy Nema 17 17HS13-1334S 2,8 V 1,8 stopnia 22 Ncm 4 przewody
Ten silnik krokowy bipolarny NEMA 17 o kącie kroku 1,8° i wymiarach 42x42x34 mm. Posiada 4 przewody, każda faza pobiera prąd 1,33 A, z momentem trzymania 22 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS13-1334S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 22Ncm
- Prąd znamionowy na fazę: 1,33A
- Napięcie: 2,8V
- Rezystancja fazowa 2,1omów
- Indukcyjność: 2,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 33mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 16,5mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 230g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 22 |
| Moment trzymania (uncji cala) | 31 |
| Indukcyjność (mH) | 2,5 |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 1,33 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 400 |
| Waga (g) | 220 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
