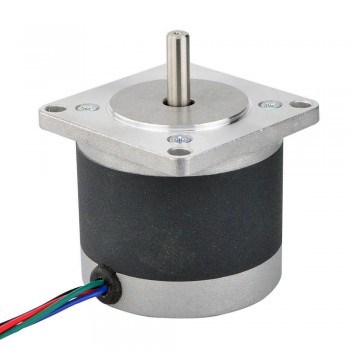

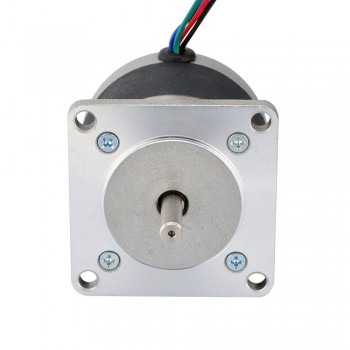

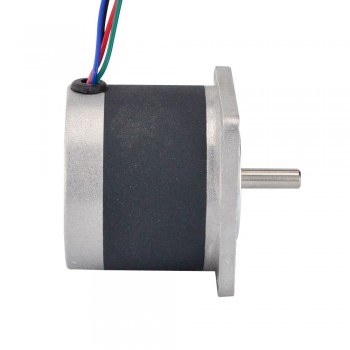

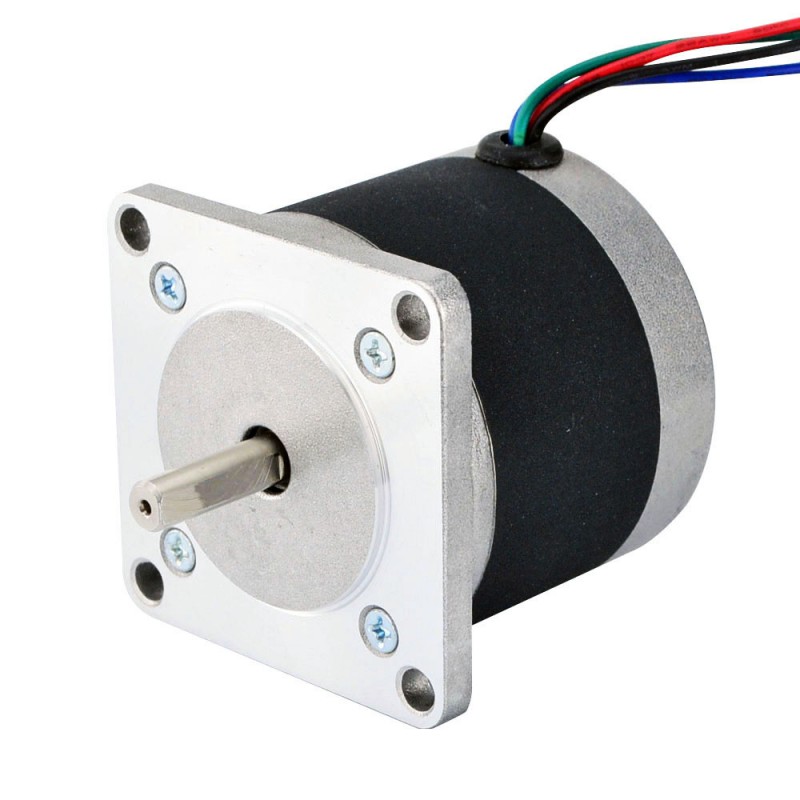

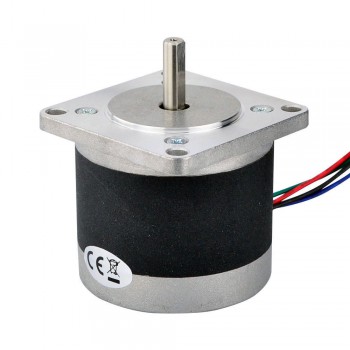

Silnik krokowy Nema 23 Okrągły 23HR20-2804S 0,9 stopnia 70 Ncm 1,8 V 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:98,15zł
Silnik krokowy Nema 23 Okrągły 23HR20-2804S 0,9 stopnia 70 Ncm 1,8 V 4 przewody
Dwufazowy silnik krokowy Nema 23 o cylindrycznym korpusie, kącie kroku 0,9°, rozmiarze 57 × 52 mm i momencie trzymania 0,7 Nm. Posiada 4 przewody, prąd na fazę wynosi 2,8 A, napięcie 1,8 V.
Specyfikacja elektryczna
- Numer części producenta: 23HR20-2804S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,7Nm
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 1,8
- Rezystancja fazowa 0,65omów
- Indukcyjność: 1,6mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: deg57mm
- Długość korpusu: 52mm
- Średnica wału: Φ6,35mm
- Długość wału: 20,6mm
- Długość cięcia w kształcie litery D: 19mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 580g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 70 |
| Moment trzymania (uncji cala) | 99,13 |
| Indukcyjność (mH) | 1,6 |
| Rezystancja fazowa (om) | 0,65 |
| Prąd znamionowy (A) | 2,8 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 52 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 20,6 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 700 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
