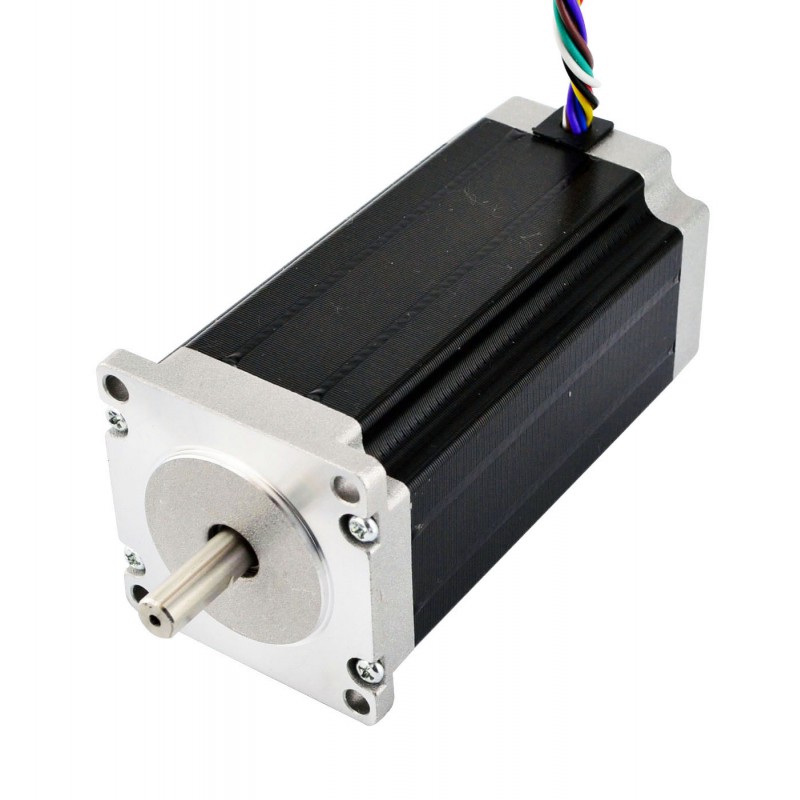

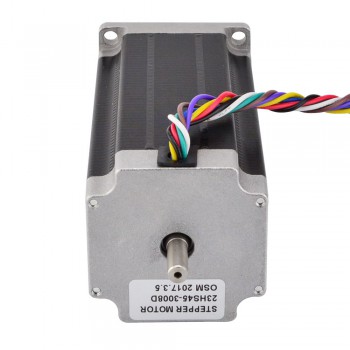

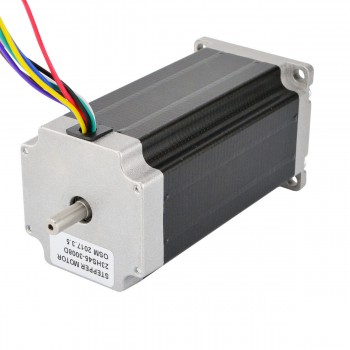

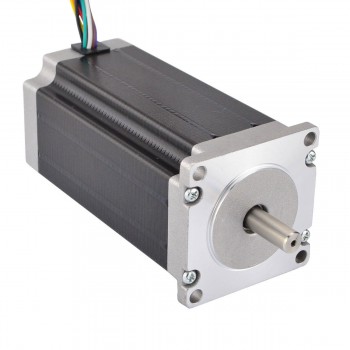

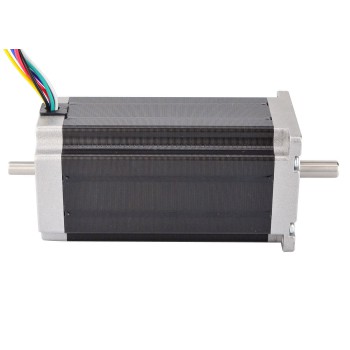

Silnik krokowy Nema 23 z podwójnym wałem 23HS45-3008D unipolarny/bipolarny 1,8 stopnia 2,5 Nm 8 przewodów

Silnik krokowy Nema 23 z podwójnym wałem 23HS45-3008D unipolarny/bipolarny 1,8 stopnia 2,5 Nm 8 przewodów

Silnik krokowy o kącie kroku 1,8° i wymiarach 57×57×114 mm. Wyposażony w 8 przewodów umożliwiających połączenie w trybie unipolarnym, bipolarnym szeregowym lub bipolarnym równoległym. Moment trzymania wynosi 1,7 Nm przy połączeniu unipolarnym i 2,5 Nm przy połączeniu bipolarnym. Tylny wał przystosowany do montażu enkodera, pokrętła ręcznego lub elementów o podobnej funkcji.

Specyfikacja elektryczna

• Numer części producenta: 23HS45-3008D
• Typ silnika: Unipolar/Bipolar Stepper
• Kąt kroku: 1,8 stopnia
• Moment trzymania (unipolarny): 1,7Nm(240,7uncji cala)
• Moment trzymania(bipolarny szeregowy): 2,5Nm
• Moment trzymania(bipolarny równoległy): 2,5Nm
• Prąd znamionowy na fazę(unipolarny): 3,0A
• Prąd znamionowy na fazę(bipolarny szeregowy): 2,12A
• Prąd znamionowy na fazę(bipolarny równoległy): 4,24A
• Rezystancja fazowa(unipolarny): 0,8 omów
• Rezystancja fazowa(bipolarny szeregowy): 1,6 omów
• Rezystancja fazowa(bipolarny równoległy): 0,4 omów
• Indukcyjność (unipolarna): 1,7mH ± 20%(1KHz)
• Indukcyjność (bipolarny szeregowy): 6,8mH ± 20%(1KHz)
• Indukcyjność (bipolarny równoległy): 1,7mH ± 20%(1KHz)

Dane fizyczne

• Wymiary ramy: 57 x 57mm
• Długość korpusu: 114mm
• Średnica wału przedniego: Φ8mm
• Średnica wału tylnego: Φ6,35mm
• Długość wału przedniego: 21mm
• Długość cięcia w kształcie litery D: 15mm
• Długość wału tylnego: 15mm
• Liczba wyprowadzeń: 8
• Długość wyprowadzeń: 500mm
• Waga: 1,7kg

Połączenie
