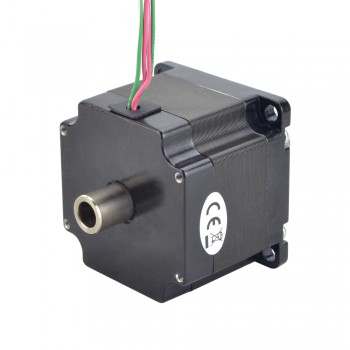

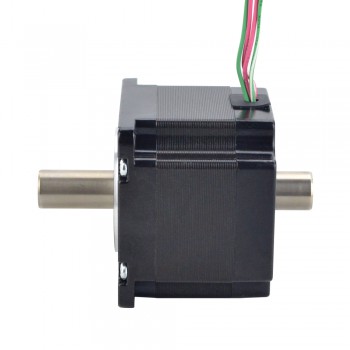

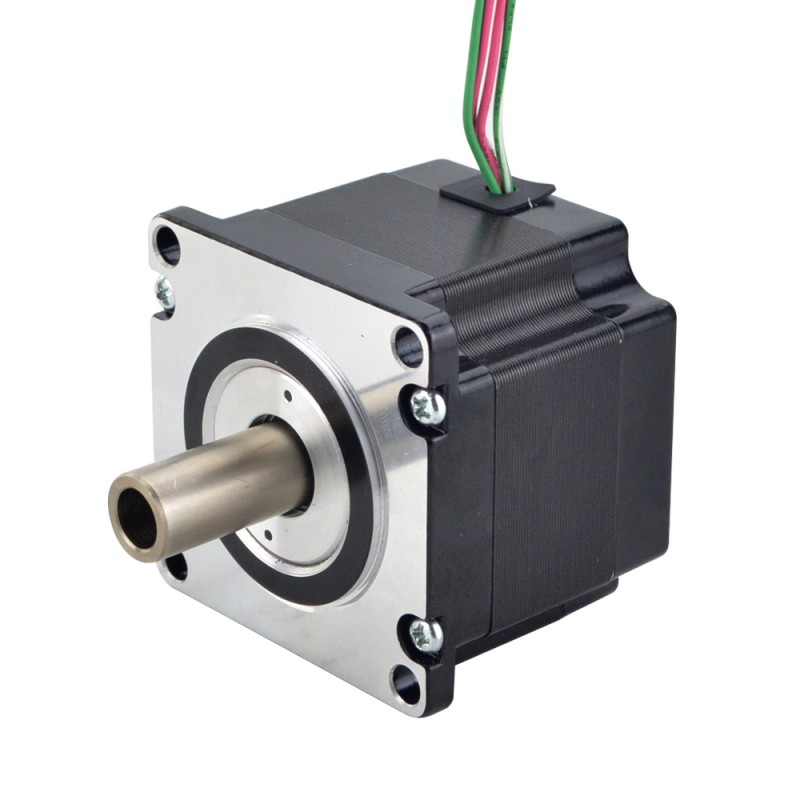

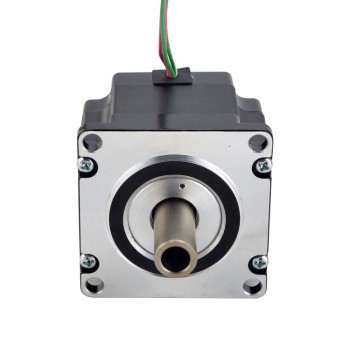

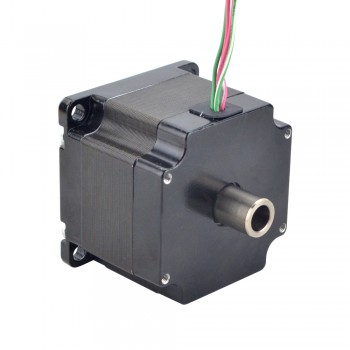

Silnik krokowy Nema 23 z wałem drążonym 23HS18-2004H z podwójnym wałem 0,78 Nm 2,0 A 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:125,85zł
Silnik krokowy Nema 23 z wałem drążonym 23HS18-2004H z podwójnym wałem 0,78 Nm 2,0 A 4 przewody
Silnik krokowy bipolarny o kącie kroku 1,8°, momencie trzymania 0,78 Nm i prądzie znamionowym 2,0 A. Korpus o wymiarach 57 × 57 × 45 mm. Wał zewnętrzny o średnicy 12 mm, wewnętrzny 8 mm, z wyprowadzeniami o długości 310 mm.
Specyfikacja elektryczna
- Numer części producenta: 23HS18-2004H
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,78 Nm
- Prąd znamionowy na fazę: 2,0 A
- Rezystancja fazowa 1,45 omów± 10%
- Indukcyjność: 3,5 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57 mm
- Długość korpusu: 45 mm
- Średnica zewnętrzna wału: Φ12 mm
- Średnica wewnętrzna wału: Φ8 mm
- Długość wału przedniego: 25 mm
- Długość wału tylnego: 13 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 310 mm
- Waga: 0,55 kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwony/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 78 |
| Moment trzymania (uncji cala) | 110,5 |
| Indukcyjność (mH) | 3,5 |
| Rezystancja fazowa (om) | 1,45 |
| Prąd znamionowy (A) | 2,0 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 45 |
| Wymiary ramy (mm) | 57 x 57 |
| Długość wyprowadzeń (mm) | 310 |
| Liczba wyprowadzeń | 4 |
| Typ wału | Wałem pustym |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 550 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
