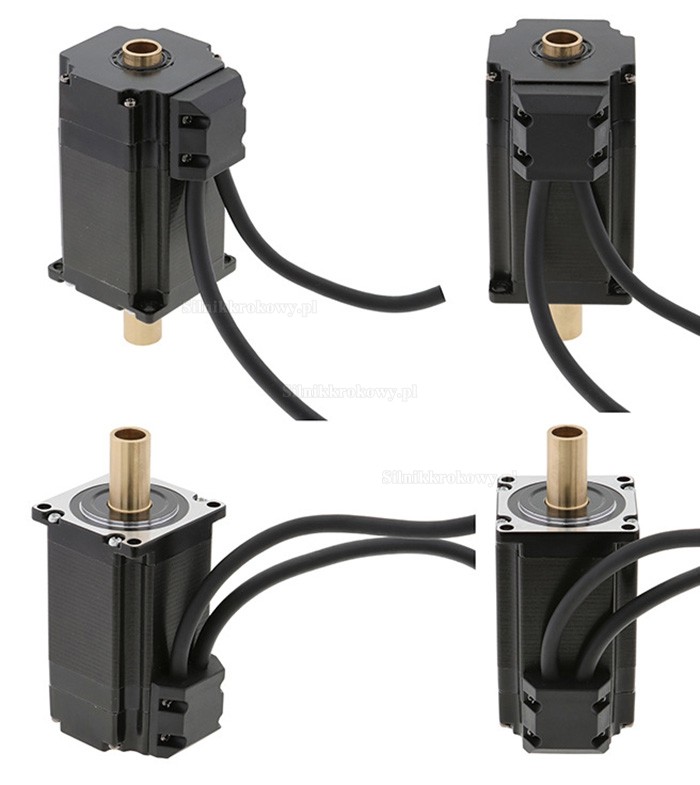

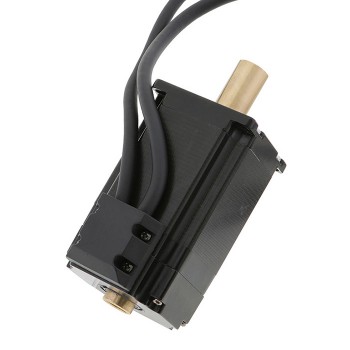

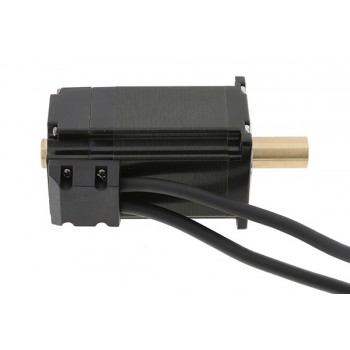

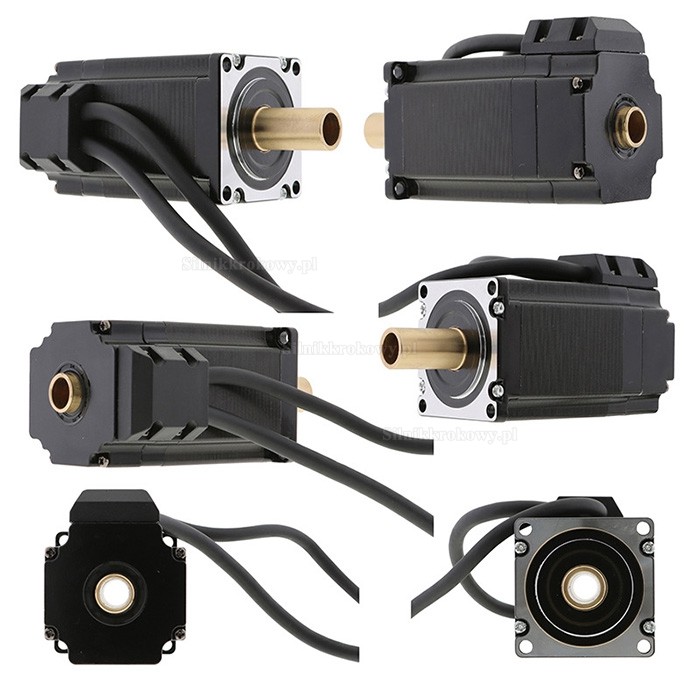

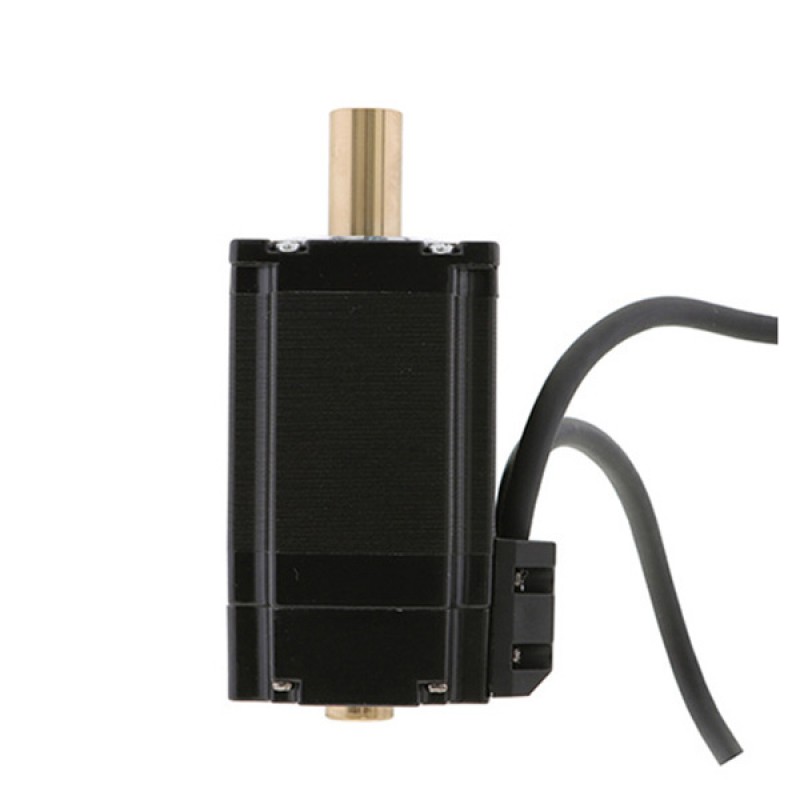

Silnik krokowy Nema 23 z wałem pustym OK57DL76EC1-B-NK30 bipolarny 1,8 stopnia 1,89 Nm 4,2 A 2,52 V podwójny wał

Jest to dwubiegunowy dwufazowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 1,89 Nm (267,64 oz.in). Pracuje ze znamionowym prądem fazowym 4,2 A i napięciem fazowym 2,52 VDC. Silnik posiada obudowę o wymiarach 57 x 57 mm i długość korpusu 76 mm. Wyposażony jest w podwójny wał, o zewnętrznej średnicy 12 mm i wewnętrznej średnicy 16 mm, z przednią długością wału 30 mm i tylną długością 6 mm. Silnik ma cztery wyprowadzenia, każde o długości 300 mm. Waga silnika wynosi 1,35 kg.

Specyfikacja elektryczna:

Numer części producenta:OK57DL76EC1-B-NK30
Typ silnika: Silnik krokowy bipolarny
Liczba faz:2
Kąt kroku: 1,8 stopnia
Moment statyczny: 1,89Nm
Napięcie fazowe: 2,52VDC
Prąd znamionowy na fazę: 4,2 A
Rezystancja fazowa: 0,6 omów± 10%
Indukcyjność: 1,8 mH ± 20%(1KHz);

Dane fizyczne:

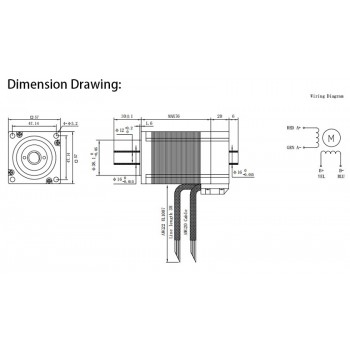

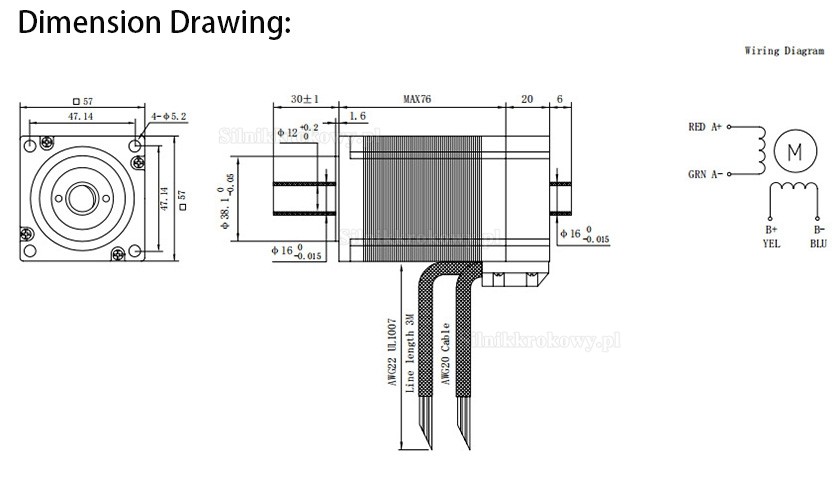

Wymiary ramy: 57 x 57 mm
Długość korpusu: 76 mm
Średnica zewnętrzna wału: Φ12 mm
Średnica wewnętrzna wału: Φ16 mm
Długość wału przedniego: 30 mm
Długość wału tylnego: 6 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300 mm
Waga: 1,35kg;
