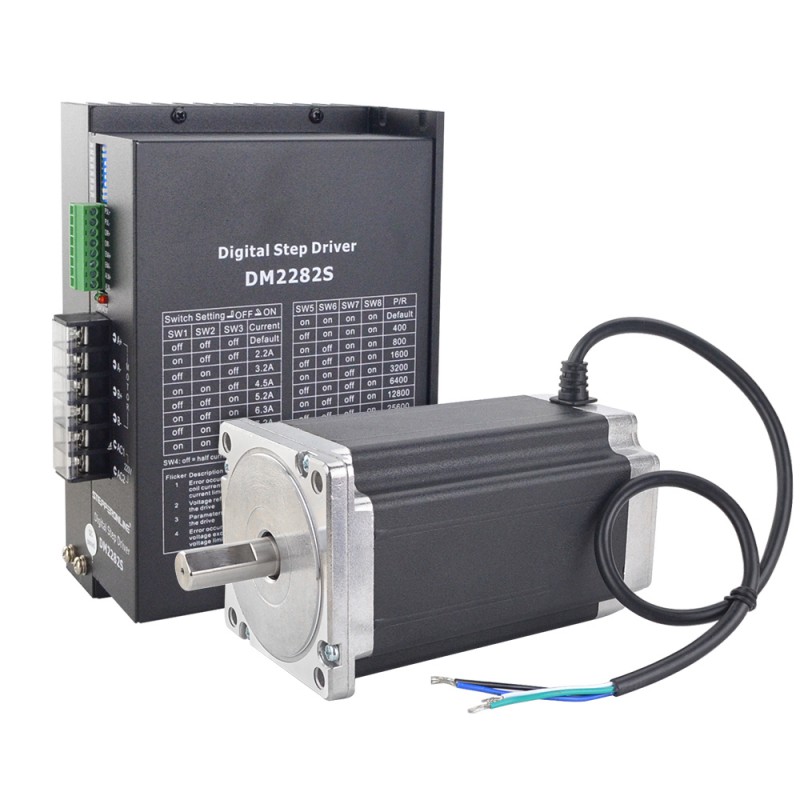

Silnik krokowy Nema 34 + sterownik silnika krokowego 1-DM2282S-34HS59 12,0 Nm 1,8 stopnia

Silnik krokowy Nema 34 + sterownik silnika krokowego 1-DM2282S-34HS59 12,0 Nm 1,8 stopnia

Zestaw CNC zawiera:

• 1 x Cyfrowy sterownik krokowy, prąd skuteczny maks. 8,2 A, 80–240 V AC
• 1 x Silnik krokowy CNC Nema 34 12,0 Nm (1699,68 uncji cala) 86 x 86 x 150,5 mm 4 przewody

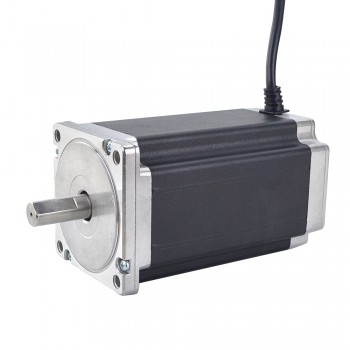

Specyfikacja silnika

• Numer części producenta: 34HS59-5204S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 12,0 Nm
• Prąd znamionowy na fazę: 5,2 A
• Rezystancja fazowa 0,80 omów± 10%
• Indukcyjność: 8,0 mH ± 20%(1KHz)
• Wymiary ramy: 86 x 86 mm
• Długość korpusu: 150,5 mm
• Średnica wału: Φ14 mm
• Długość wału: 34 mm
• Długość wału z wycięciem D: 25 mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500 mm
• Waga: 5,4 kg

Połączenie

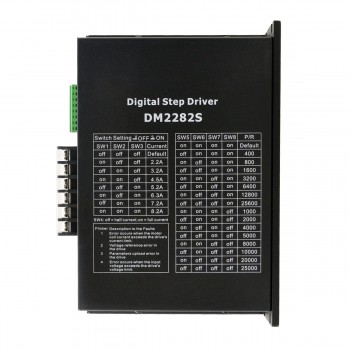

Specyfikacja sterownika

• Automatyczna konfiguracja parametrów i autotest silnika
• Wielokrokowy układ sterowania, niski poziom hałasu, niskie nagrzewanie, płynny ruch
• Kompensacja momentu obrotowego przy dużej prędkości
• Technologia sterowania zmiennym prądem, wysoka wydajność prądowa
• Kontrola przyspieszania i zwalniania, znaczna poprawa płynności rozruchu i zatrzymywania silnika
• Obsługuje tryby PUL/DIR i CW/CCW
• Zapamiętywanie położenia silnika
• Wejście izolowane optycznie i kompatybilne z napięciem 5 V lub 24 V
• Zdefiniowane przez użytkownika mikrokroki
• Programowalna rozdzielczość mikrokroków i prąd wyjściowy
• Zabezpieczenie przed przetężeniem, przepięciem i zbyt niskim napięciem
• Automatyczne wykrywanie, elastyczny wybór trybu zliczania zboczy impulsu
• Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci
