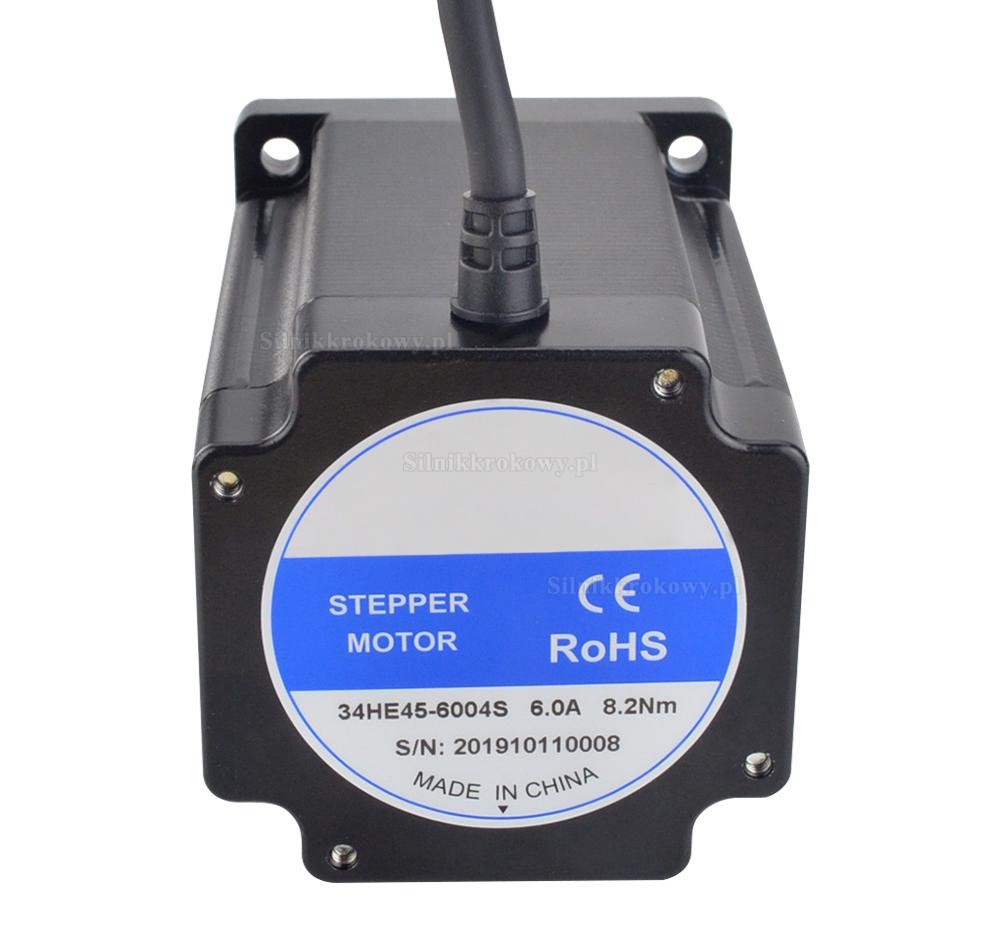

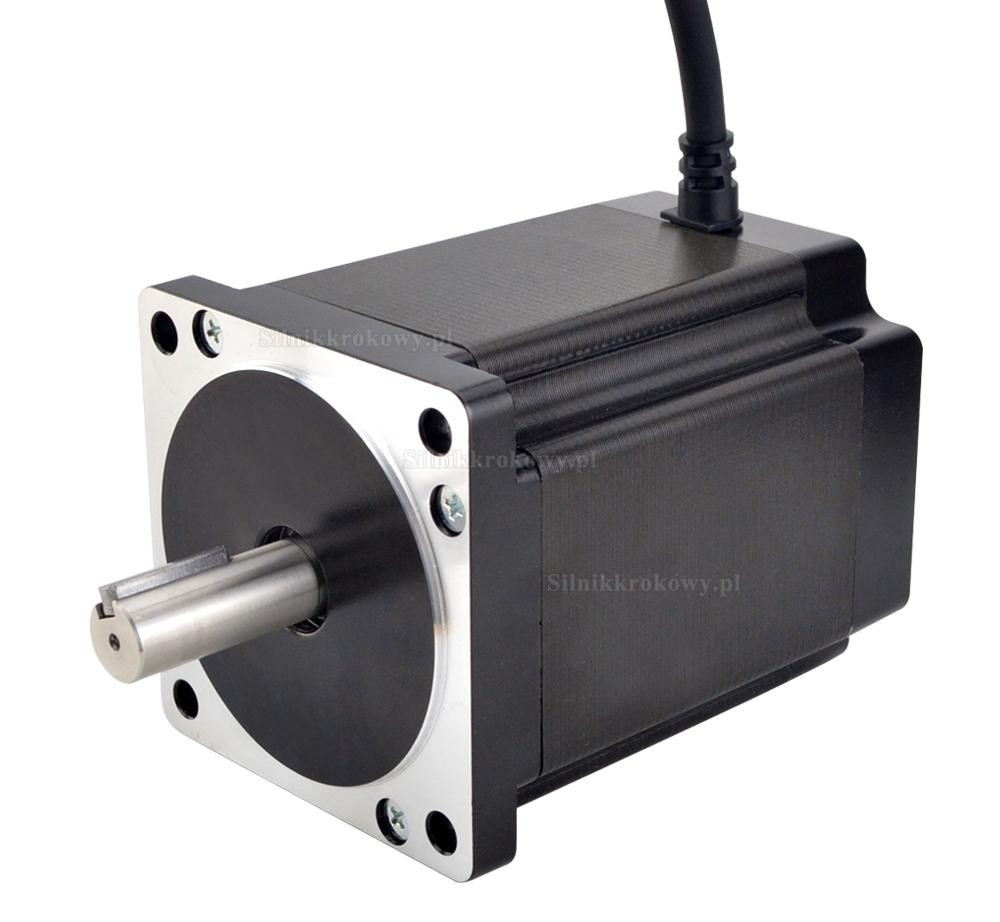

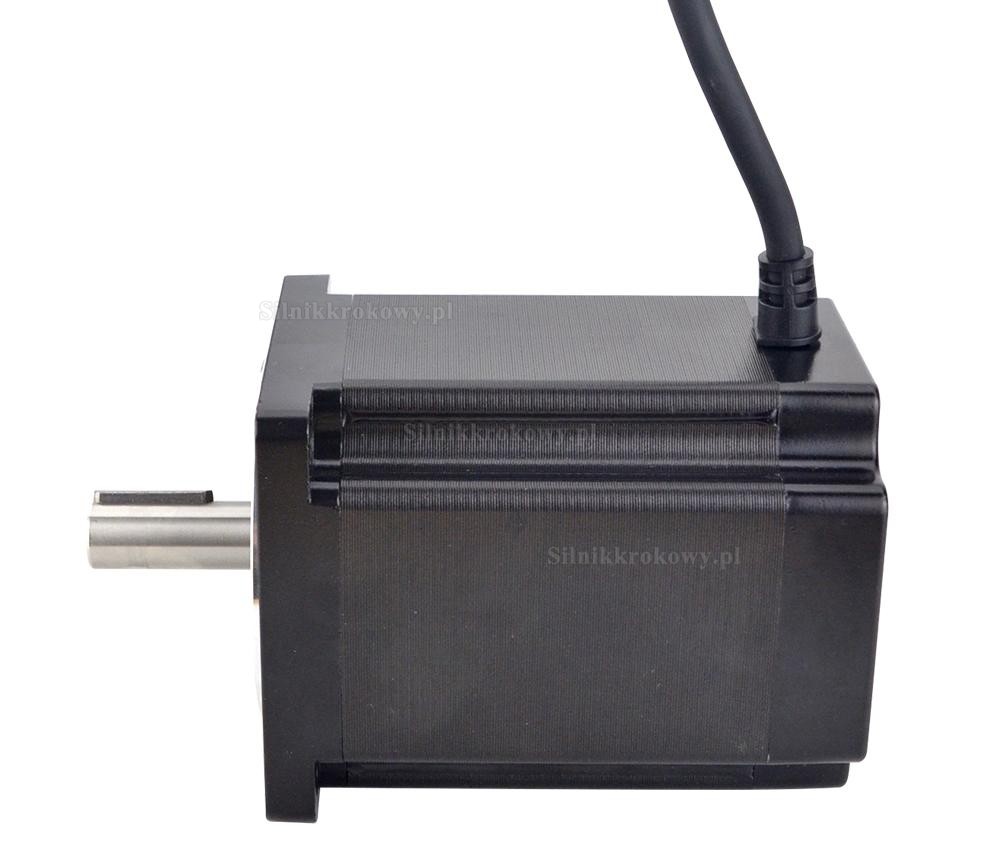

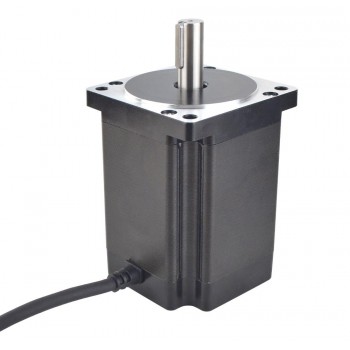

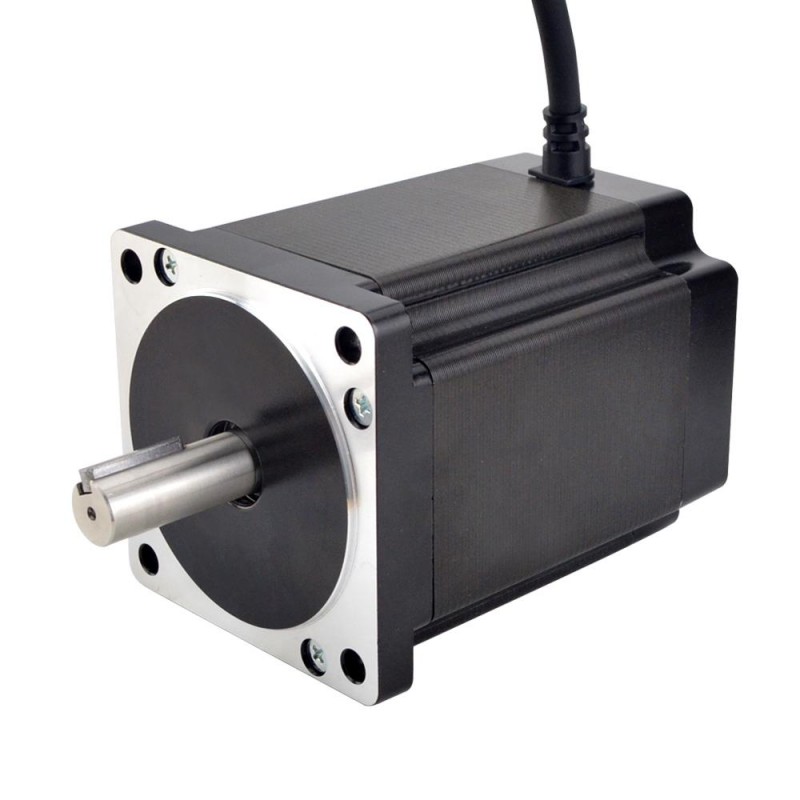

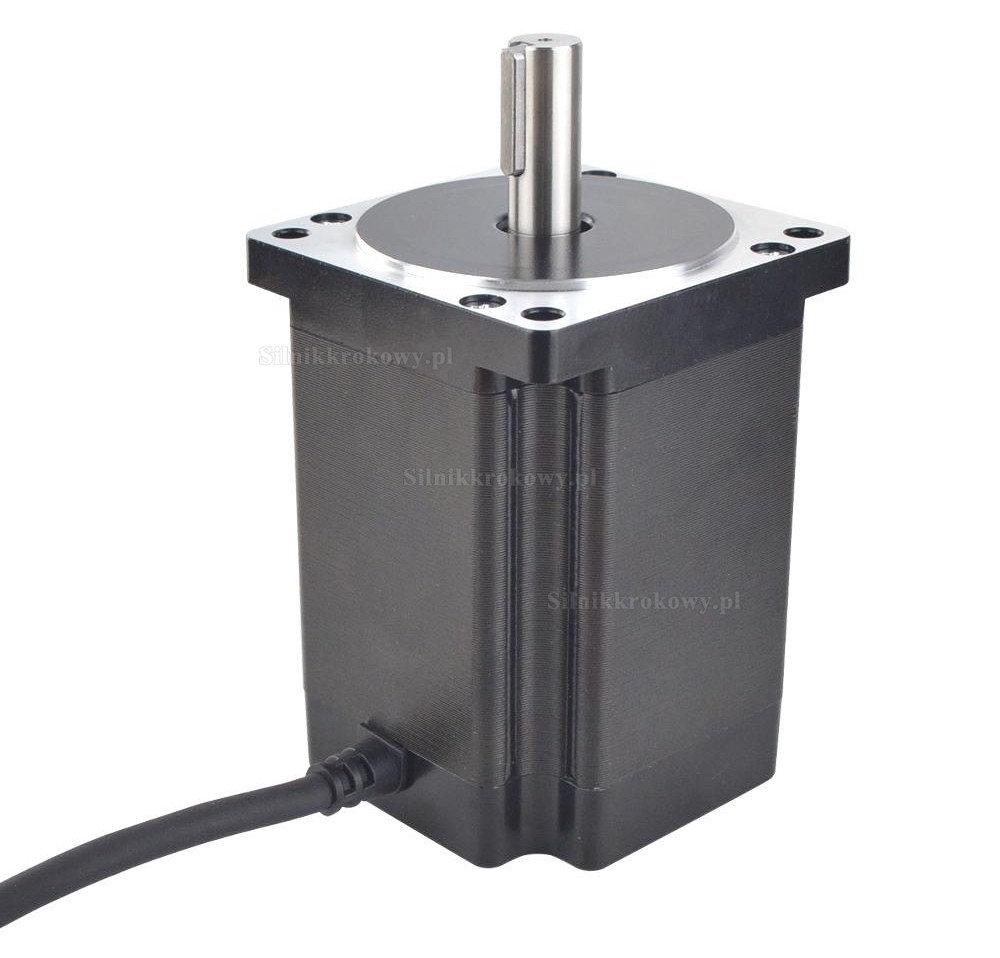

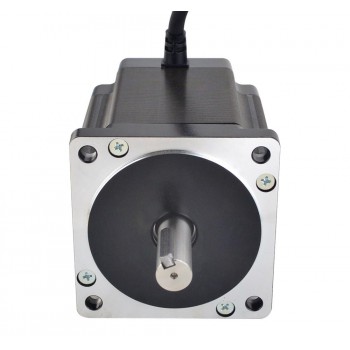

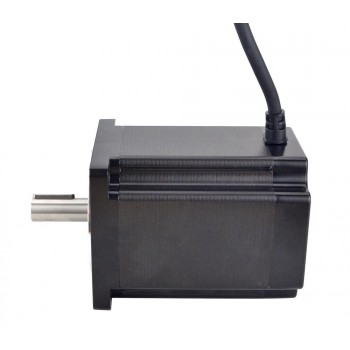

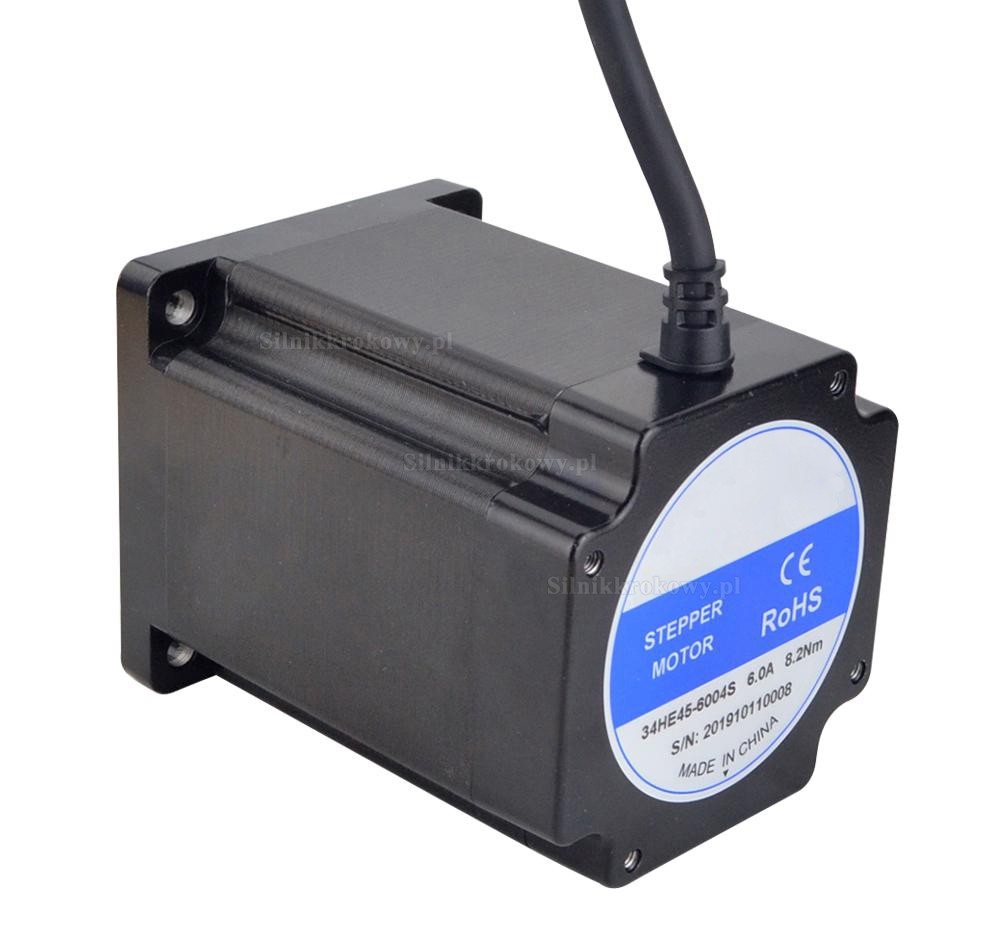

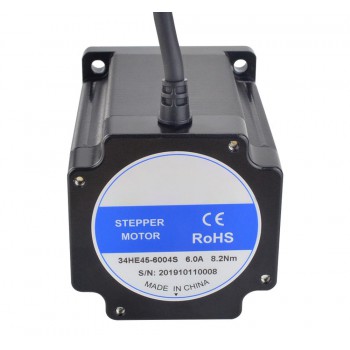

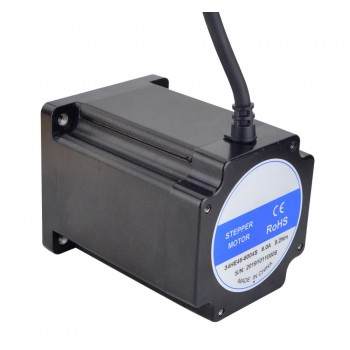

Silnik krokowy Nema 34 serii E 34HE45-6004S 1,8 stopnia 8,2 Nm 6,0 A 4 przewody
Nasza cena:188,32zł
Silnik krokowy Nema 34 serii E 34HE45-6004S 1,8 stopnia 8,2 Nm 6,0 A 4 przewody
Silnik krokowy Nema 34 (model 34HE45-6004S) oferuje moment trzymania 8,2 Nm oraz kąt kroku 1,8°. Prąd znamionowy na fazę wynosi 6,0 A, a rezystancja fazowa 0,51 Ω. Indukcyjność to 5,1 mH ± 20% (1 kHz). Wymiary: 86 x 86 mm (rama), długość korpusu 114 mm, średnica wału Φ14 mm, długość wału 37 mm.
Specyfikacja elektryczna
- Numer części producenta: 34HE45-6004S
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 8,2 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,51 omów± 10%
- Indukcyjność: 5,1 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 114 mm

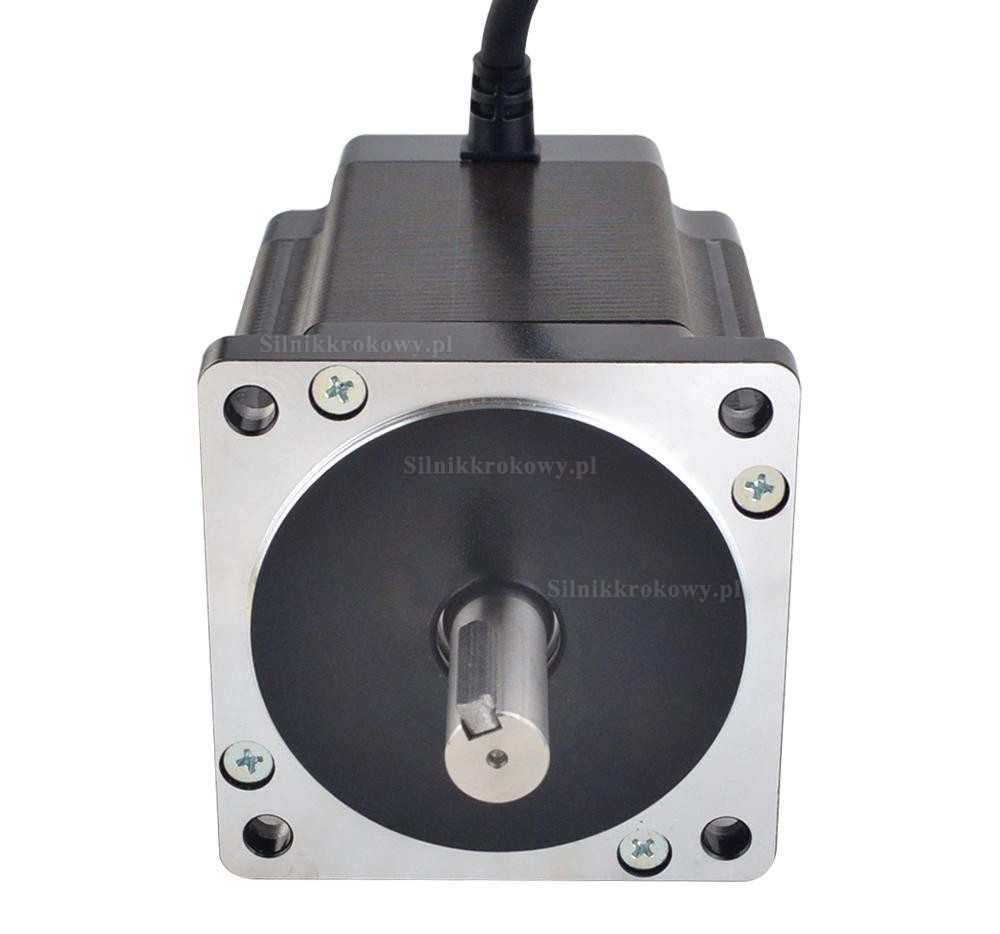

- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500 mm
- Waga: 3,7 kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 820 |
| Indukcyjność (mH) | 5,1 |
| Rezystancja fazowa (om) | 0,51 |
| Prąd znamionowy (A) | 6,0 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 114 |
| Wymiary ramy (mm) | 86 x 86 |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 3700 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
