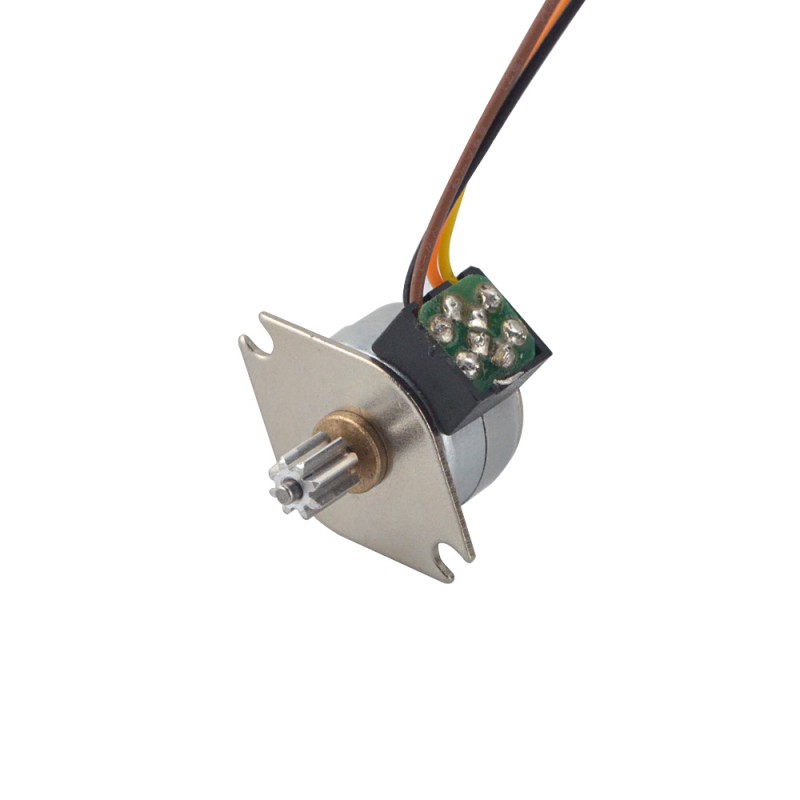

Silnik krokowy obrotowy PM Φ15x12mm 15PM20L02 18 stopni 3,43 mN.m 0,4 A 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:22,89zł
Silnik krokowy obrotowy PM Φ15x12mm 15PM20L02 18 stopni 3,43 mN.m 0,4 A 4 przewody
Specyfikacja elektryczna
- Numer części producenta: 15PM20L02
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 2
- Kąt kroku: 18 stopnia
- Prąd znamionowy na fazę: 0,4 A
- Moment trzymania: 3,43 mN.m
- Moment blokujący: 0,98 mN.m
- Rezystancja fazowa 30,5 ± 7% omów(20 ℃)
- Indukcyjność: 6 mH ± 20%(1KHz)
- Bezwładność wirnika: poniżej 1,0 g.cm2
- Żywotność: 3000 godz. min(20 ℃,500 pps)
Dane fizyczne
- Wymiary ramy: Φ15 mm
- Długość korpusu: 12 mm
- Średnica wału: Φ1,5 mm
- Długość wału: 8 mm
- Liczba wyprowadzeń: 4 ze złączem Molex 51021 1,25
- Długość wyprowadzeń: 90 mm
- Waga: 10,3 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Brązowy
|
Pomarańczowy
|
Żółty
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 0,486 |
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 30,5 |
| Prąd znamionowy (A) | 0,4 |
| Kąt kroku (°) | 18 |
| Liczba faz | 2 |
| Moment blokujący (mN.m) | 0,98 |
| Moment blokujący (uncji cala) | 0,139 |
| Specyfikacja fizyczna | |
| Wymiary ramy (mm) | Φ15 |
| Długość wyprowadzeń (mm) | 90 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | Φ1,5 |
| Długość wału (mm) | 8 |
