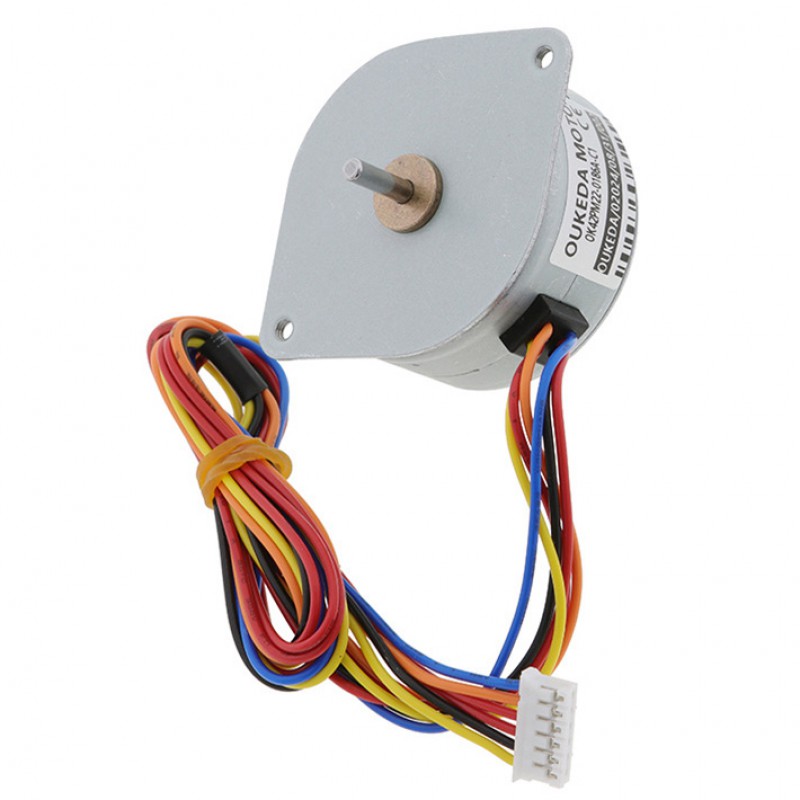

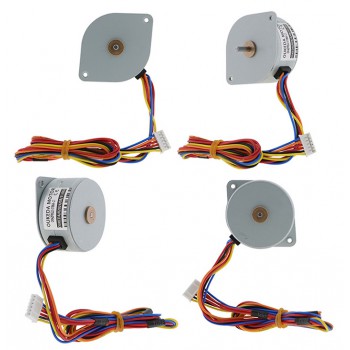

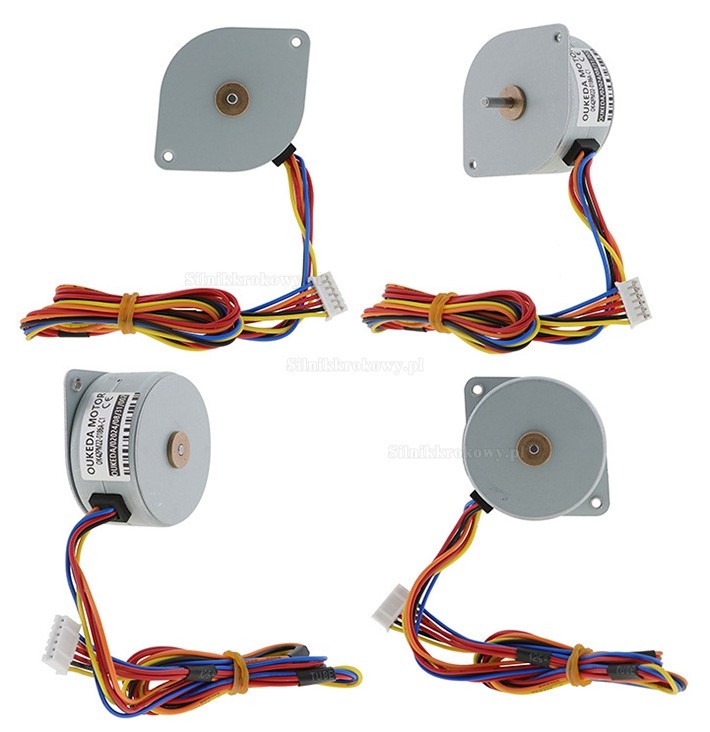

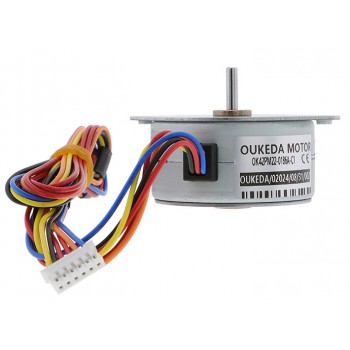

Oukeda PM42 silnik krokowy obrotowy z magnesem trwałym OK42PM22-0186A-C1 7,5 stopnia 4,90 Ncm 12 V 6 przewodów
Jest to 4-fazowy silnik krokowy obrotowy z magnesem trwałym (PM) o kącie skoku 7,5° i momencie przytrzymania 4,90 Ncm. Pracuje przy napięciu 12 VDC i charakteryzuje się prądem fazowym 171 mA. Posiada obudowę o średnicy Φ42 mm, wał o średnicy 3 mm oraz połączenie 6-przewodowe. Silnik jest przystosowany do zastosowań precyzyjnych, takich jak małe systemy automatyki i robotyka.
Specyfikacja elektryczna:
Numer części producenta:OK42PM22-0186A-C1
Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
Liczba faz: 4
Kąt kroku: 7,5 stopnia
Prąd fazowy: 171mA
Napięcie fazowe:12VDC
Moment trzymania:4,90 Ncm
Moment blokujący:0,98 Ncm
Rezystancja fazowa: 70± 7% omów(25 ℃)
Indukcyjność: 50,93mH ± 20%

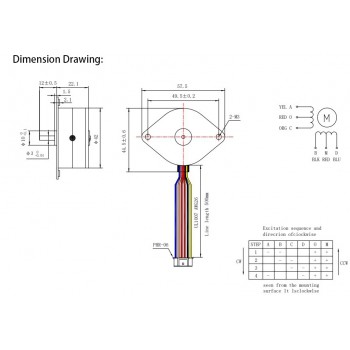

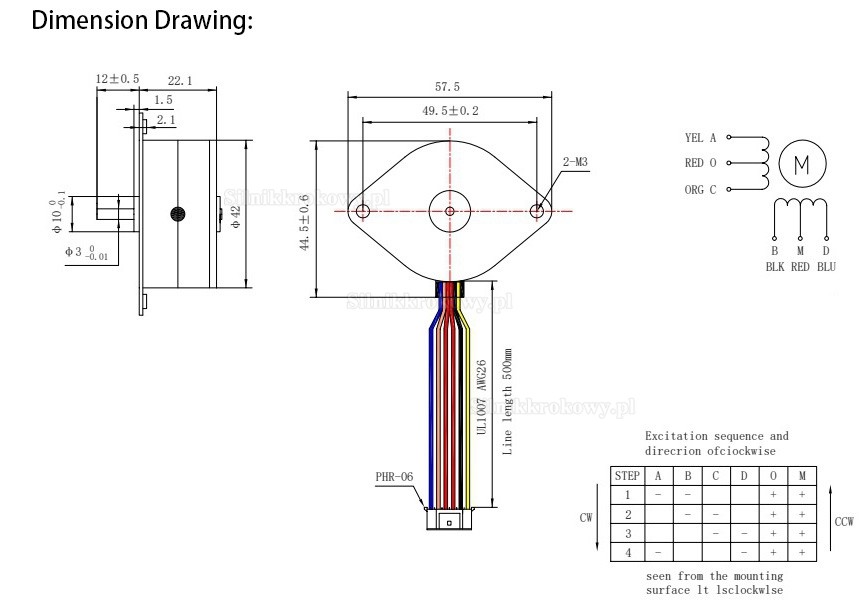

Dane fizyczne:
Wymiary ramy: Φ42 mm
Długość korpusu: 22,1 mm
Średnica wału: Φ3 mm
Długość wału: 12 mm
Liczba wyprowadzeń: 6
Długość wyprowadzeń: 240 mm
Waga:100g;
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 4,90 |
| Moment trzymania (uncji cala) | 6,94 |
| Indukcyjność (mH) | 50,93 |
| Rezystancja fazowa (om) | 70 |
| Liczba faz | 4 |
| Prąd fazowy (A) | 0,171 |
| Napięcie fazowe (V) | 12 |
| Kąt kroku (°) | 7,5 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 22,1 |
| Wymiary ramy (mm) | Φ42 |
| Długość wyprowadzeń (mm) | 240 |
| Średnica wału (mm) | 3 |
| Długość wału (mm) | 12 |
| Typ wału | O |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 100 |
| Liczba wyprowadzeń | 6 |
