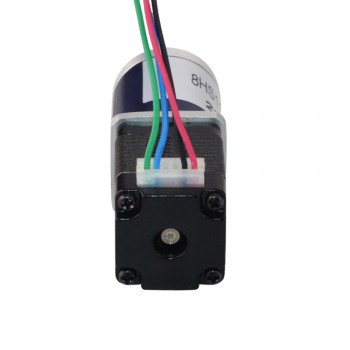

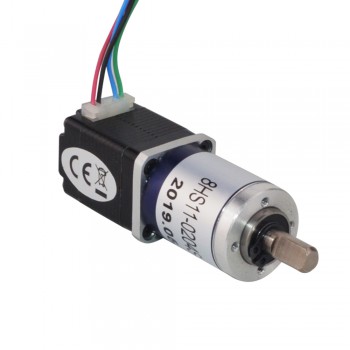

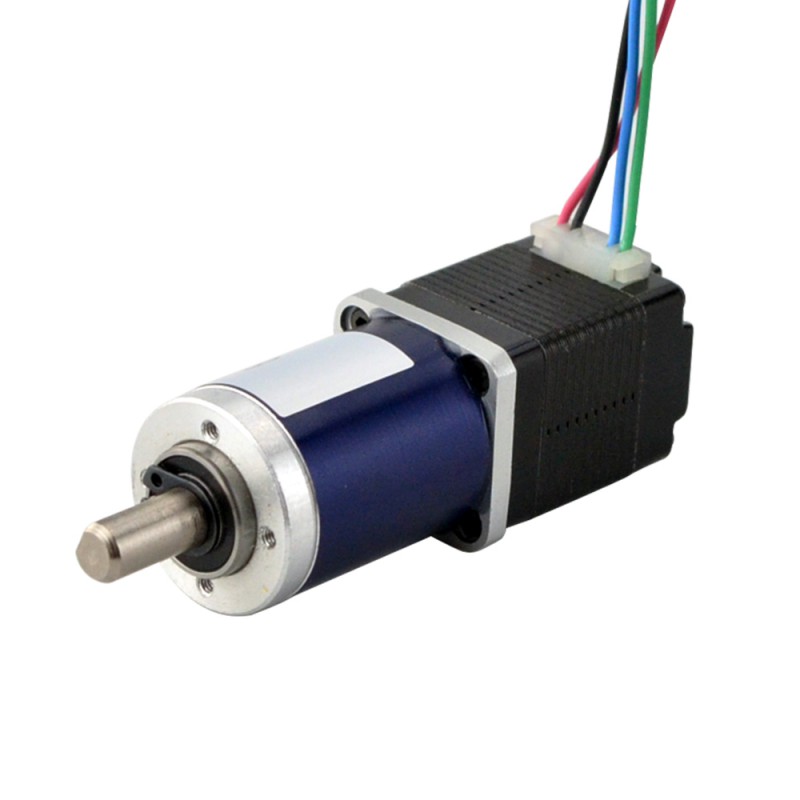

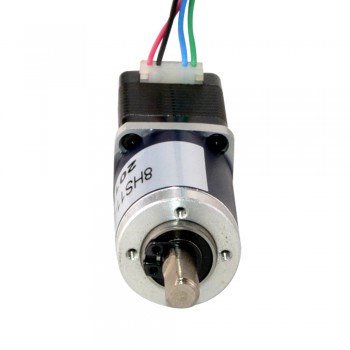

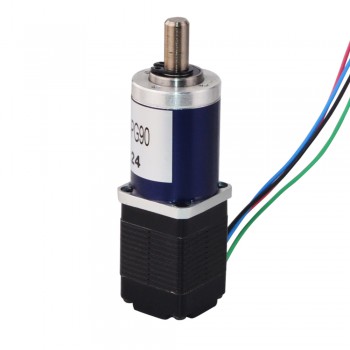

Silnik krokowy z przekładnią Nema 8 8HS11-0204S-PG90 L=28mm z przekładnia planetarna 90:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:210,20zł
Silnik krokowy z przekładnią Nema 8 8HS11-0204S-PG90 L=28mm z przekładnia planetarna 90:1
Specyfikacja elektryczna
- Numer części producenta: 8HS11-0204S-PG90
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,02 stopnia
- Moment trzymania bez przekładni: 1,6 Ncm
- Prąd znamionowy na fazę: 0,2 A
- Rezystancja fazowa 24 omów
- Indukcyjność: 8 mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 90.25: 1
- Sprawność: 73%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 0,9 Nm
- Dopuszczalny moment obrotowy: 2 Nm
- Maksymalne obciążenie osiowe wału: 5 N
- Maksymalne obciążenie promieniowe wału: 25 N
Dane fizyczne
- Wymiary ramy: 22 x 22 mm
- Długość przekładni: 30,95 mm
- Średnica wału: Φ6 mm
- Długość wału: 15 mm
- Długość cięcia w kształcie litery D: 9 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300 mm
- Waga: 86 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Sprawność | 73% |
| Przełożenie | 90,25:1 |
| Długość przekładni (mm) | 30,95 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 90 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 127,5 |
| Dopuszczalny moment obrotowy (Ncm) | 200 |
| Dopuszczalny moment obrotowy (uncji cala) | 283,2 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 1,6 |
| Moment trzymania bez przekładnią (uncji cala) | 2,266 |
| Indukcyjność (mH) | 8 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 8 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 24 |
| Prąd znamionowy (A) | 0,2 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 15 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
