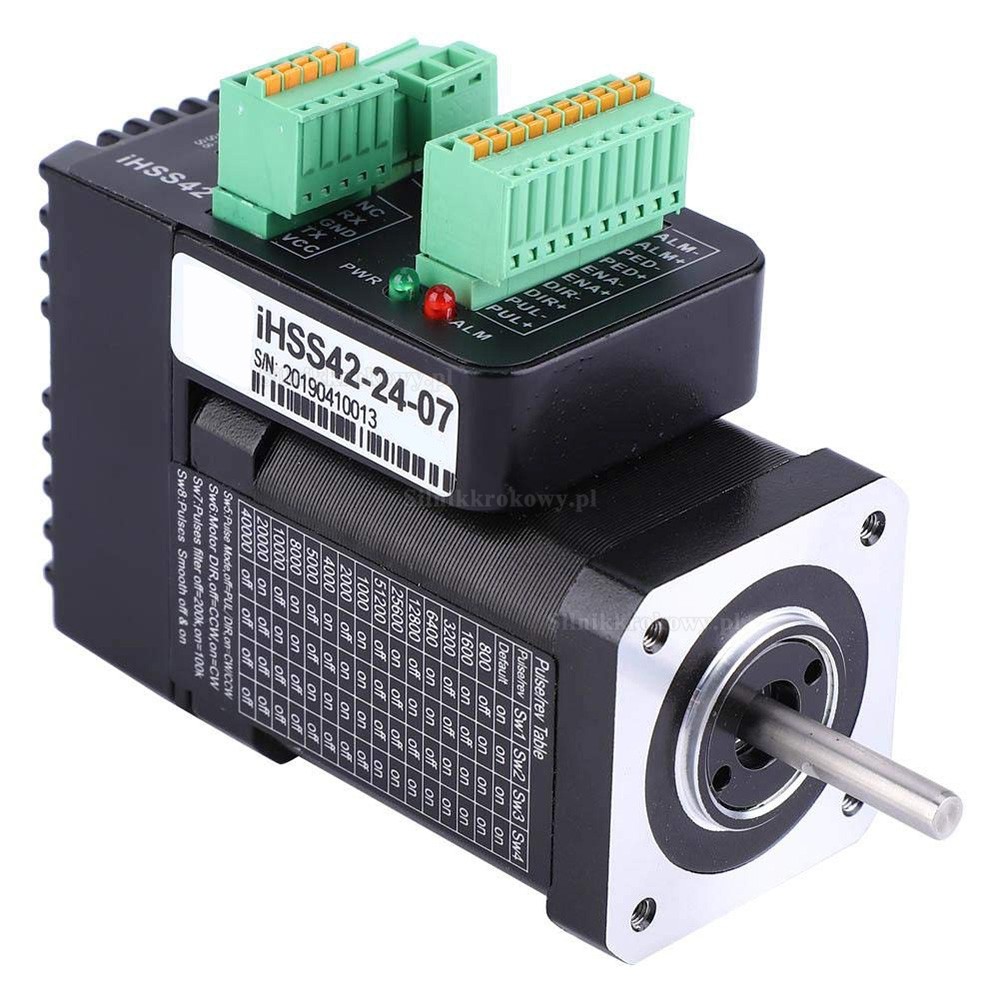

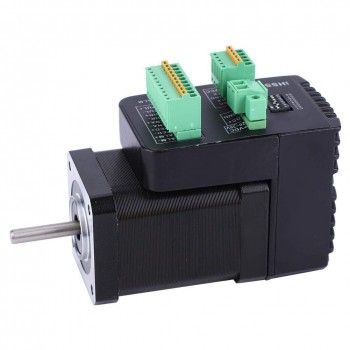

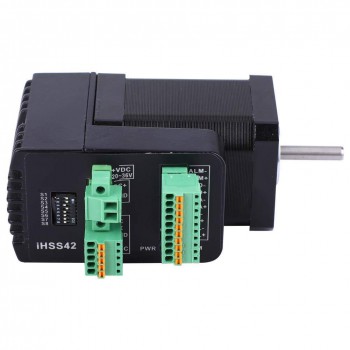

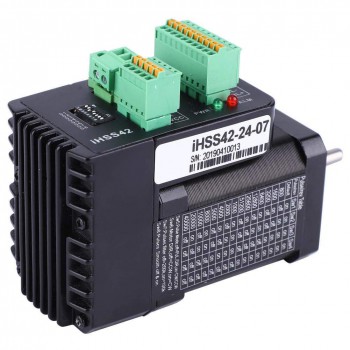

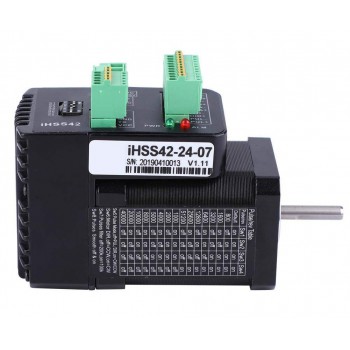

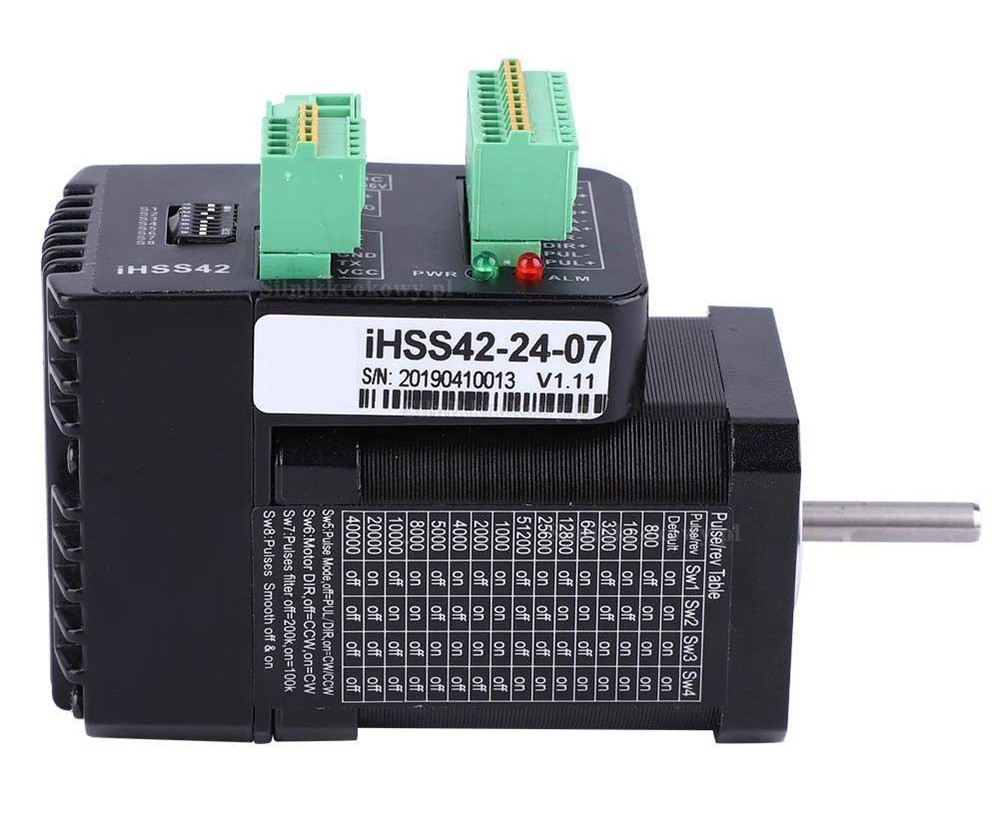

Silnik krokowy z zamkniętą pętlą i sterownikiem Nema17 JMC iHSS42-24-07 1,8 stopnia 0,7 Nm 24 V 2 fazy

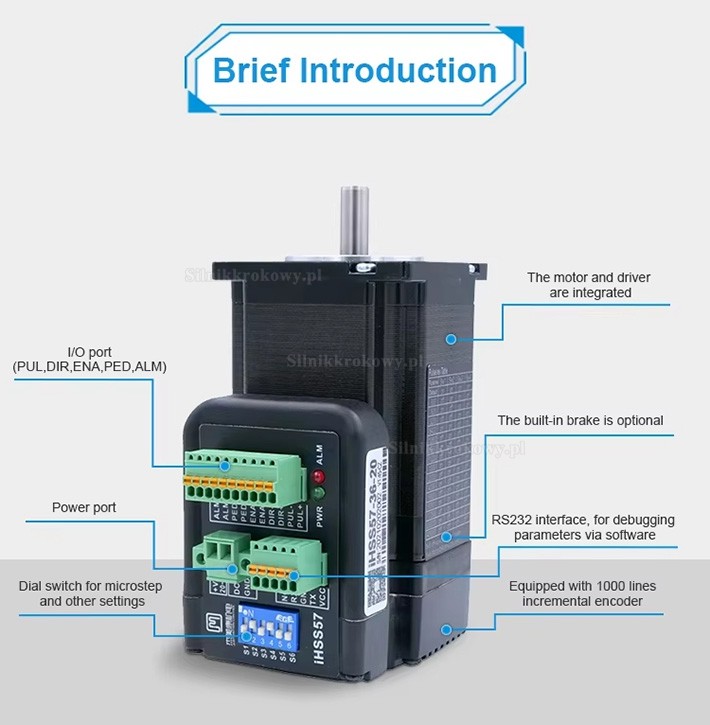

Te silniki krokowe stanowią jednostkę złożoną z silnika krokowego, enkodera i sterownika, co czyni system ekonomicznym i bardzo kompaktowym. Ocena pozycji realizowana jest przez enkoder optyczny o 1000 liniach; w przypadku wystąpienia odchylenia pozycji, jest ono natychmiast kompensowane przez elektronikę, co zapobiega utracie kroków.

Cechy:

Brak strat krokowych i wysoka dokładność położenia dzięki sprzężeniu zwrotnemu położenia;

Wyjście błędu umożliwia reakcję na błędy;

Cicha i równomierna praca silnika przy niskich prędkościach pozwala uniknąć rezonansów;

Wysoka wydajność dzięki technologii sterowania zmiennym prądem;

Zintegrowane zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe i detekcja spadku napięcia zwiększają bezpieczeństwo;

Nie wymaga strojenia jak w przypadku serwosilników;

Proste sterowanie za pomocą standardowych sygnałów impulsowych/kierunkowych (PUL/DIR) i sygnału zezwolenia;

Kompaktowy rozmiar ułatwia instalację;

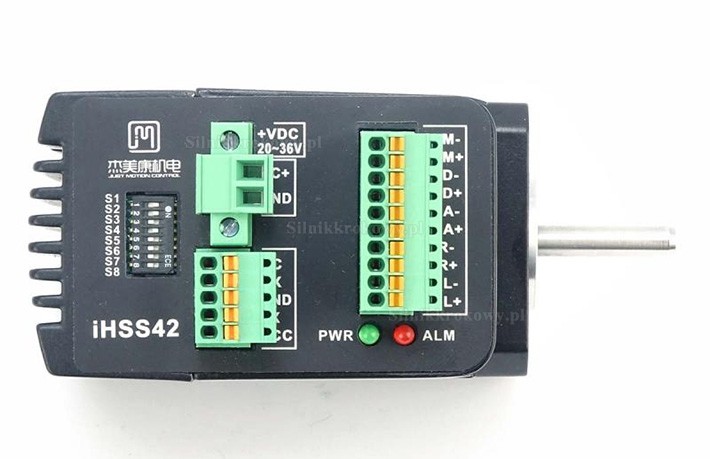

2 diody LED sygnalizacyjne – zielona i czerwona – wskazują stan napędu;

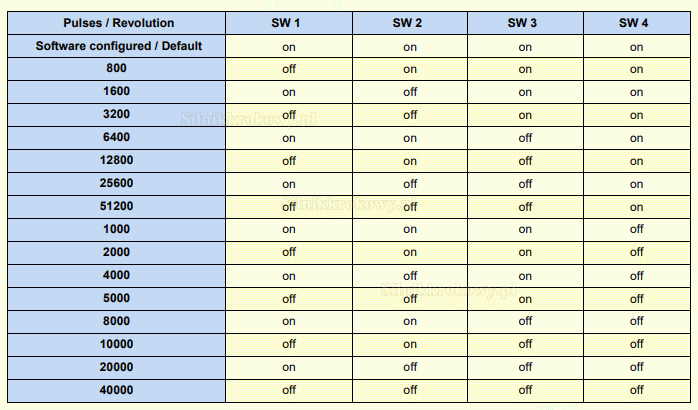

Ustawienia można wprowadzać za pomocą przełączników DIP lub oprogramowania;

Parametry można przesyłać do komputera przez RS232;

Zastosowania:

Nadaje się do małych frezarek, drukarek 3D, tokarek, robotów, nawijarek lub ogólnego pozycjonowania.

Kompatybilny ze sterownikami CNC, takimi jak Beamicon, Estlcam, Mach3, Eding, Linuxcnc i wieloma innymi.

Specyfikacja elektryczna:

Numer części producenta:iHSS42-24-07

Liczba faz:2

Kąt kroku:1,8 stopnia

Dokładność kąta kroku:±0,09°

Moment trzymania:0,7Nm

Prąd znamionowy na fazę:1,2A

Napięcie znamionowe:24VDC

Zasilanie:20-36VDC;

Enkodery:1000 linii

Rezystancja/faza:4Ω±10%

Indukcyjność/faza:10MH±20%

Maks. wzrost temperatury:80℃

Bezwładność wirnika:77g.cm²

Wytrzymałość dielektryczna:500VDC

Rezystancja izolacji:100MOHM (500VDC);

Luz promieniowy:maks. 0,025mm (obciążenie 450 g);

Luz osiowy:maks. 0,075mm (obciążenie 920 g);

Klasa izolacji:B

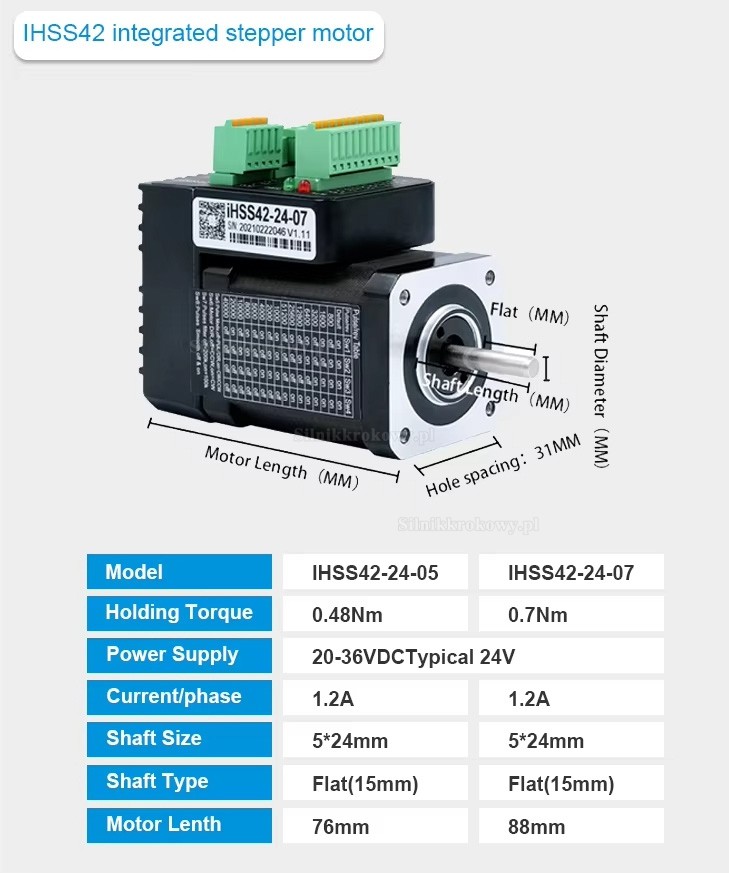

Dane fizyczne:

Wymiary ramy: 42 x 42mm

Długość korpusu:76mm

Długość wału:24 mm

Średnica wału: Φ5 mm

Długość cięcia w kształcie litery D:15mm

Waga: 0,6kg;
