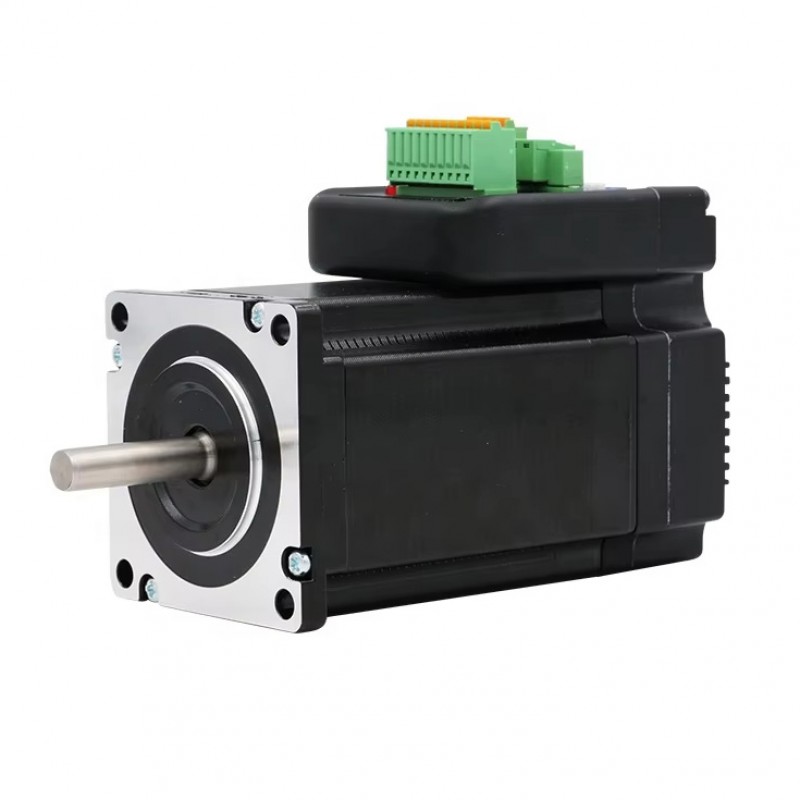

Silnik krokowy z zamkniętą pętlą i sterownikiem Nema23 JMC IHSS60-36-30-30/31/SC 1,8 stopnia 3 Nm 5 A 36 V 2 fazy

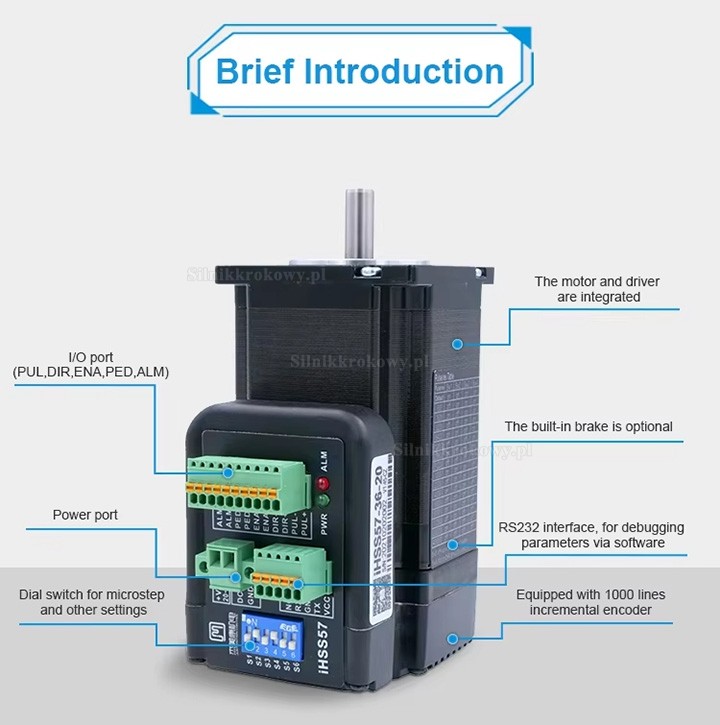

Dwuczęściowy silnik i sterownik w jednej jednostce, oszczędzający miejsce. Pełne sprzężenie zwrotne, precyzyjna kontrola pozycji i prędkości dla wymagających zastosowań. Enkoder o wysokiej rozdzielczości zapewnia dokładność pozycjonowania. Podwójne sterowanie impulsowe, zapewniające płynną i precyzyjną pracę.

Cechy:

Zintegrowany, kompaktowy rozmiar oszczędzający miejsce;

Bez utraty kroku, wysoka dokładność pozycjonowania;

100% znamionowego momentu obrotowego wyjściowego;

Technologia sterowania zmiennym prądem, wysoka wydajność prądowa;

Niewielkie wibracje, płynny i niezawodny ruch przy niskiej prędkości;

Wewnętrzna kontrola przyspieszania i zwalniania, znaczna poprawa płynności uruchamiania i zatrzymywania silnika.

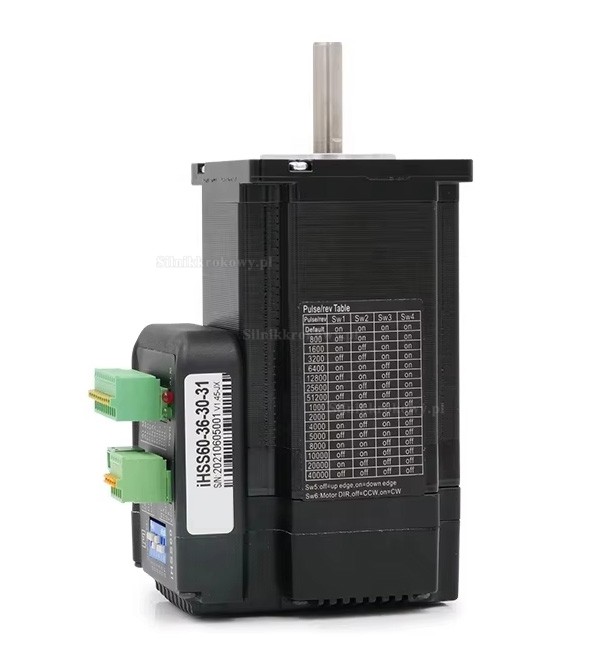

Zdefiniowane przez użytkownika mikrokroki;

Brak możliwości dostosowania w zastosowaniach ogólnych;

Zabezpieczenie przed przetężeniem, przepięciem i błędem położenia;

Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci.

Zastosowania:

Nadaje się do małych frezarek, drukarek 3D, tokarek, robotów, nawijarek lub ogólnego pozycjonowania.

Kompatybilny ze sterownikami CNC, takimi jak Beamicon, Estlcam, Mach3, Eding, Linuxcnc i wieloma innymi.

Specyfikacja elektryczna:

Numer części producenta:IHSS60-36-30-30/31/SC

Liczba faz:2

Kąt kroku:1,8 stopnia

Dokładność kąta kroku:±0,09°

Moment trzymania:3Nm(424,83 uncji cala)

Prąd znamionowy na fazę:5A

Napięcie znamionowe:24VDC

Zasilanie:20-50VDC(typowo 36 V)

Linia enkodera: 1000 linii

Rezystancja/faza:0,43Ω±10%

Indukcyjność/faza:2MH±20%

Maks. wzrost temperatury:80℃

Wytrzymałość dielektryczna:500VDC

Bezwładność wirnika:690g.cm²

Częstotliwość impulsów: maks. 200 kHz

Luz promieniowy:maks. 0,025 mm (obciążenie 450 g)

Luz osiowy:maks. 0,075 mm (obciążenie 920 g);

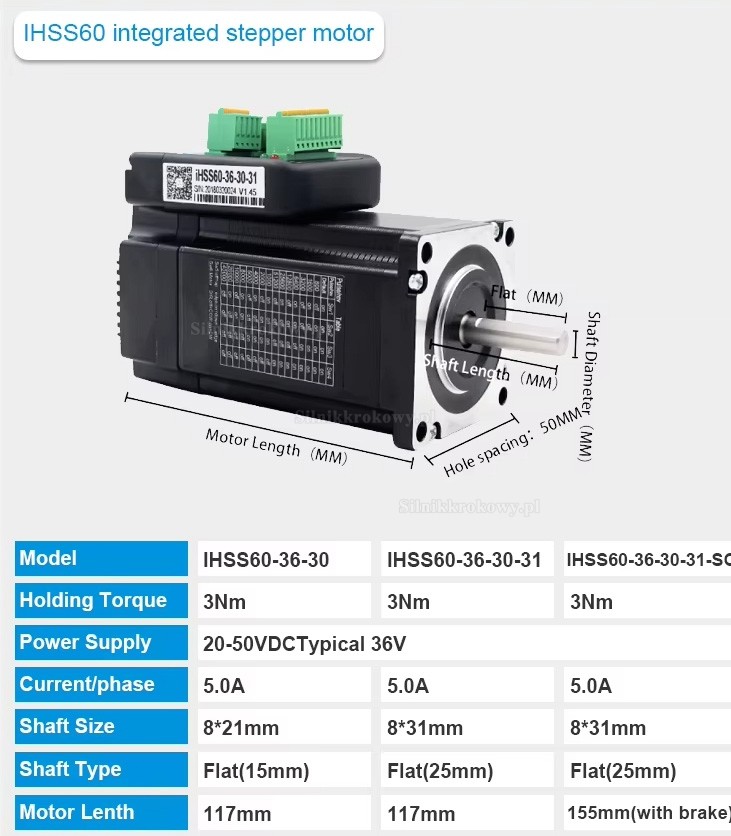

Dane fizyczne:

Wymiary ramy: 57 x 57mm

Długość korpusu:117mm/117mm/ 155mm(z hamulcem)

Długość wału:21 mm/31mm/31mm

Średnica wału: Φ8mm

Długość cięcia w kształcie litery D:15mm/25mm

Waga: 1,15kg/1,55hk/1,75kg;
