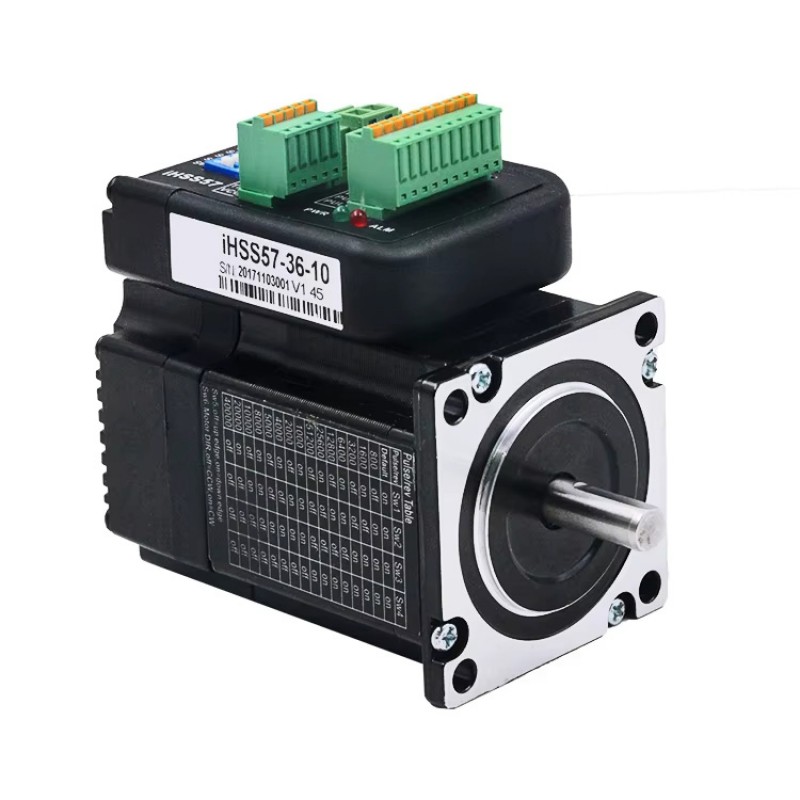

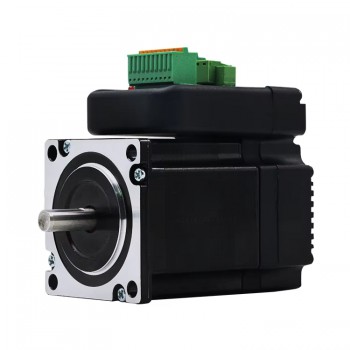

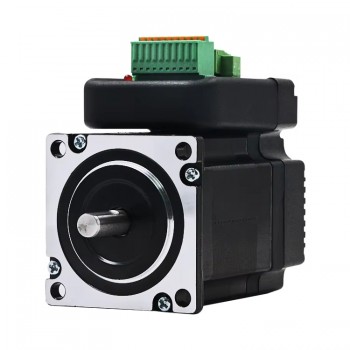

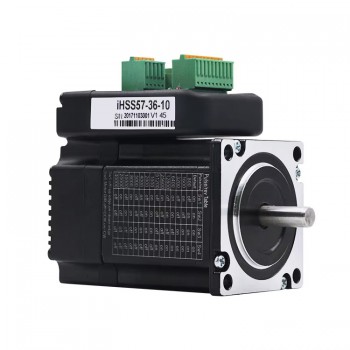

Silnik krokowy z zamkniętą pętlą i sterownikiem Nema23 JMC IHSS57-36-10/20/SC 1,8 stopnia 1 Nm/2 Nm/3 Nm 4 A/5 A 36 V, 2 fazy

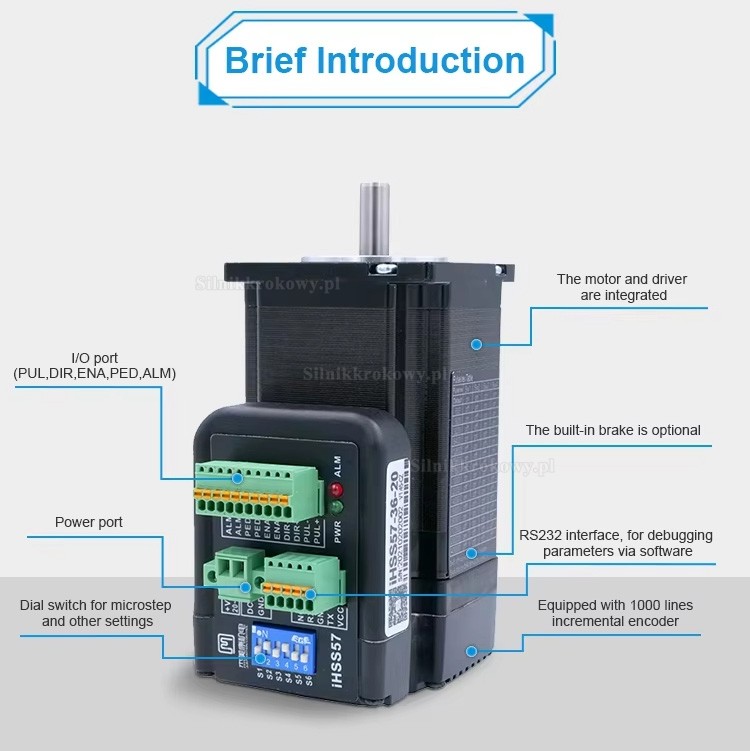

Dwuczęściowy silnik i sterownik w jednej jednostce, oszczędzający miejsce. Pełne sprzężenie zwrotne, precyzyjna kontrola pozycji i prędkości dla wymagających zastosowań. Enkoder o wysokiej rozdzielczości zapewnia dokładność pozycjonowania. Podwójne sterowanie impulsowe, zapewniające płynną i precyzyjną pracę.

Cechy:

Zintegrowany, kompaktowy rozmiar oszczędzający miejsce;

Bez utraty kroku, wysoka dokładność pozycjonowania;

100% znamionowego momentu obrotowego wyjściowego;

Technologia sterowania zmiennym prądem, wysoka wydajność prądowa;

Niewielkie wibracje, płynny i niezawodny ruch przy niskiej prędkości;

Wewnętrzna kontrola przyspieszania i zwalniania, znaczna poprawa płynności uruchamiania i zatrzymywania silnika.;

Zdefiniowane przez użytkownika mikrokroki;

No adjustment in general applications;

Zabezpieczenie przed przetężeniem, przepięciem i błędem położenia;

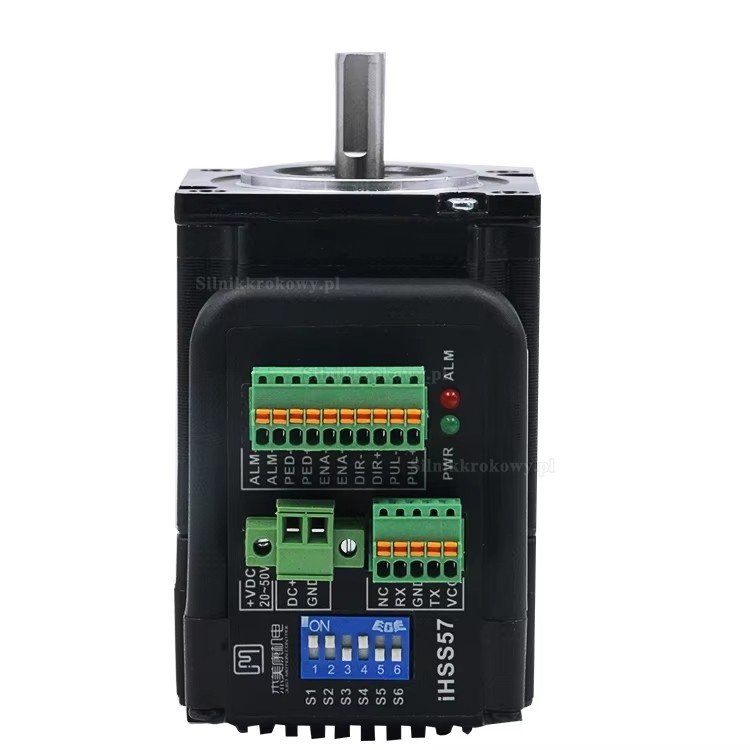

Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci.

Zastosowania:

Nadaje się do małych frezarek, drukarek 3D, tokarek, robotów, nawijarek lub ogólnego pozycjonowania.

Kompatybilny ze sterownikami CNC, takimi jak Beamicon, Estlcam, Mach3, Eding, Linuxcnc i wieloma innymi.

Specyfikacja elektryczna:

Numer części producenta:IHSS57-36-10

Liczba faz:2

Kąt kroku:1,8 stopnia

Dokładność kąta kroku:±0,09°

Moment trzymania:1Nm

Prąd znamionowy na fazę:4A

Napięcie znamionowe:36VDC

Zasilanie:24-50VDC(typowo 36 V)

Encoder line: 1000 linii

Rezystancja/faza:0,44Ω±10%

Indukcyjność/faza:1,4MH±20%

Maks. wzrost temperatury:80℃

Wytrzymałość dielektryczna:500VDC

Bezwładność wirnika:280g.cm²

Częstotliwość impulsów: maks. 200 kHz

Luz promieniowy:maks. 0,025mm (obciążenie 450 g)

Luz osiowy:maks. 0,075mm (obciążenie 920 g);

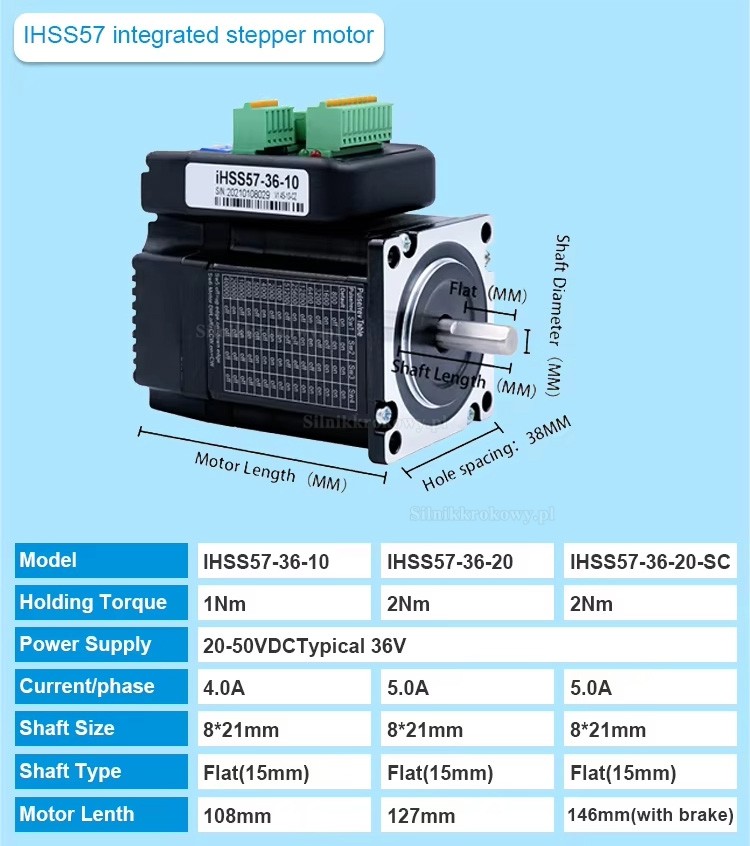

Dane fizyczne:

Wymiary ramy: 57 x 57mm

Długość korpusu:108mm

Długość wału:21 mm

Średnica wału: Φ8mm

Długość cięcia w kształcie litery D:15mm

Waga: 0,95kg;
