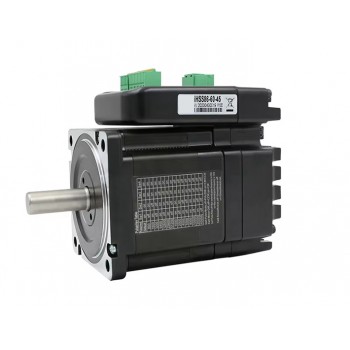

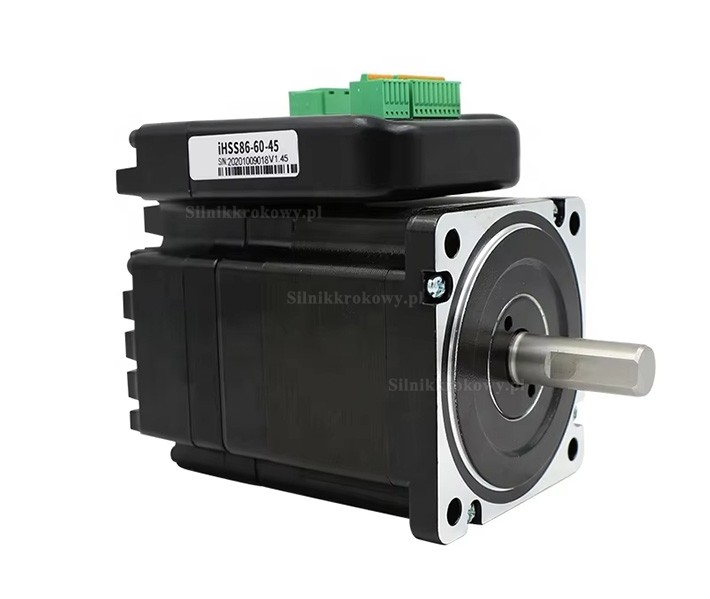

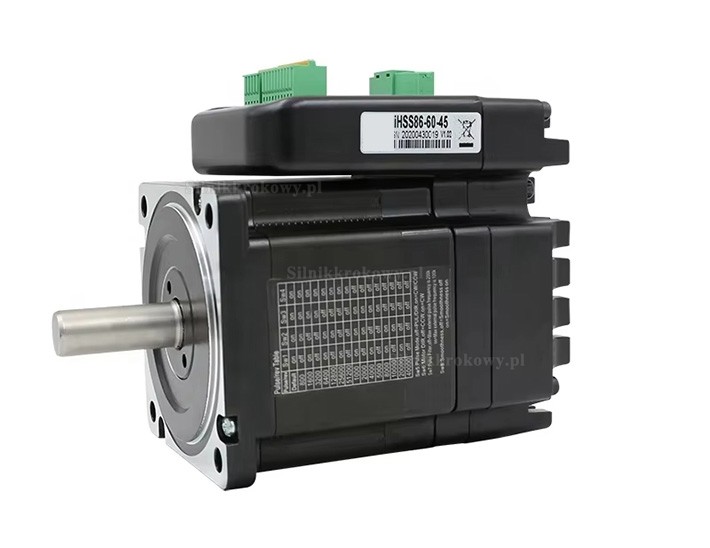

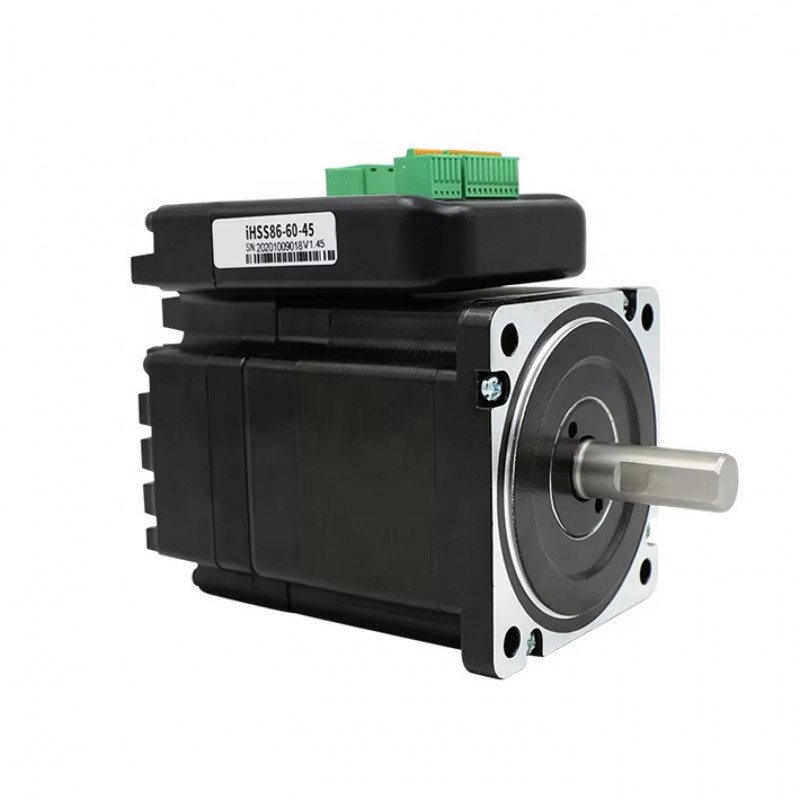

Silnik krokowy z zamkniętą pętlą i sterownikiem Nema23 JMC IHSS86-60-45 1,8 stopnia 4,5 Nm 6 A 60 V 2 fazy

Zintegrowany silnik krokowy z zamkniętą pętlą JMC NEMA 34 IHSS86-60-45 oferuje kompaktową konstrukcję, oszczędzającą miejsce podczas montażu. Zapewnia wysoką dokładność pozycjonowania bez utraty kroków, wykorzystując technologię sterowania zmiennym prądem dla efektywnej pracy. Silnik pracuje płynnie z minimalnymi wibracjami, nawet przy niskich prędkościach, i posiada wbudowaną kontrolę przyspieszania i hamowania dla lepszej wydajności rozruchu i zatrzymania. Obsługuje mikrokroki definiowane przez użytkownika oraz zawiera zabezpieczenia przed przeciążeniem prądowym, przepięciem i błędem pozycji. Diodowe wskaźniki sygnalizują status pracy: zielony dla pracy, czerwony dla trybu ochrony lub offline.

Cechy:

Zintegrowany, kompaktowy rozmiar oszczędzający miejsce;
Bez utraty kroku, wysoka dokładność pozycjonowania;
Technologia sterowania zmiennym prądem, wysoka wydajność prądowa;
Niewielkie wibracje, płynny i niezawodny ruch przy niskiej prędkości;
Wewnętrzna kontrola przyspieszania i zwalniania, znaczna poprawa płynności uruchamiania i zatrzymywania silnika.
Zdefiniowane przez użytkownika mikrokroki;
No adjustment in general applications;
Zabezpieczenie przed przetężeniem, przepięciem i błędem położenia;
Zielone światło oznacza pracę, a czerwone – zabezpieczenie lub wyłączenie z sieci.

Zastosowania:

Nadaje się do małych frezarek, drukarek 3D, tokarek, robotów, nawijarek lub ogólnego pozycjonowania.
Kompatybilny ze sterownikami CNC, takimi jak Beamicon, Estlcam, Mach3, Eding, Linuxcnc i wieloma innymi.

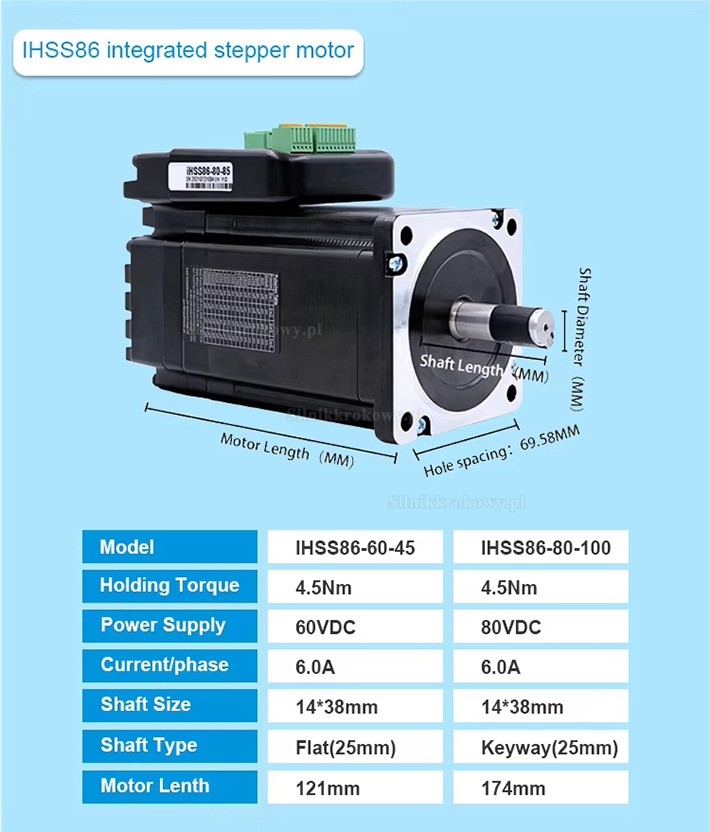

Specyfikacja elektryczna:

Numer części producenta:IHSS86-60-45
Liczba faz:2
Kąt kroku:1,8 stopnia
Dokładność kąta kroku:±0,09°
Moment trzymania:4,5Nm(637,25 uncji cala)
Prąd znamionowy na fazę:6A
Napięcie znamionowe:60VDC
Zasilanie:60VDC
Linia enkodera: 1000 linii
Rezystancja/faza:0,43Ω±10%
Indukcyjność/faza:2,7MH±20%
Maks. wzrost temperatury:80℃
Wytrzymałość dielektryczna:500VDC
Bezwładność wirnika:690g.cm²
Częstotliwość impulsów: maks. 200 kHz
Luz promieniowy:maks. 0,025 mm (obciążenie 450 g)
Luz osiowy:maks. 0,075 mm (obciążenie 920 g);

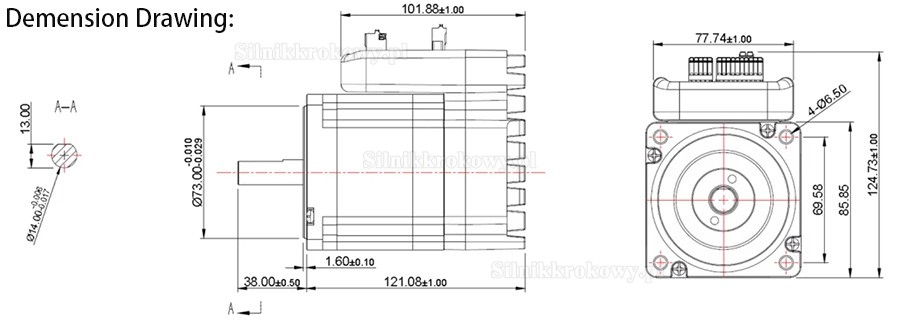

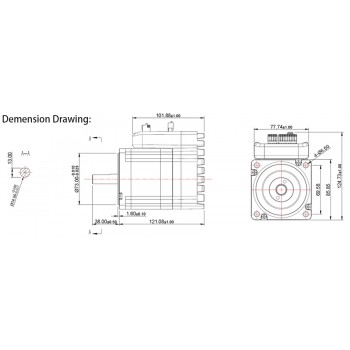

Dane fizyczne:

Wymiary ramy: 86 x 86mm
Długość korpusu:121mm
Długość wału:38mm
Średnica wału: Φ14mm
Długość cięcia w kształcie litery D:25mm
Waga: 3,1kg;
