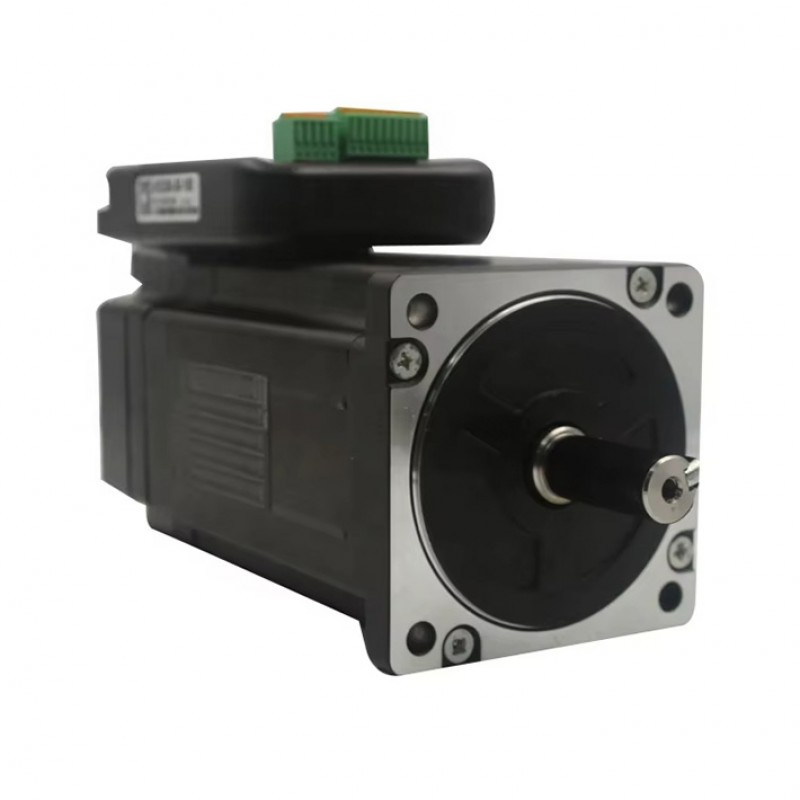

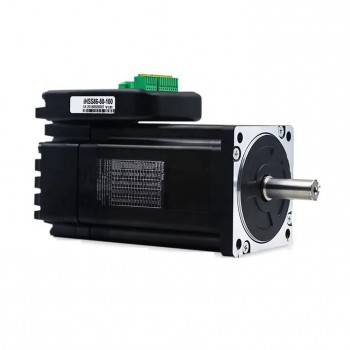

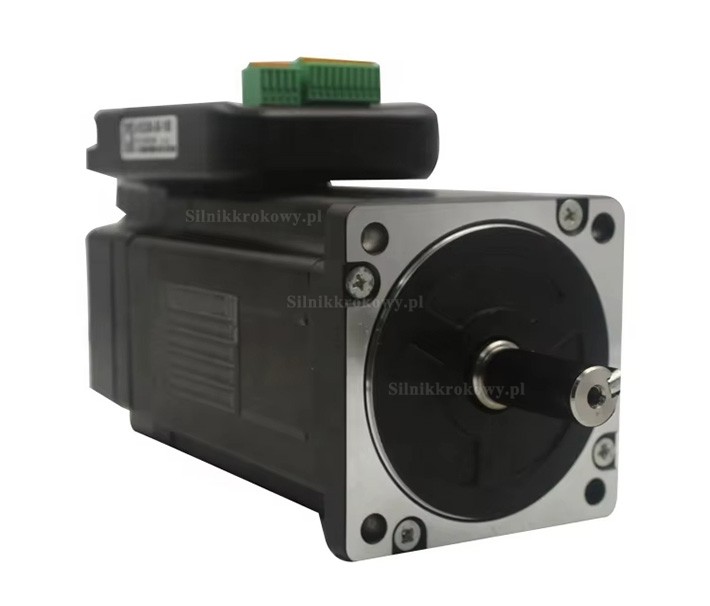

Silnik krokowy z zamkniętą pętlą i sterownikiem Nema23 JMC iHSS86-80-100 1,8 stopnia 9,8 Nm 6A 80V 2 fazy

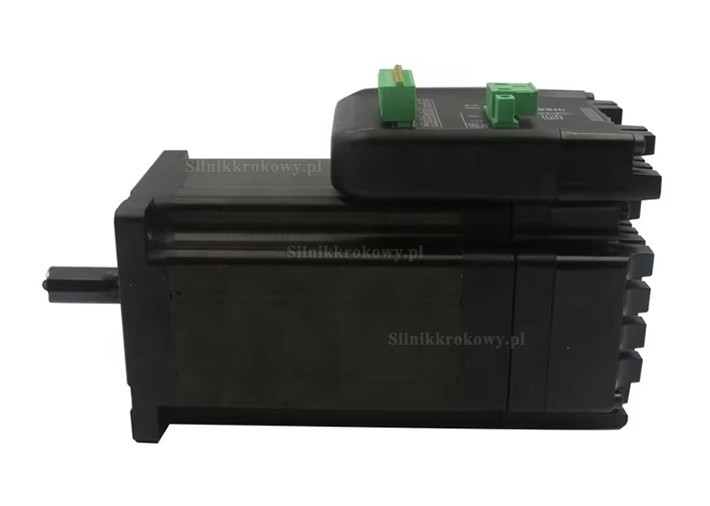

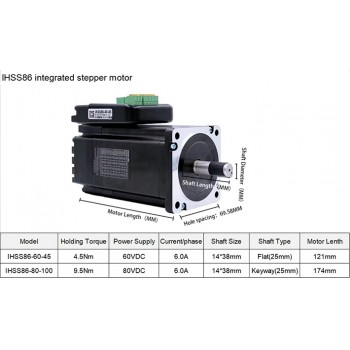

Zintegrowany silnik krokowy z zamkniętą pętlą JMC NEMA 34 iHSS86-80-100 charakteryzuje się kompaktową konstrukcją, efektywnie wykorzystującą przestrzeń, oraz zapewnia wysoką dokładność pozycjonowania bez utraty kroków. Wykorzystuje sterowanie zmiennym prądem dla efektywnej pracy i gwarantuje płynny, niezawodny ruch z minimalnymi wibracjami, nawet przy niskich prędkościach. Silnik posiada wbudowaną kontrolę przyspieszania i hamowania dla poprawy płynności podczas rozruchu i zatrzymania. Obsługuje mikrokroki definiowane przez użytkownika oraz oferuje zabezpieczenia przed przeciążeniem prądowym, przepięciem i błędami pozycji. Status pracy jest sygnalizowany zielonym światłem podczas pracy oraz czerwonym w trybie ochrony lub offline.

Zastosowania:

Nadaje się do małych frezarek, drukarek 3D, tokarek, robotów, nawijarek lub ogólnego pozycjonowania.
Kompatybilny ze sterownikami CNC, takimi jak Beamicon, Estlcam, Mach3, Eding, Linuxcnc i wieloma innymi.

Specyfikacja elektryczna:

Numer części producenta:iHSS86-80-100
Liczba faz:2
Kąt kroku:1,8 stopnia
Dokładność kąta kroku:±0,09°

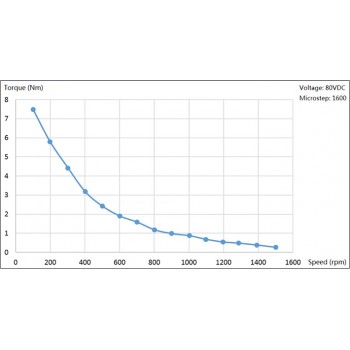

Moment trzymania:9,8N.m
Prąd znamionowy na fazę:6A
Napięcie znamionowe:80VDC
Linia enkodera: 1000 linii
Rezystancja/faza:0,43Ω±10%
Indukcyjność/faza:2,7MH±20%
Maks. wzrost temperatury:80℃
Wytrzymałość dielektryczna:500VDC
Bezwładność wirnika:690g.cm²
Częstotliwość impulsów: maks. 200 kHz
Luz promieniowy:maks. 0,025mm (obciążenie 450 g)
Luz osiowy:maks. 0,075mm (obciążenie 920 g);

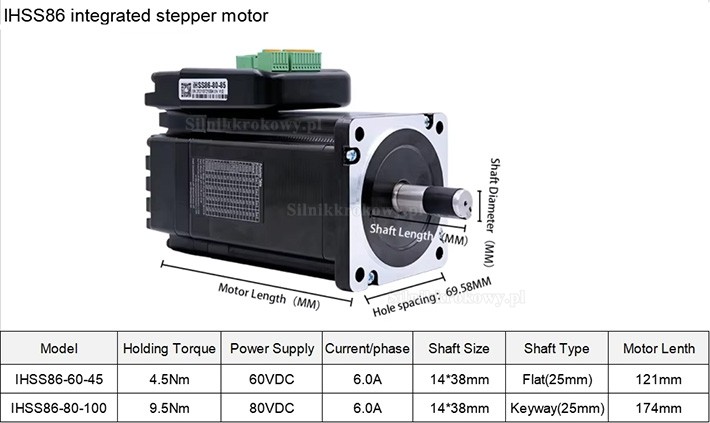

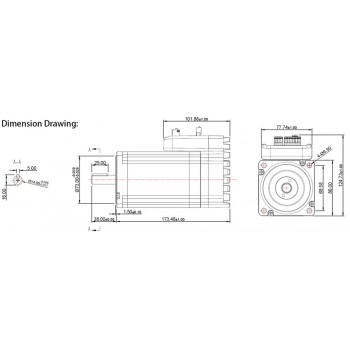

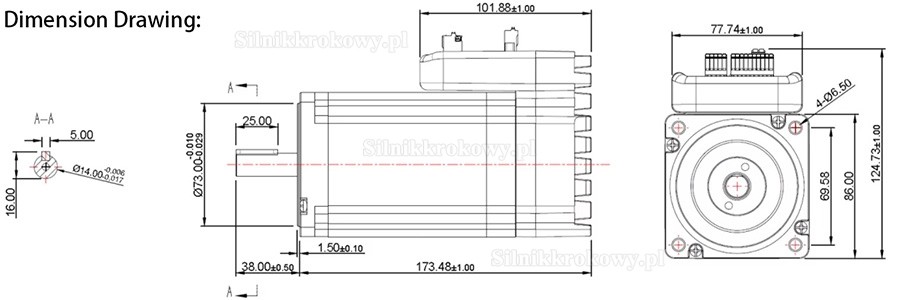

Dane fizyczne:

Wymiary ramy: 86 x 86mm
Długość korpusu:174mm
Długość wału:38mm
Średnica wału: Φ14mm
Długość wału wpustowego:25mm
Waga:5,7kg;
