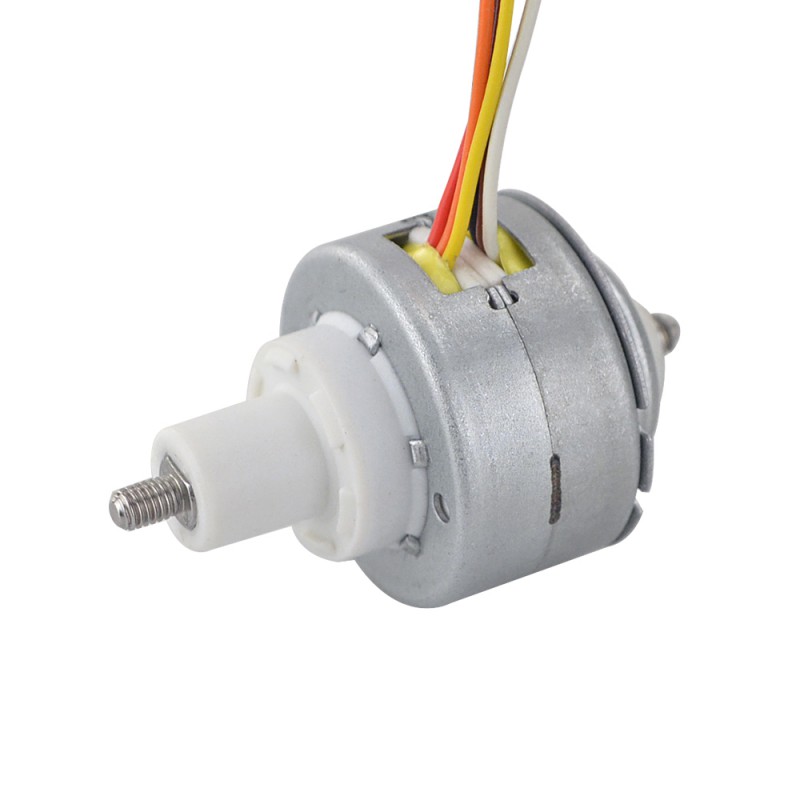

Uwięziony liniowy silnik krokowy pm Φ25,2x15mm 25LN24M01-333 skok na obrót 1mm skok 12mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:88,05zł
Uwięziony liniowy silnik krokowy pm Φ25,2x15mm 25LN24M01-333 skok na obrót 1mm skok 12mm
Specyfikacja elektryczna
- Numer części producenta: 25LN24M01-333
- Typ silnika: Silnik krokowy liniowy z magnesami trwałymi
- Liczba faz: 4
- Kąt kroku: 15 stopnia
- Prąd znamionowy na fazę: 0,23 A
- Siła ciągu: 7 N(130 Hz)
- Rezystancja fazowa 22 ± 7% omów(20 ℃)
- Indukcyjność: 4,3 mH ± 20%(1KHz)
- Stopień ochrony IP: IP34
- Żywotność: 1500000 cycles
Dane fizyczne
- Wymiary ramy: Φ25,2 mm
- Długość korpusu: 15 mm
- Droga przesuwu: 12 mm
- Średnica śruby pociągowej: Φ3,5 mm
- Skok/obrót: 1 mm
- Skok/krok: 0,0417 mm
- Liczba wyprowadzeń: 6 ze złączem PH-6Y
- Długość wyprowadzeń: 250 mm
- Waga: 37,5 g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Żółty
|
Pomarańczowy
|
Czerwony
|
Biały
|
Brązowy
|
Czarny
|
| Specyfikacja elektryczna | |
|---|---|
| Indukcyjność (mH) | 4,3 |
| Prąd znamionowy (A) | 0,23 |
| Kąt kroku (°) | 15 |
| Typ silnika | Uwięziony liniowy |
| Liczba faz | 4 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 15 |
| Wymiary ramy (mm) | Φ25,2 |
| Długość wyprowadzeń (mm) | 250 |
| Średnica śruby pociągowej (mm) | Φ3,5 |
| Liczba wyprowadzeń | 6 |
| Skok/obrót śruby pociągowej (mm) | 1 |
| Skok/krok (mm) | 0,0417 |
| Skok (mm) | 12 |
