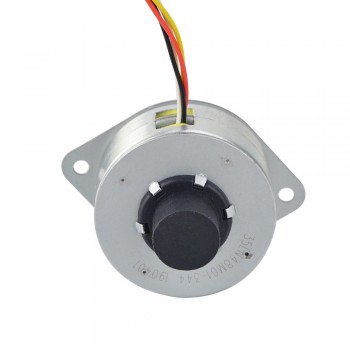

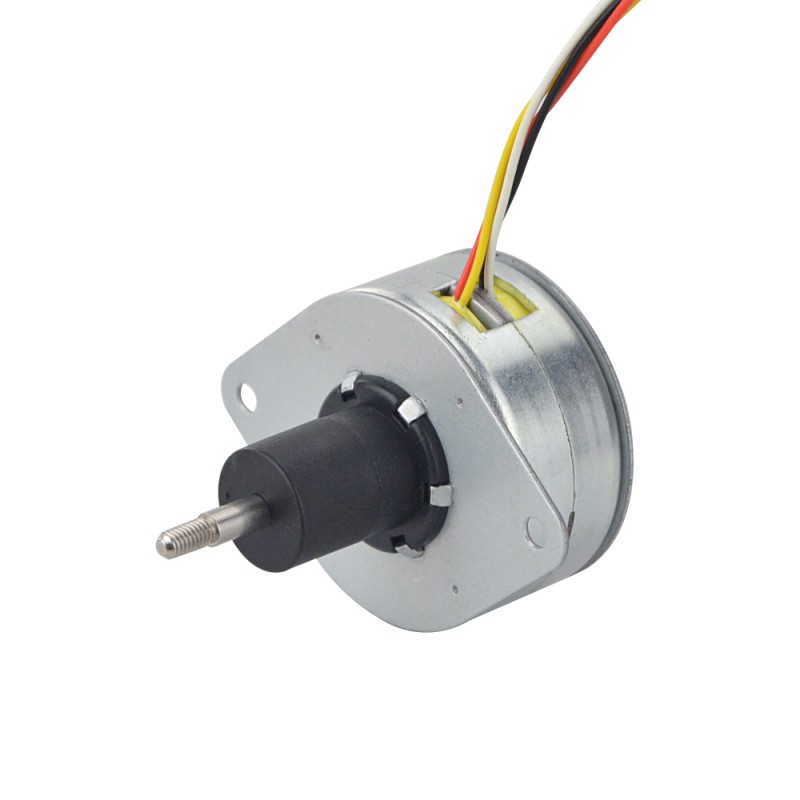

Uwięziony liniowy silnik krokowy pm Φ36x17,5mm 35LN48M01-344, skok na obrót 1,22mm, skok 5,3mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:105,70zł
Uwięziony liniowy silnik krokowy pm Φ36x17,5mm 35LN48M01-344, skok na obrót 1,22mm, skok 5,3mm
Specyfikacja elektryczna
- Numer części producenta: 35LN48M01-344
- Typ silnika: Silnik krokowy liniowy z magnesami trwałymi
- Liczba faz: 2
- Kąt kroku: 7,5 stopnia
- Prąd znamionowy na fazę: 0,6 A
- Siła ciągu: 100 N(79 Hz)
- Rezystancja fazowa 11 ± 7% omów(20 ℃)
- Indukcyjność: 8,2 mH ± 20%
- Stopień ochrony IP: IP30
- Żywotność: 1500000 cycles
Dane fizyczne
- Wymiary ramy: Φ36 mm
- Długość korpusu: 17,5 mm
- Droga przesuwu: 5,3 mm
- Średnica śruby pociągowej: Φ3,56 mm
- Skok/obrót: 1,22 mm
- Skok/krok: 0,0254 mm
- Liczba wyprowadzeń: 4
- Waga: 82 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Żółty
|
Czerwony
|
Biały
|
Czarny
|
| Specyfikacja elektryczna | |
|---|---|
| Indukcyjność (mH) | 8,2 |
| Rezystancja fazowa (om) | 11 |
| Prąd znamionowy (A) | 0,6 |
| Kąt kroku (°) | 7,5 |
| Typ silnika | Uwięziony liniowy |
| Liczba faz | 2 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 17,5 |
| Wymiary ramy (mm) | Φ36 |
| Średnica śruby pociągowej (mm) | Φ3,56 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 1,22 |
| Skok/krok (mm) | 0,0254 |
| Skok (mm) | 5,3 |
