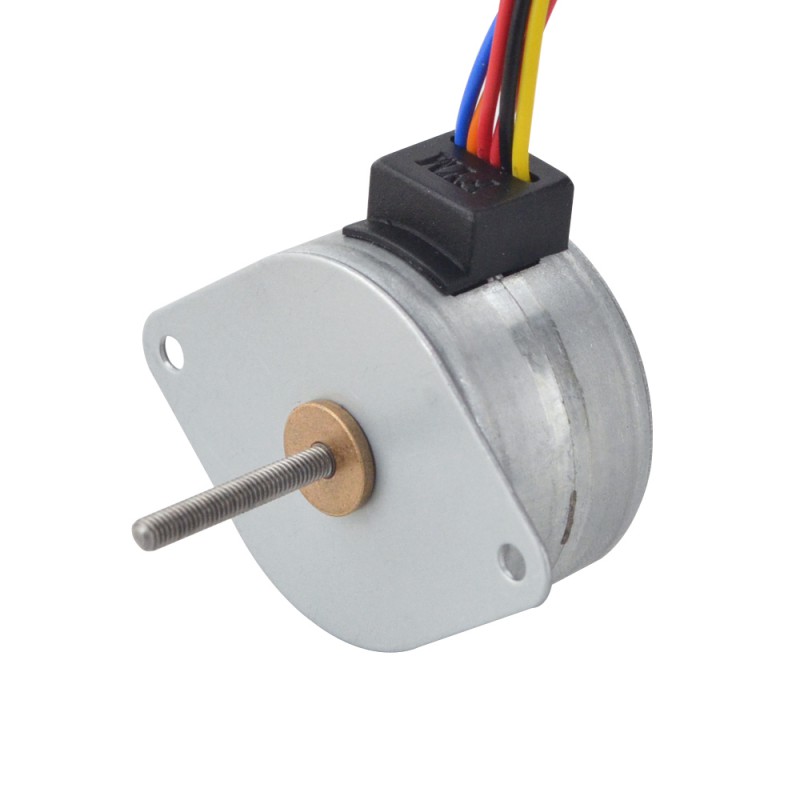

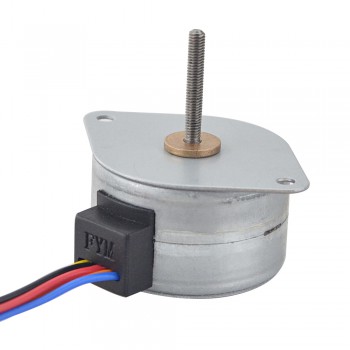

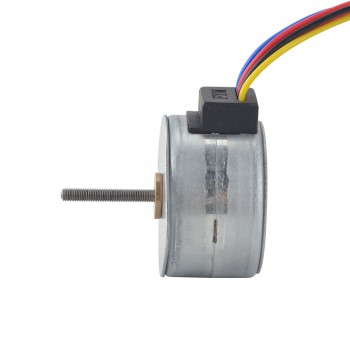

Zewnętrzny liniowy silnik krokowy pm Φ35x22mm 35LN24M01-122, skok na obrót 0,5mm, skok 21,5mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:49,34zł
Zewnętrzny liniowy silnik krokowy pm Φ35x22mm 35LN24M01-122, skok na obrót 0,5mm, skok 21,5mm
Specyfikacja elektryczna
- Numer części producenta: 35LN24M01-122
- Typ silnika: Zewnętrzny liniowy silnik krokowy z magnesem trwałym
- Liczba faz: 2
- Kąt kroku: 15 stopnia
- Prąd znamionowy na fazę: 0,28 A
- Moment trzymania: 44,1 mN.m
- Rezystancja fazowa 85 ± 7% omów(20 ℃)
- Indukcyjność: 32,9 mH ± 20%
- Żywotność: 3000 h
Dane fizyczne
- Wymiary ramy: Φ35 mm
- Długość korpusu: 22 mm
- Długość śruby pociągowej: 21,5 mm
- Średnica śruby pociągowej: Φ3 mm
- Skok/obrót: 0,5 mm
- Skok/krok: 0,0208 mm
- Liczba wyprowadzeń: 6 ze złączem PH-6Y
- Długość wyprowadzeń: 240 mm
- Waga: 89,7 g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Żółty
|
Czerwony
|
Pomarańczowy
|
Czarny
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 6,246 |
| Indukcyjność (mH) | 32,9 |
| Rezystancja fazowa (om) | 85 |
| Prąd znamionowy (A) | 0,28 |
| Kąt kroku (°) | 15 |
| Typ silnika | Zewnętrzny |
| Liczba faz | 2 |
| Moment trzymania (mN.m) | 44,1 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 22 |
| Wymiary ramy (mm) | Φ35 |
| Długość wyprowadzeń (mm) | 240 |
| Średnica śruby pociągowej (mm) | Φ3 |
| Długość śruby pociągowej (mm) | 21,5 |
| Liczba wyprowadzeń | 6 |
| Skok/obrót śruby pociągowej (mm) | 0,5 |
| Skok/krok (mm) | 0,0208 |
