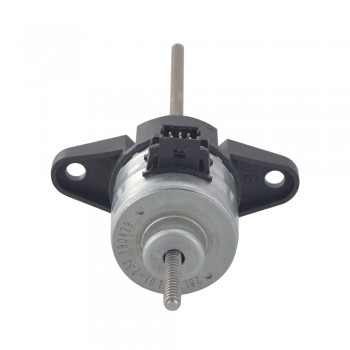

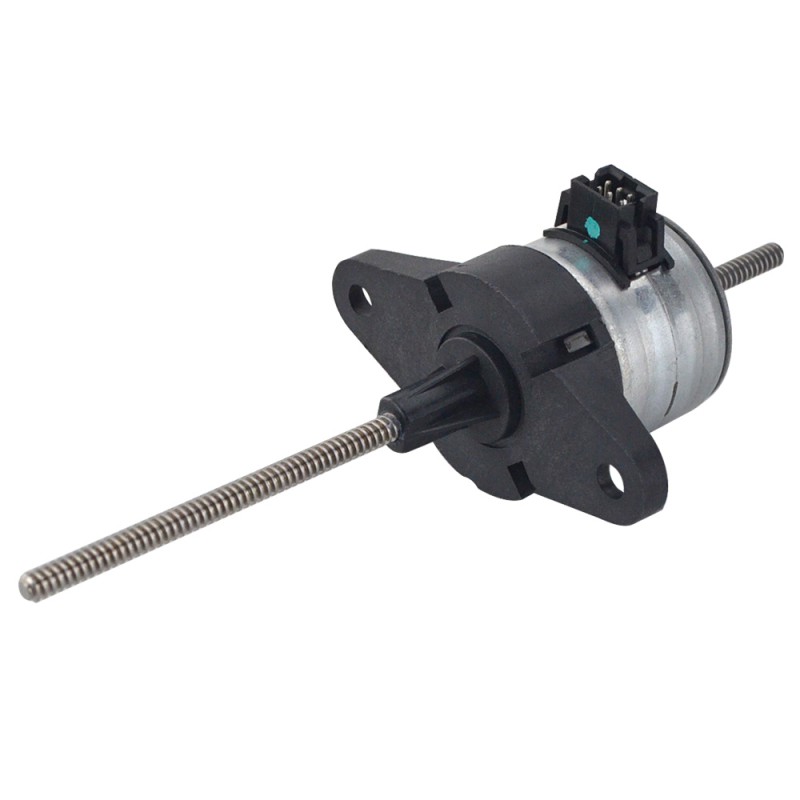

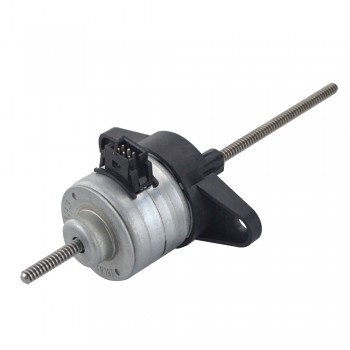

Liniowy silnik krokowy pm nieuchwytny Φ27x30,8mm 28LN24L01-233, skok na obrót 1mm skok 120mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:61,65zł
Liniowy silnik krokowy pm nieuchwytny Φ27x30,8mm 28LN24L01-233, skok na obrót 1mm skok 120mm
Specyfikacja elektryczna
- Numer części producenta: 28LN24L01-233
- Typ silnika: PM Non-Captive Linear Stepper
- Liczba faz: 2
- Kąt kroku: 15 stopnia
- Prąd znamionowy na fazę: 0,46 A
- Siła ciągu: 40 N(100 Hz)
- Rezystancja fazowa 10,8 ± 7% omów(20 ℃)
- Indukcyjność: 6 mH ± 20%
- Stopień ochrony IP: IP40
- Żywotność: 1500000 cycles
Dane fizyczne
- Wymiary ramy: Φ27 mm
- Długość korpusu: 30,8 mm
- Długość śruby pociągowej: 120 mm
- Średnica śruby pociągowej: Φ3,5 mm
- Skok/obrót: 1 mm
- Skok/krok: 0,0417 mm
- Liczba wyprowadzeń: 4
- Waga: 73,8 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
3
|
1
|
4
|
6
|
| Specyfikacja elektryczna | |
|---|---|
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 10,8 |
| Kąt kroku (°) | 15 |
| Typ silnika | Niezablokowany |
| Liczba faz | 2 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 30,8 |
| Wymiary ramy (mm) | Φ27 |
| Długość wyprowadzeń (mm) | 0,46 |
| Średnica śruby pociągowej (mm) | Φ3,5 |
| Długość śruby pociągowej (mm) | 120 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 1 |
| Skok/krok (mm) | 0,0417 |
