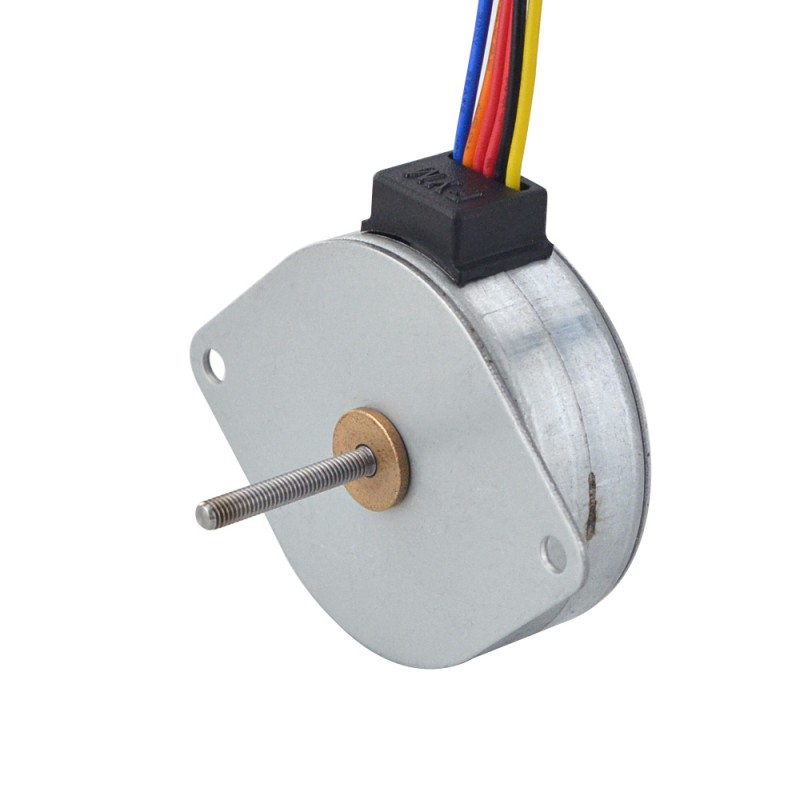

Zewnętrzny liniowy silnik krokowy pm Φ42x16,5mm 42LN48S01-122, skok na obrót 0,5mm, skok 21mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:52,85zł
Zewnętrzny liniowy silnik krokowy pm Φ42x16,5mm 42LN48S01-122, skok na obrót 0,5mm, skok 21mm
Specyfikacja elektryczna
- Numer części producenta: 42LN48S01-122
- Typ silnika: Zewnętrzny liniowy silnik krokowy z magnesem trwałym
- Liczba faz: 4
- Kąt kroku: 7,5 stopnia
- Prąd znamionowy na fazę: 0,4 A
- Moment trzymania: 53,9 mN.m
- Rezystancja fazowa 40 ± 7% omów(20 ℃)
- Indukcyjność: 20 mH ± 20%
- Żywotność: 3000 h
Dane fizyczne
- Wymiary ramy: Φ42 mm
- Długość korpusu: 16,5 mm
- Długość śruby pociągowej: 21 mm
- Średnica śruby pociągowej: Φ3 mm
- Skok/obrót: 0,5 mm
- Skok/krok: 0,0104 mm
- Liczba wyprowadzeń: 6 ze złączem PH-6Y
- Długość wyprowadzeń: 240 mm
- Waga: 100 g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Żółty
|
Czerwony
|
Pomarańczowy
|
Czarny
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 7,634 |
| Indukcyjność (mH) | 20 |
| Rezystancja fazowa (om) | 40 |
| Prąd znamionowy (A) | 0,4 |
| Kąt kroku (°) | 7,5 |
| Typ silnika | Zewnętrzny |
| Liczba faz | 4 |
| Moment trzymania (mN.m) | 53,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 16,5 |
| Wymiary ramy (mm) | Φ42 |
| Średnica śruby pociągowej (mm) | Φ3 |
| Długość śruby pociągowej (mm) | 21 |
| Liczba wyprowadzeń | 6 |
| Skok/obrót śruby pociągowej (mm) | 0,5 |
| Skok/krok (mm) | 0,0104 |
