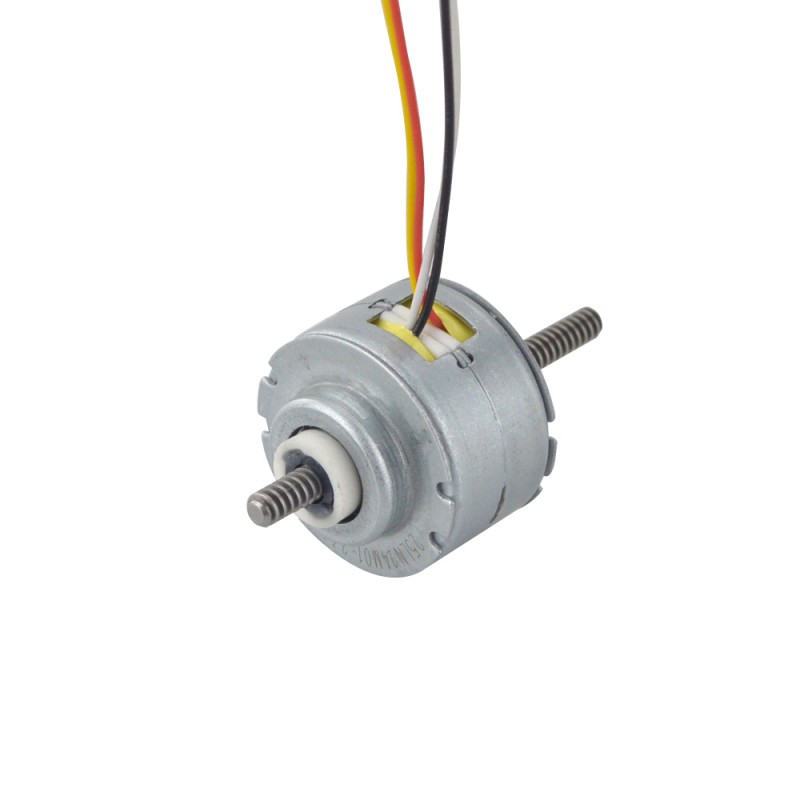

Uwięziony liniowy silnik krokowy pm Φ25x15,6mm 25LN24M01-233 skok na obrót 1mm skok 50mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:96,85zł
Uwięziony liniowy silnik krokowy pm Φ25x15,6mm 25LN24M01-233 skok na obrót 1mm skok 50mm
Specyfikacja elektryczna
- Numer części producenta: 25LN24M01-233
- Typ silnika: Silnik krokowy liniowy PM bez uwięzi
- Liczba faz: 2
- Kąt kroku: 15 stopnia
- Prąd znamionowy na fazę: 0,23 A
- Siła ciągu: 25 N(200 Hz)
- Rezystancja fazowa 53 ± 7% omów(20 ℃)
- Indukcyjność: 23,5 mH ± 20%
- Stopień ochrony IP: IP34
- Żywotność: 1500000 cycles
Dane fizyczne
- Wymiary ramy: Φ25 mm
- Długość korpusu: 15,6 mm
- Długość śruby pociągowej: 50 mm
- Średnica śruby pociągowej: Φ3,5 mm
- Skok/obrót: 1 mm
- Skok/krok: 0,0417 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 70 mm
- Waga: 37,6 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Żółty
|
Czerwony
|
Czerwony
|
Żółty
|
| Specyfikacja elektryczna | |
|---|---|
| Indukcyjność (mH) | 23,5 |
| Rezystancja fazowa (om) | 53 |
| Prąd znamionowy (A) | 0,23 |
| Kąt kroku (°) | 15 |
| Typ silnika | Niezablokowany |
| Liczba faz | 2 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 15,6 |
| Wymiary ramy (mm) | Φ25 |
| Długość śruby pociągowej (mm) | 50 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 1 |
| Skok/krok (mm) | 0,0417 |
