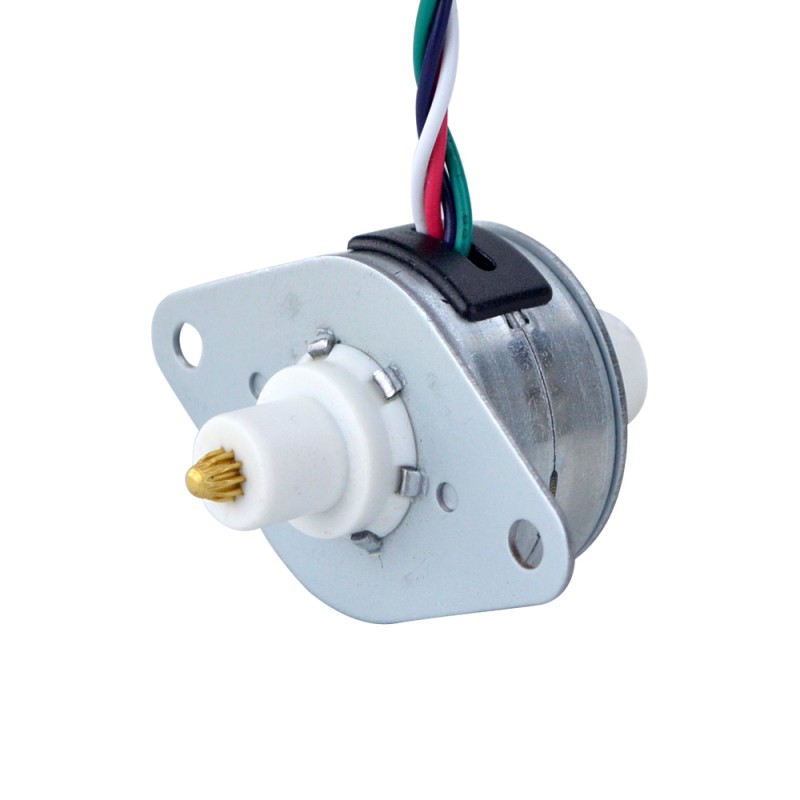

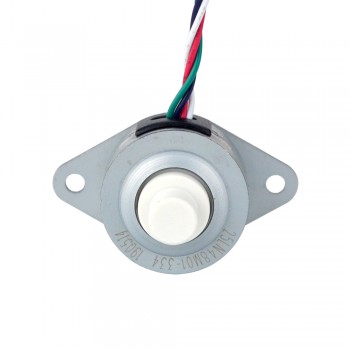

Uwięziony liniowy silnik krokowy pm Φ25,2x15mm 25LN48M01-334(1) 0,15A skok na obrót 1,22mm skok 13,5mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:88,05zł
Uwięziony liniowy silnik krokowy pm Φ25,2x15mm 25LN48M01-334(1) 0,15A skok na obrót 1,22mm skok 13,5mm
Specyfikacja elektryczna
- Numer części producenta: 25LN48M01-334
- Typ silnika: Silnik krokowy liniowy z magnesami trwałymi
- Liczba faz: 2
- Kąt kroku: 7,5 stopnia
- Prąd znamionowy na fazę: 0,15 A
- Siła ciągu: 9,8 N(300 Hz)
- Rezystancja fazowa 47 ± 7% omów(20 ℃)
- Indukcyjność: 17,8 mH ± 20%
- Stopień ochrony IP: IP34
- Żywotność: 1500000 cycles
Dane fizyczne
- Wymiary ramy: Φ25 mm
- Długość korpusu: 14,3 mm
- Droga przesuwu: 13,5 mm
- Średnica śruby pociągowej: Φ3,5 mm
- Skok/obrót: 1,22 mm
- Skok/krok: 0,0254 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 80 mm
- Waga: 30,5 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Zielony
|
Niebieski
|
Czerwony
|
Biały
|
| Specyfikacja elektryczna | |
|---|---|
| Indukcyjność (mH) | 17,8 |
| Rezystancja fazowa (om) | 47 |
| Prąd znamionowy (A) | 0,15 |
| Kąt kroku (°) | 7,5 |
| Typ silnika | Uwięziony liniowy |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 14,3 |
| Wymiary ramy (mm) | Φ25 |
| Długość wyprowadzeń (mm) | 80 |
| Średnica śruby pociągowej (mm) | Φ3,5 |
| Skok/krok (mm) | 0,0254 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 1,22 |
| Skok (mm) | 13,5 |
