Kontroler silnika krokowego 3-osiowego ST-6560 (obsługuje MACH3, KCAM4, EMC2)

Kontroler silnika krokowego 3-osiowego ST-6560 (obsługuje MACH3, KCAM4, EMC2)

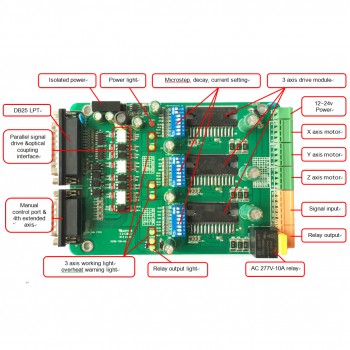

Najważniejsze cechy

• Układ Toshiba TB6560AHQ – Wysoka moc, maksymalny prąd 3,5 A
• Rozdzielczość: 1, 1/2, 1/8, 1/16 mikrokroku
• Napięcie robocze: DC12-DC30 V, napięcie znamionowe: 24 V
• Regulowany prąd: 100%, 75%, 50%, 20% pełnego prądu za pomocą wbudowanego przełącznika.
• Funkcja redukcji prądu w przypadku braku sygnału, zapobiegająca przegrzewaniu się silnika.
• Zbudowany z przekaźnika 227 V 10 A.
• W zestawie ręczny układ sterowania.
• Zabezpieczenie przed przeciążeniem, przetężeniem i przegrzaniem.
• Zabezpieczenie komputera poprzez zastosowanie izolacji zasilania (1000 V DC) i łącznika optoelektronicznego.
• Obsługuje większość równoległych oprogramowań MACH3, KCAM4, EMC2 itp.

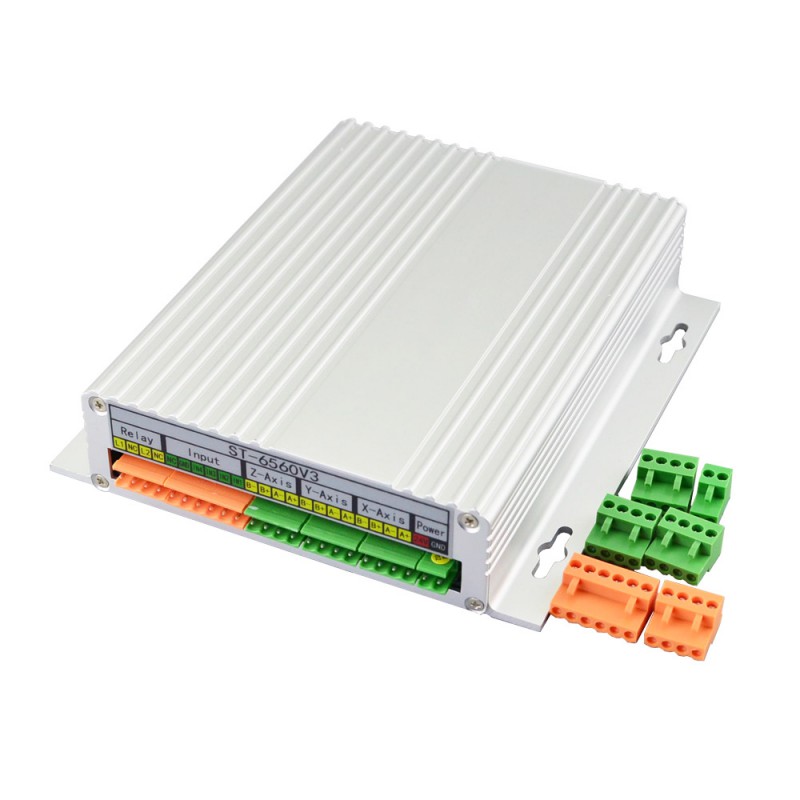

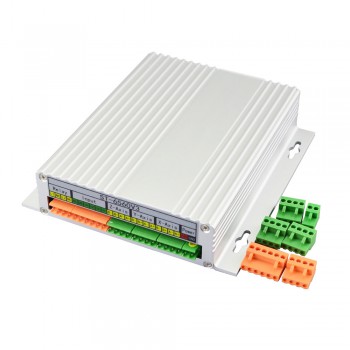

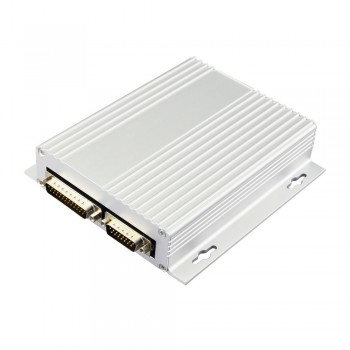

• Zamontowany w aluminiowej obudowie, zapewnia lepsze chłodzenie niż wentylator i bezpieczniejszą ochronę obwodów płytki.

Ostrzeżenie

• Upewnij się, że napięcie zasilania nie przekracza zakresu wejściowego napędu. Sprawdź dokładnie połączenia i upewnij się, że polaryzacja przewodu zasilającego jest prawidłowa.
• Nie ustawiaj wysokiego prądu dla małego silnika krokowego. Istnieje ryzyko uszkodzenia silnika.
• Odłącz silnik od obciążenia, jeśli nie jesteś pewien kierunku ruchu. Przed uruchomieniem silnika wyreguluj oś w środku.
• Nigdy nie odłączaj przewodu silnika, gdy źródło zasilania jest pod napięciem.

Zawartość opakowania

• 1 x ST-6560V3
• 1 x kabel DB25
• 1 x instrukcja na płycie CD
