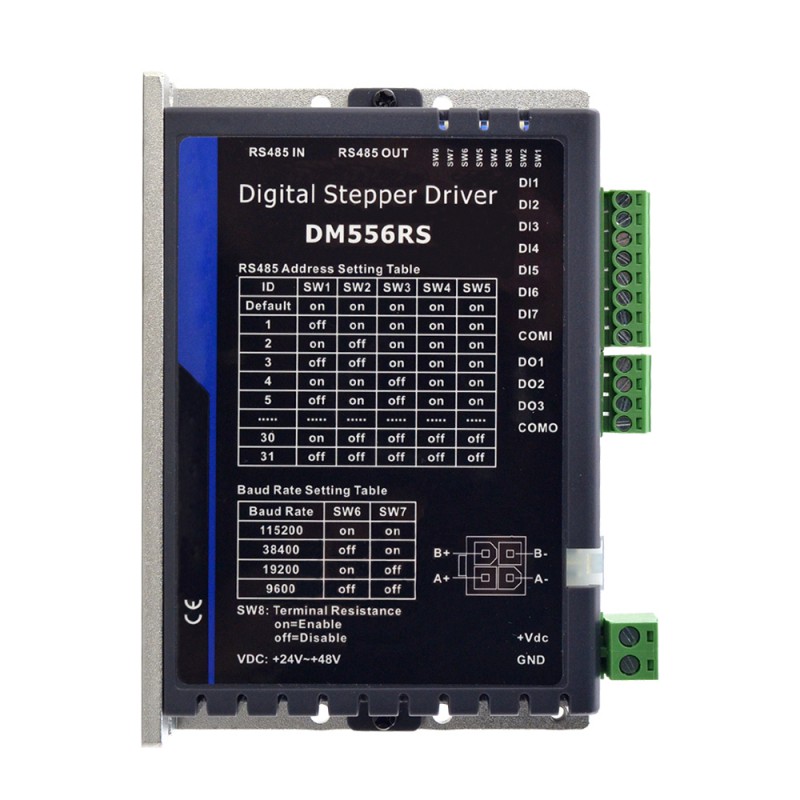

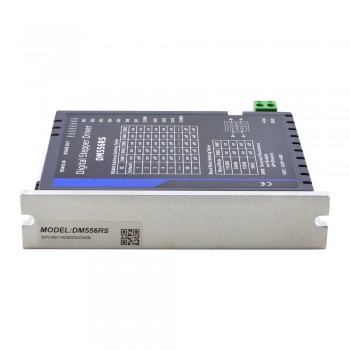

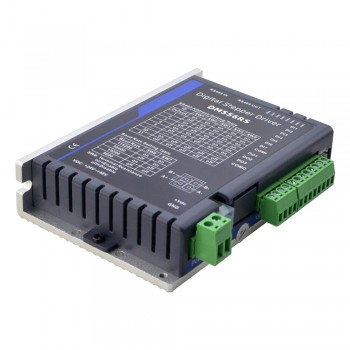

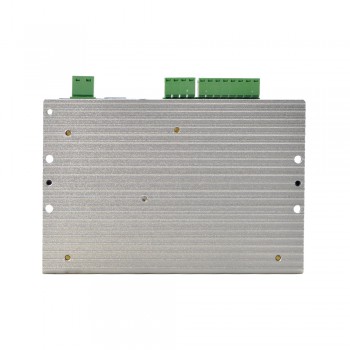

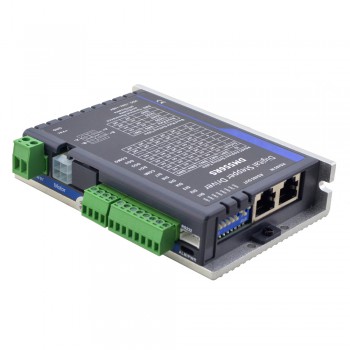

Sterownik krokowy Modbus RS485 DM556RS 0,5-5,6 A 24-48 V DC Pasuje do silników krokowych Nema 17, 23, 24

Sterownik krokowy Modbus RS485 DM556RS 0,5-5,6 A 24-48 V DC Pasuje do silników krokowych Nema 17, 23, 24

Sterownik krokowy DM556RS oparty na protokole Modbus RTU. Komunikacja RS485 umożliwia tworzenie sieci do 31 osi. Urządzenie wyposażone jest w funkcję PR z 16-segmentową tabelą pozycji (tryb PR), co pozwala na oszczędność dodatkowych kontrolerów w aplikacjach punkt-punkt. Seria DMRS obsługuje również funkcję teaching oraz tryby pracy Profile Position, Profile Velocity i Homing. Sterownik jest przeznaczony do zasilania silników krokowych NEMA 8, 11, 14, 17, 23, 24.

Najważniejsze cechy

Standardowy izolowany Modbus RS485

Napięcie zasilania 24-48VDC, maks. prąd wyjściowy 5,6A

Obsługa protokołu Modbus RTU, wewnętrzne polecenia dotyczące pozycji 16-segmentowej

Obsługiwane tryby pracy: pozycja profilu, prędkość profilu, powrót do pozycji bazowej

Funkcje pomocnicze: Nauczanie, Przerywanie, Pomijanie, Wstrzymywanie, Ruch cyrkulacyjny

HMI, PLC lub zewnętrzny ruch we/wy

7 programowalnych wejść: limit, początek, szybkie zatrzymanie, kasowanie alarmu, zezwolenie, JOG lub wejście tabeli pozycji

3 programowalne wyjścia: alarm, hamulec, powrót do pozycji bazowej/instrukcja/ścieżka zakończona

Tryby działania: prędkość, pozycja, powrót do pozycji bazowej

RS232 do regulacji oprogramowania do konfiguracji, RS485 do sterowania przez magistralę Fieldbus

Zabezpieczenia przed przepięciem, nadmiernym prądem, błędem kabla silnika itp.

Porównaj z Krok/Kierunek

Wbudowane sterowanie jednoosiowe pozwala zaoszczędzić sterownik PLC

Wbudowane bogate funkcje diagnostyczne oraz sygnały wejściowe

Modbus zapewnia większe możliwości rozbudowy

Zawartość opakowania

1 x sterownik DM556RS

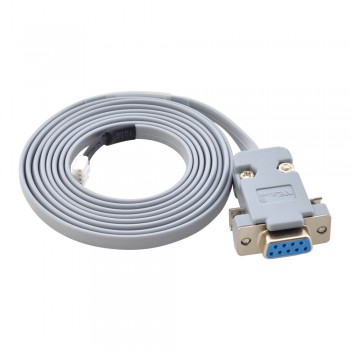

1 x kabel RS232

1 x kabel sieciowy RS485 o długości 0,5 m

1 x złącze silnika
