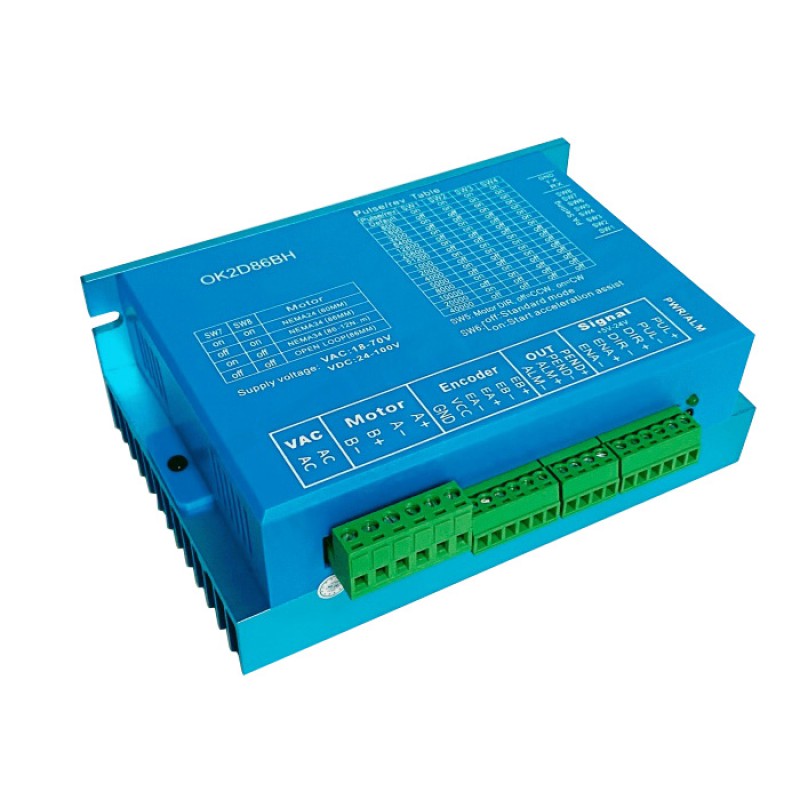

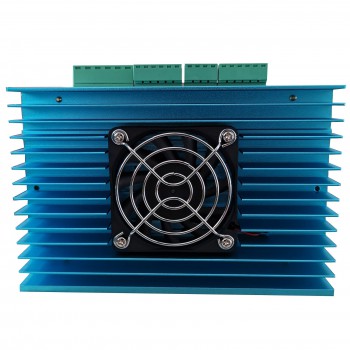

Sterownik silnika krokowego z zamkniętą pętlą 0~6A 24~100VDC OK2D86BH (z chłodnicą i wentylatorem) do silnika krokowego Nema 34

Sterownik silnika krokowego z zamkniętą pętlą OK2D86BH, zakres prądu 0–6 A, napięcie 24–100 VDC. Przeznaczony do silników krokowych Nema 34, wyposażony w chłodnicę i wentylator. System obejmuje dwufazowy silnik krokowy połączony z w pełni cyfrowym, wydajnym napędem oraz wbudowanym enkoderem, który służy do zamykania w czasie rzeczywistym pętli położenia, prędkości i prądu, analogicznie do systemów serwo.



Pętla zamknięta, eliminuje utratę synchronizacji

Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość

Mniejsze nagrzewanie się silnika i większa wydajność

Nie wymaga dużego marginesu momentu obrotowego

Brak strojenia i zawsze stabilna praca

Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji

Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku

Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach;



Zastosowanie nowego, 32-bitowego, dwurdzeniowego układu DSP do sterowania silnikiem;

Zastosowanie zaawansowanych algorytmów sterowania wektorowego prądu, prędkości i położenia w pętli zamkniętej;

Statyczny i dynamiczny stosunek prądu może być ustawiany automatycznie;

Silnik jest wyposażony w 1000-liniowy, precyzyjny encoder;

Izolowane optoizolatorem wejście sygnału różnicowego;

Częstotliwość odpowiedzi impulsowej może sięgać 300 kHz;

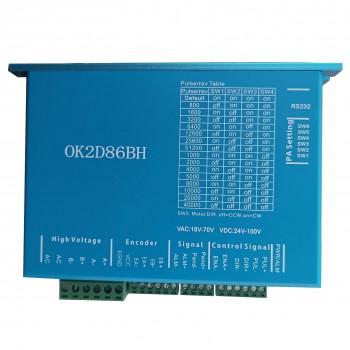

Podział na 16 ustawień (800–40000), aby spełnić wymagania większości klientów;

Posiada kilka funkcji zabezpieczających, takich jak zabezpieczenie przed przetężeniem, przepięciem, przekroczeniem prędkości, przegrzaniem i nadmiernym błędem śledzenia.



Model:OK2D86BH

Napięcie zasilania: 24 do 100 V prądu stałego, 18–70 V prądu przemiennego

Prąd wyjściowy: Do 6,0 A szczytowo (w zależności od obciążenia)

Częstotliwość wejściowa impulsów: 300 kHz

Temperatura pracy: od 0 do 60°C

Operating humidity: 40 do 90% wilgotności względnej

Weight Około. 567g

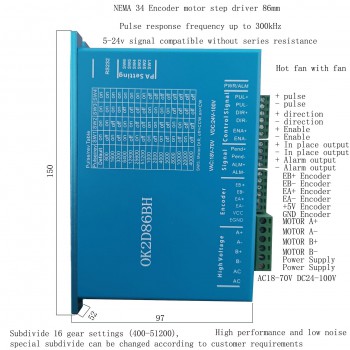

Wymiary: 149 x 53x 96 mm.
