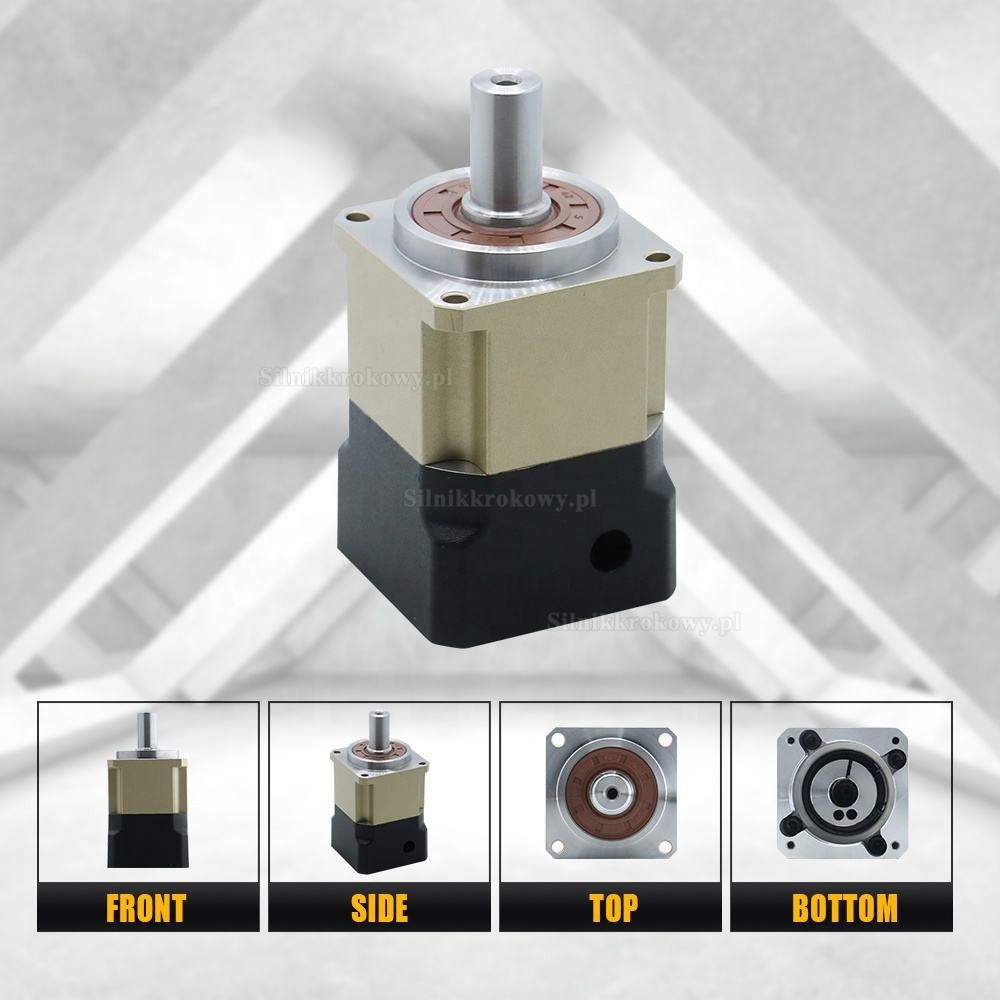

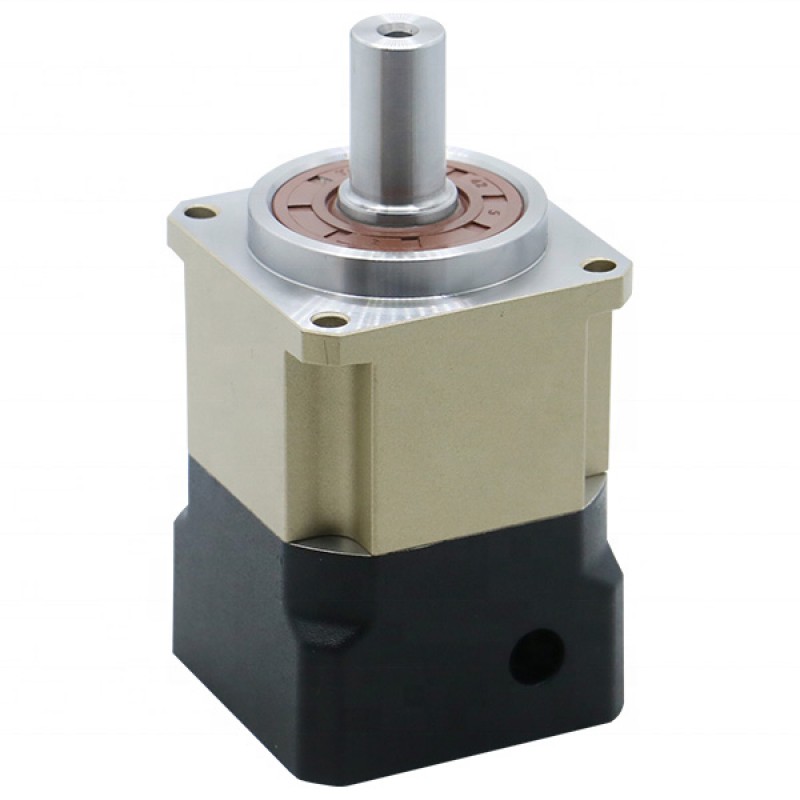

Przekładnia planetarna śrubowa serii PGH60, maks. przełożenie 10:1, luz 6 min łuku dla silników serwo Nema 23, 24

Przekładnia planetarna śrubowa serii PGH60, maks. przełożenie 10:1, luz 6 min łuku dla silników serwo Nema 23, 24

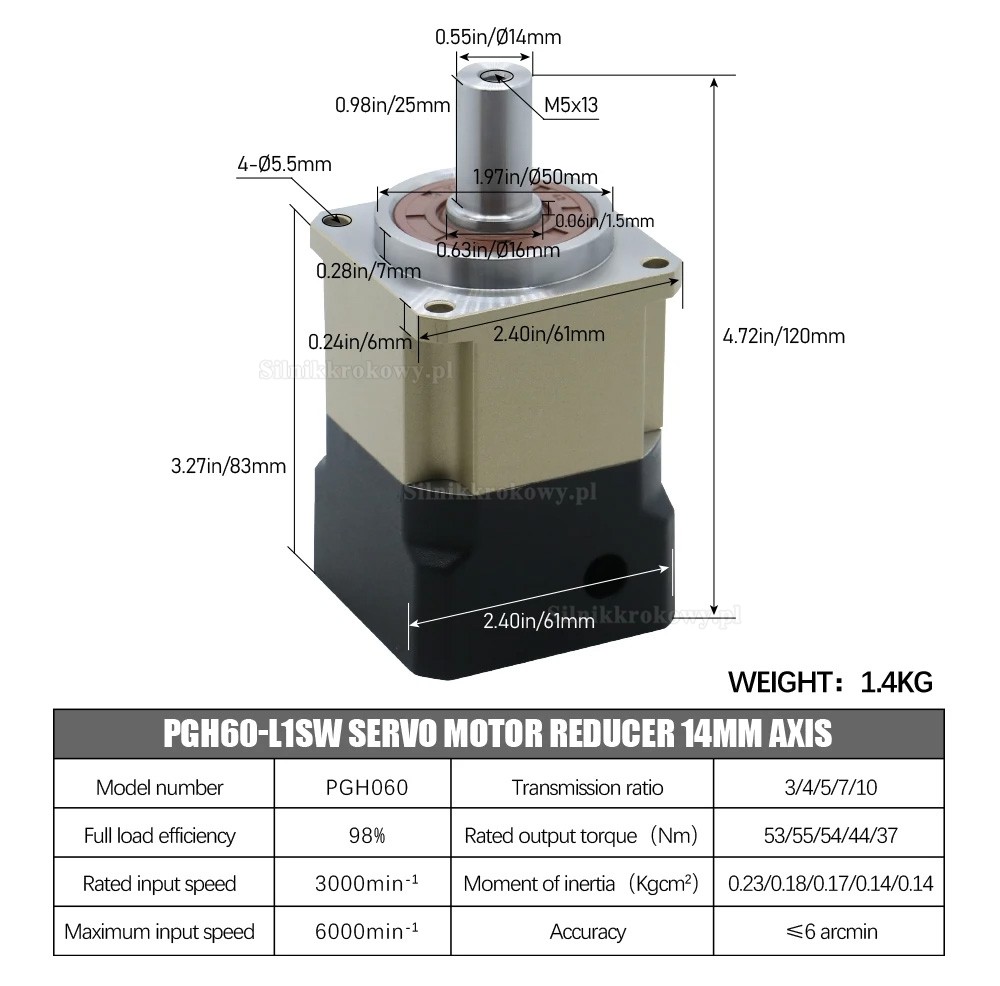

Specyfikacja przekładni:

Numer części producenta: PGH60-L1SW-SERVO

Typ przekładni: Przekładnia planetarna śrubowa

Sprawność: 98%

Luz zwrotny bez obciążenia: <=6 minut łuku

Transmission ratio:3/4/5/7/10

Znamionowy moment wyjściowy(Nm):53/55/54/44/37

Moment bezwładności(Kgc㎡):0,23/0,18/0,17/0,14/0,14

Znamionowa prędkość wejściowa:3000min-1

Maksymalna prędkość wejściowa:6000min-1

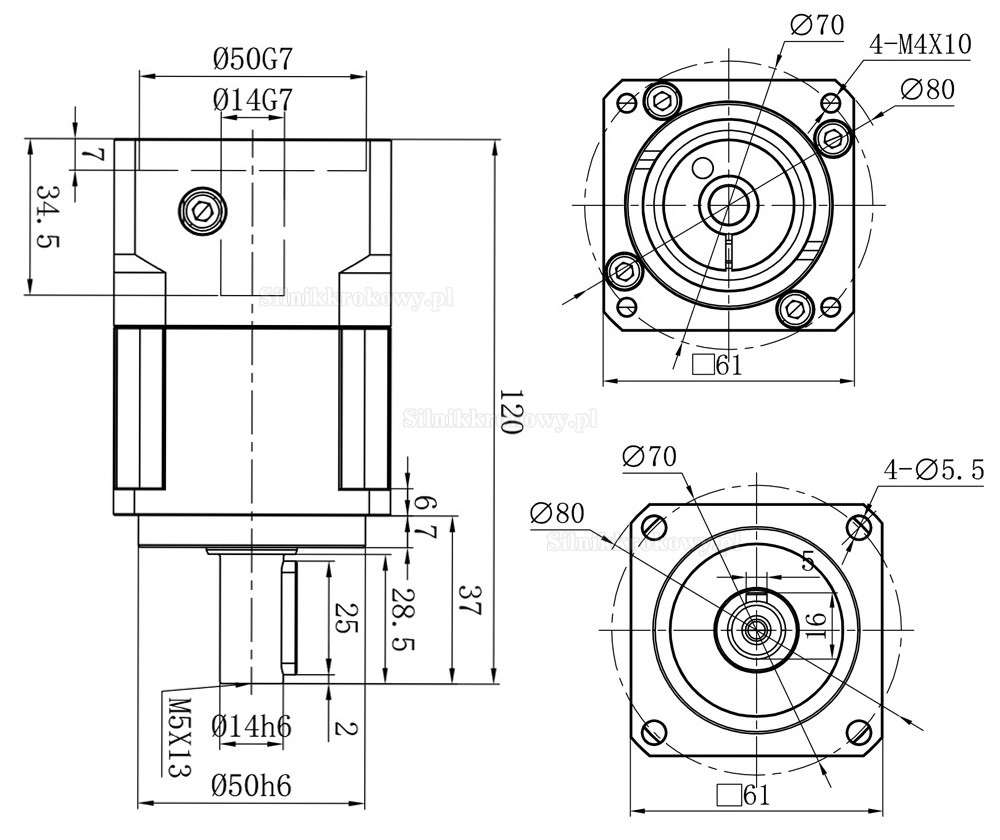

Dane fizyczne:

Wymiary ramy: 61 x 61 mm

Długość przekładni: 83 mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ14 mm

Długość wałka wyjściowego: 28,5 mm

Średnica wału wejściowego: Φ14 mm

Długość wałka wejściowego: 34,5 mm
