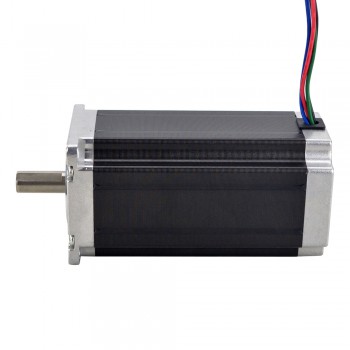

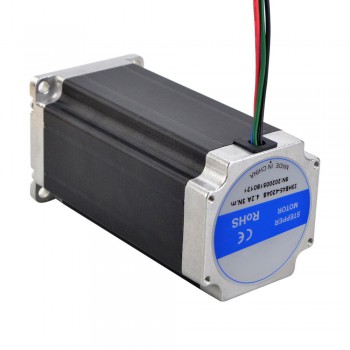

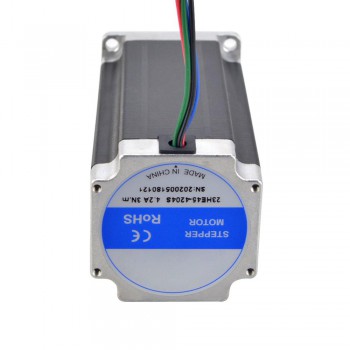

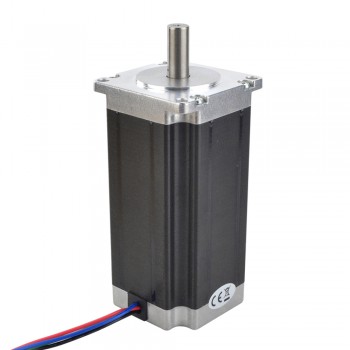

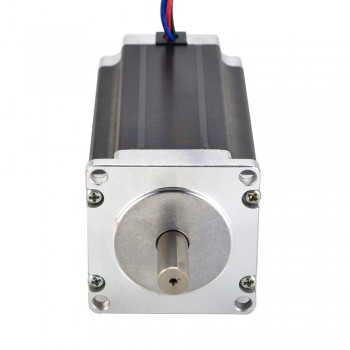

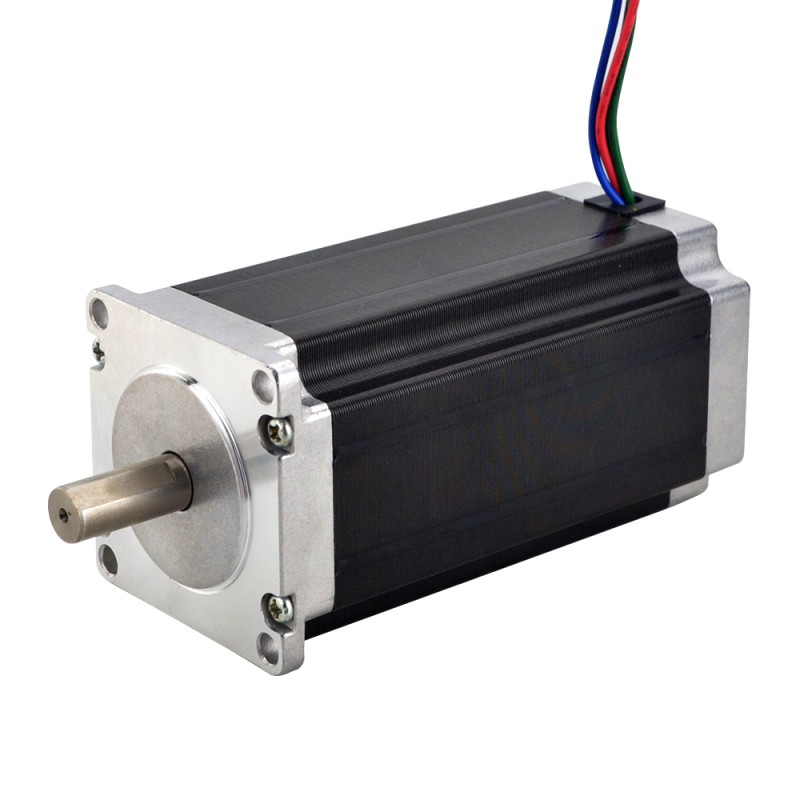

Silnik krokowy Nema 23 serii E 23HE45-4204S 4 przewody 1,8 stopnia 3,0 Nm 4,2 A

Silnik krokowy Nema 23 serii E 23HE45-4204S 4 przewody 1,8 stopnia 3,0 Nm 4,2 A

Silnik krokowy Nema 23 (model 23HE45-4204S) to bipolarny silnik o kącie kroku 1,8° i momencie trzymania 3,0 Nm (425 uncji-cala). Prąd znamionowy na fazę wynosi 4,2 A, a rezystancja fazowa to 0,9 Ω. Indukcyjność to 3,8 mH ± 20% (1 kHz). Wymiary silnika: 57 x 57 mm (rama), długość korpusu 113 mm. Średnica wału to Φ10 mm, a jego długość to 24 mm. Długość wyprowadzeń wynosi 500 mm, a liczba wyprowadzeń to 4. Waga: 1,8 kg.

Specyfikacja elektryczna

Numer części producenta: 23HE45-4204S

Liczba faz: 2

Kąt kroku: 1,8 stopnia

Moment trzymania: 3,0 Nm(425uncji cala)

Prąd znamionowy na fazę: 4,2 A

Rezystancja fazowa: 0,9 omów± 10%

Indukcyjność: 3,8 mH ± 20%(1KHz)

Dane fizyczne

Wymiary ramy: 57 x 57 mm

Długość korpusu: 113 mm

Średnica wału: Φ10 mm

Długość wału: 24 mm

Długość wału z wycięciem D: 20 mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 500 mm

Waga: 1,8 kg

Połączenie
