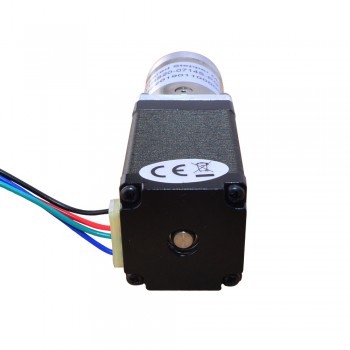

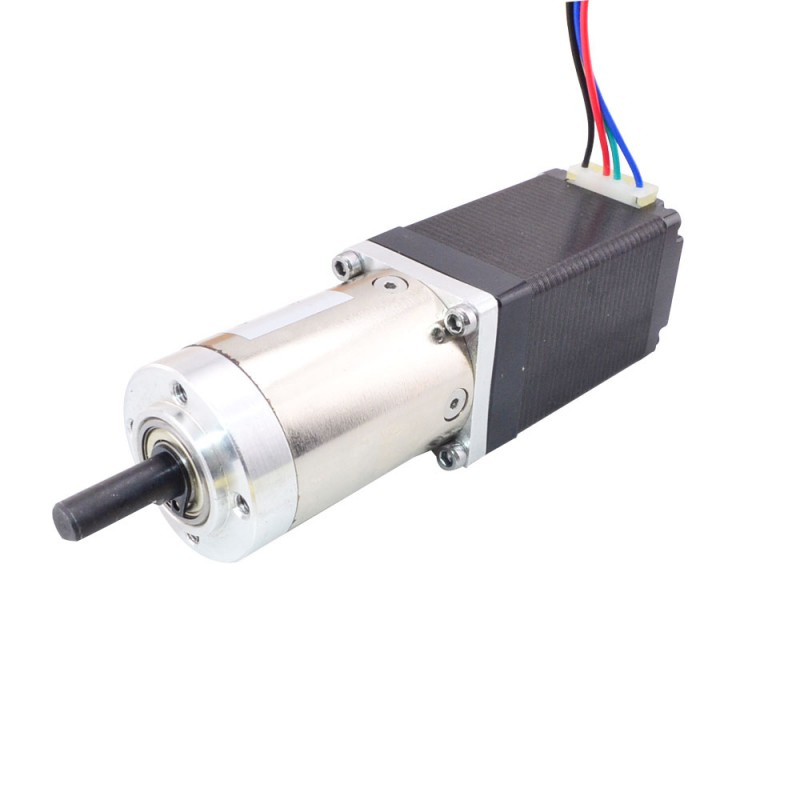

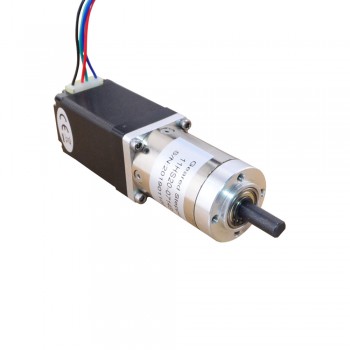

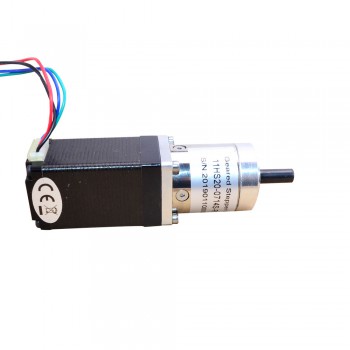

Silnik krokowy z przekładnią Nema 11 11HS20-0714S-PG100 L=51mm z przekładnią planetarną 99,05:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:172,11zł
Silnik krokowy z przekładnią Nema 11 11HS20-0714S-PG100 L=51mm z przekładnią planetarną 99,05:1
Silnik krokowy Nema 11 z obudową 51 mm i prądem znamionowym 0,71 A, zintegrowaną przekładnią planetarną o przełożeniu 99,05:1.
Specyfikacja elektryczna
- Numer części producenta: 11HS20-0714S-PG100
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 14Ncm
- Prąd znamionowy na fazę: 0,71A
- Rezystancja fazowa 9,0omów
- Indukcyjność: 8,4mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 99.05:1
- Sprawność: 73%
- Luz zwrotny bez obciążenia:<=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 4Nm
- Dopuszczalny moment obrotowy: 6Nm
- Maksymalne obciążenie osiowe wału: 5N
- Maksymalne obciążenie promieniowe wału: 25N
Dane fizyczne
- Wymiary ramy: 30 x 30mm
- Długość przekładni: 42,7mm
- Średnica wału: Φ6mm
- Długość wału: 18mm
- Długość cięcia w kształcie litery D: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 330g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Sprawność | 73% |
| Przełożenie | 50,9:1 |
| Długość przekładni (mm) | 42,7 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 400 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 566 |
| Dopuszczalny moment obrotowy (Ncm) | 600 |
| Dopuszczalny moment obrotowy (uncji cala) | 850 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 14 |
| Moment trzymania bez przekładnią (uncji cala) | 19,8 |
| Indukcyjność (mH) | 8,4 |
| Długość wyprowadzeń (mm) | 500 |
| Długość silnika (mm) | 51 |
| Rozmiar silnika Nema | Nema 11 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 12 |
| Prąd znamionowy (A) | 0,71 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Specyfikacja fizyczna | |
| Waga (g) | 400 |
