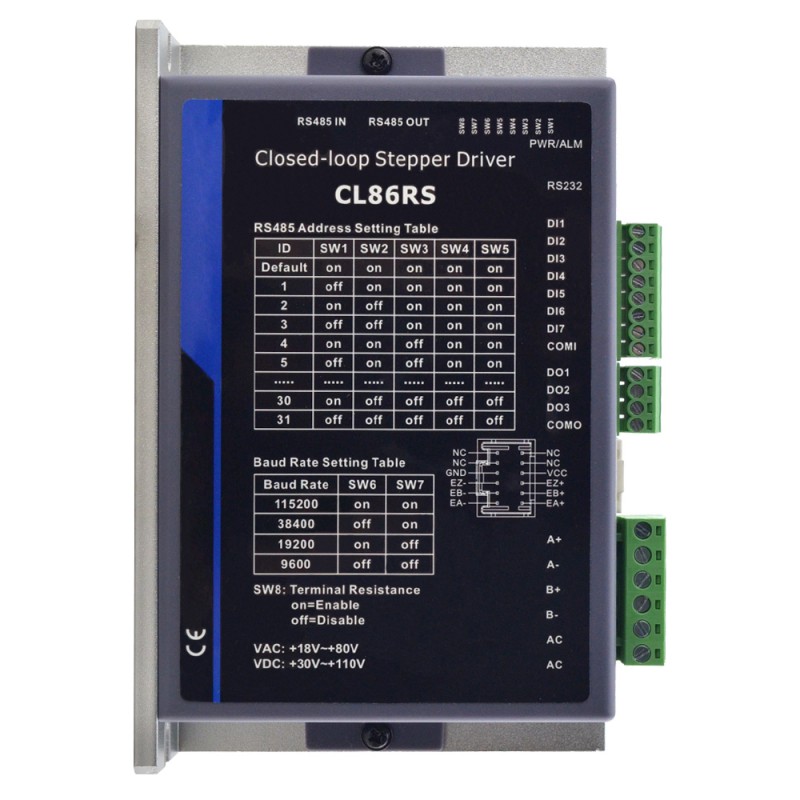

Sterownik krokowy Modbus RS485 z zamkniętą pętlą CL86RS 2,1-8,0 A 30-110 V DC / 18-80 V AC

Sterownik krokowy Modbus RS485 z zamkniętą pętlą CL86RS 2,1-8,0 A 30-110 V DC / 18-80 V AC

Sterownik krokowy serii CL86RS z zamkniętą pętlą, oparty na protokole Modbus RTU. Komunikacja RS485 umożliwia tworzenie sieci do 31 osi. Urządzenie wyposażone jest w funkcję PR z 16-segmentową tabelą pozycji (tryb PR).

Rozwiązanie to rozwiązuje problem gubienia kroków w systemach krokowych otwartej pętli i pozwala zaoszczędzić na dodatkowych kontrolerach w aplikacjach punkt-punkt, co zwiększa niezawodność systemu i obniża koszty. Seria CL86RS obsługuje również funkcję teaching oraz tryby pracy Profile Position, Profile Velocity i Homing. Zasilanie: 30-110 V DC / 18-80 V AC, prąd wyjściowy: 2,1-8,0 A.

Najważniejsze cechy

Odpowiedni dla Nema 34 z rozdzielczością enkodera od 1000 do 5000 impulsów na obrót

Obsługa protokołu Modbus RTU, wewnętrzne 16-segmentowe instrukcje położenia

Brak utraty kroku, brak kołysania, brak rezerwy momentu obrotowego

Możliwość uruchomienia ruchu przez zewnętrzne wejścia/wyjścia lub RS485

7 konfigurowalnych wejść cyfrowych, 3 optycznie izolowane wyjścia cyfrowe

Wejścia: limit, limit, początek, szybkie zatrzymanie, aktywacja, JOG, JOG i tabela pozycji

Wyjścia: alarm, hamulec, zakończenie bazowania, zakończenie pozycji, wykonanie instrukcji, zakończenie ścieżki

RS232 do podłączenia oprogramowania do strojenia, RS485 do sterowania przez magistralę fieldbus

Zabezpieczenia przed przepięciem, przetężeniem, błędem śledzenia pozycji, błędem kabla enkodera itp.

Zawartość opakowania

1 x sterownik CL86RS

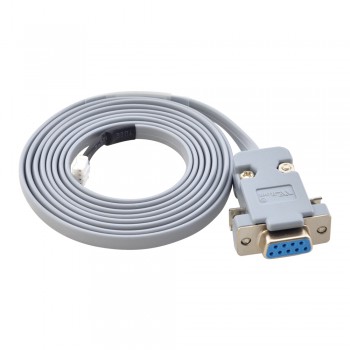

1 x kabel RS232

1 kabel sieciowy RS485 o długości 0,5 m

1 x złącze enkodera
